型號: | 2APCF-DC277 |
---|---|
品牌: | 宏立 |
原產地: | 中國 |
類別: | 電器、照明 / 熱水器 |
標籤︰ | 繼電器 , 功率繼電器 , 繼電器配件 |
單價: |
¥45
/ 件
|
最少訂量: | 1000 件 |
一、適用範圍和型號描述

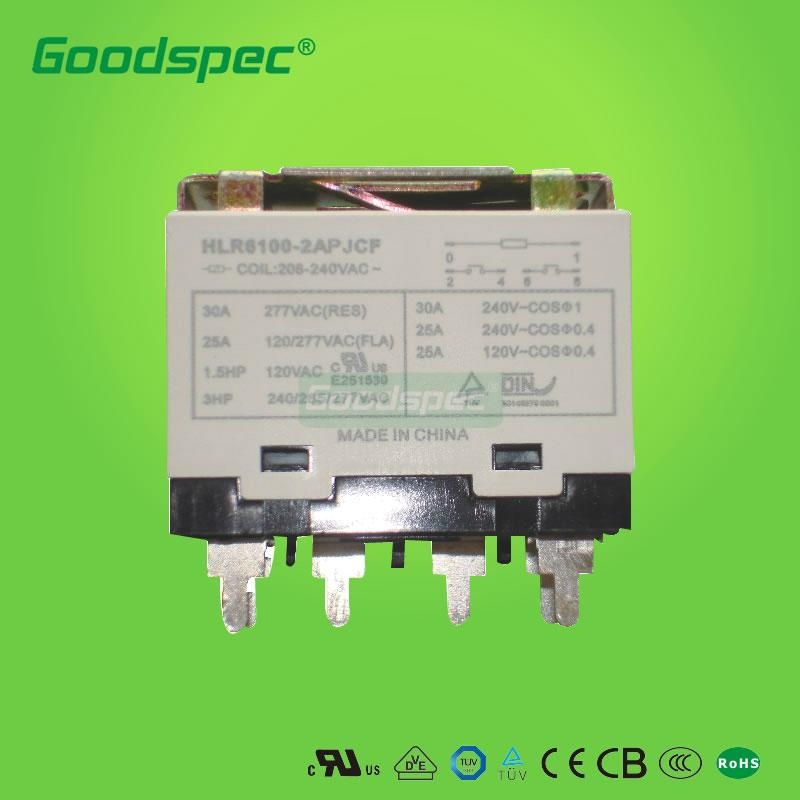

1 、適用範圍 HLR6100-2APCF-DC277功率繼電器,2A為2極,額定電流25A 以接頭端子(T型)為主,螺絲端子(B型),印刷電路板用端子(P型)等. 適用於壓縮機,加熱器控制,馬達,電源控制,複印機,傳真機,照明燈控制,微波爐,包裝機和食品加工機械等電器及設備的單相負載電路的控制. 本產品具有體積小,重量輕,線圈功耗低,觸點負載大,抗衝擊能力強,高可靠性等特性. |
2 、型號及其含義 |
HLR6100 | - | 2A | P | CF | -DC277 |
6100系列 | 整箱裝 | 二組常開 | PCB端子 | 絕緣等級 | 線圈控制電壓 |
二、產品說明及主要技術參數
★ 額定絕緣電壓 Ui : 600V |
★ 額定工作電壓 Ue : AC 277V |
★ 額定工作電流: Ie=30A ( AC-8b ), Ith=40A |
★ 機械壽命> 1000 萬次 |
★ 電壽命> 10萬次 |
★ 線圈工作電壓範圍: 70% ~110%Us |
★ 產品線圈工作電壓 Us=12,24,36,48,110/120,220/240VAC&VDC |
三、符合標準
1 、符合UL508,IEC60947,GB14048標準。 | |
2 、獲得 ISO9001 質量保証體系認証、 UL,Rohs認証。 | |
UL 証書編號: E251539 |
四、訂貨要求
為了保証您使用的需要,在您訂貨時請詳細說明:
繼電器規格型號,極數,線圈控制電壓 ,額定工作電流,接線方式和包裝方式等。
如果您要求如下:額定電流:25A, 工作電壓:240/277V, 極數:二極, 線圈控制電壓:277VDC, 接線方式:一組1/4"PCB接頭, 負載:單相感性或線性負載,絕緣等級:CLASS F,包裝:120台/每箱(工廠包裝)。那麼您可選型是:HLR6100-2APCF-DC277
舉列如下(包含此型號之派生規格)
Ie | 極數 | 線圈控制工作電壓 | 電機功率 | ||||
12VDC | 24VDC | 120VDC | 208/240VDC | 277VDC | 240VAC | ||
25A | 二極 | HLR6100-2APCF-DC12 | HLR6100-2APCF-DC24 | HLR6100-2APCF-DC120 | HLR6100-2APCF-DC208/240 | HLR6100-2APCF-DC277 | 2.5Kw |
宏立電器HLR6100系列繼電器產品目錄 | |
DownLoad PDF DataSheet |
