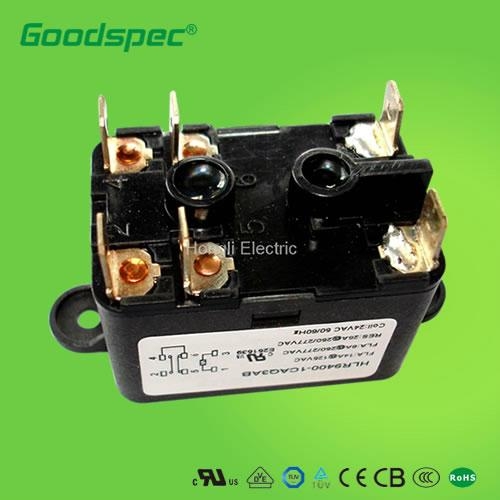

HLR9400-1XAT1AB空調風扇用繼電器

型號：	SPNO+NC/14A/120
品牌：	宏立
原產地：	中國
類別：	電器、照明 / 冰箱、冷柜
標籤︰	繼電器 , 繼電器配件 , 制冷繼電器
單價：	¥48 / 件
最少訂量：	1000 件

發送查詢

產品描述

1 、適用範圍

HLR9400-1XAT1AB系列空調風扇用繼電器主要用於交流50/60HZ，電壓至380V、直流電壓至220V的控制電路中及額定電流至14A的電力線路中，切換電路控制空調風扇和

電加熱，適用於空調，家用電器，工業機器電器設備。本產品具有體積小，重量輕，線圈功耗低，觸點負載大，抗衝擊能力強，高可靠性等特性。

2 、型號及其含義

HLR	9400	-	1X	A	T	1	AB
繼電器	序號	整箱裝	1A+1B	AC	120VAC	控制功率	底座面板安裝，安裝尺寸（54.8mm）

二、產品說明及主要技術參數

產品說明	• SPNO, SPDT, SPNC& DPDT 繼電器開關方式
	• 25Amp 發熱電流
	• 雙斷點觸頭結構方式
	• Class B 絕緣等級
	• .250” QC 快速連接
	• 底座面板安裝
	• 銀氧化隔,銀氧化錫銦具有很高的電性能和很長的電壽命

風扇繼電器- HLR9400 Series

型號	描述	發熱電流 Amps	FLA/LRA @125V	FLA/LRA @250V	線圈控制電壓 (VAC)
HLR9400-1AAQ1AB HLR9400-1AAT1AB HLR9400-1AAU1AB HLR9400-1AAV1AB HLR9400-1CAQ1AB HLR9400-1CAT1AB HLR9400-1CAU1AB HLR9400-1CAV1AB HLR9400-1XAQ1AB HLR9400-1XAT1AB HLR9400-1XAU1AB HLR9400-1XAV1AB	SPST-NO SPST-NO SPST-NO SPST-NO SPDT SPDT SPDT SPDT SPDT NO+NC SPDT NO+NC SPDT NO+NC SPDT NO+NC	25 25 25 25 25 25 25 25 25 25 25 25	14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60	8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48	24 120 240 277 24 120 240 277 24 120 240 277
HLR9400-1AAQ1AC HLR9400-1AAT1AC HLR9400-1AAU1AC HLR9400-1AAV1AC HLR9400-1CAQ1AC HLR9400-1CAT1AC HLR9400-1CAU1AC HLR9400-1CAV1AC HLR9400-1XAQ1AC HLR9400-1XAT1AC HLR9400-1XAU1AC HLR9400-1XAV1AC	SPST-NO SPST-NO SPST-NO SPST-NO SPDT SPDT SPDT SPDT SPDT NO+NC SPDT NO+NC SPDT NO+NC SPDT NO+NC	25 25 25 25 25 25 25 25 25 25 25 25	14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60 14/60	8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48 8/48	24 120 240 277 24 120 240 277 24 120 240 277

三、產品符合標準

1 、符合IEC 60947；GB14048,UL508標準。

2 、獲得 ISO9001 質量保証體系認証(SGS)、 UL 安全認証。

UL証書編號: E251539

四、訂貨要求

為了保証您使用的需要，在您訂貨時請詳細說明：

繼電器規格型號，極數，線圈控制電壓，額定工作電流，接線方式和包裝方式等。

如果您要求如下：額定電流：14A，工作電壓：120V，極數方式：SPNO+SPNC，線圈控制電壓：120VAC，接線方式：一組1/4"快速接頭，負載：單相感性或線性負載，安裝方式：底座面板安裝，安裝尺寸 (2 5/32") ,包裝：120台／每箱（工廠包裝）。那麼您可選型是：HLR9400-1XAT1AB

舉列如下（包含此型號之派生規格）

Ie	觸點形式	線圈控制工作電壓					電機功率
Ie	觸點形式	12VAC	24VAC	120VAC	208/240VAC	277VAC	240VAC
14A	1A+1B	HLR9400-1XAB1AB	HLR9400-1XAQ1AB	HLR9400-1XAT1AB	HLR9400-1XAU1AB	HLR9400-1XAV1AB	0.6Kw
