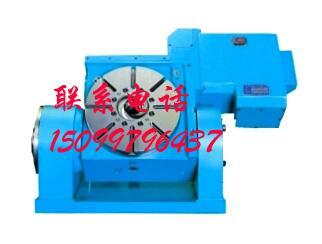

數控雙軸分度盤第五軸
| 型號： | TRT |
|---|---|
| 品牌： | EXACT |
| 原產地： | 臺灣 中國 |
| 類別： | 工業設備 / 通用機械 / 機床 |
| 標籤︰ | 數控分度盤 , 分度盤 , 機床五軸 |
| 單價： |
-
|
| 最少訂量： | 1 件 |
產品描述
採用高效率 “復節距蝸杆蝸輪組” ( 蝸輪齒型輪廓經過設計之改良，齒合比例增加)。復節距蝸杆蝸輪組傳動效果精確，調整背隙容易，經長時間的使用仍然維持高精密度。主軸迴轉部分採用高級滾錐軸承，確保迴轉中心之穩定。最小分割角度0.001°，常用於螺旋切削之刀具製造及精密的航天工業。
耐重切削 － 油壓環抱式鎖緊裝置
使用油壓環抱式鎖緊裝置，較接近盤面的剎車套環，能大麵積的鎖緊分度盤主軸的頸部位置，鎖緊時圓周表面同時密合，大大的減少盤面的壓力與不穩定之起伏，所以具有高剛性且耐重切削之特性。再加上紮實的剛性密封結構，在大量的切削液的使用場所，也不會讓粉屑和切削液滲透至本體內，等級可達到IP65。
|
型 式 |
TRT-170 |
TRT-250 |
TRT-320 |
TRT-450 |
||||||
|
旋轉軸盤面直徑 (mm) |
Ø170 |
Ø250 |
Ø320 |
Ø450 |
||||||
| 旋轉軸盤面主軸中心孔 (mm) |
Ø35 H7 |
Ø50 H7 |
Ø60 H7 |
Ø60 H7 |
||||||
| 旋轉軸盤面主軸中心穿透孔 (mm) |
Ø25 |
Ø32 |
Ø46 |
Ø51 |
||||||
| 旋轉軸盤面水平時高度 (mm) |
260 |
320 |
355 |
435 |
||||||
| 旋轉軸盤面 90° 時總高 (mm) |
315 |
382 |
448 |
598 |
||||||
| 旋轉軸盤面 90° 時總中心高 (mm) |
190 |
230 |
255 |
335 |
||||||
| 旋轉軸盤面 T 型槽寬 (mm) |
12H7 |
12 H7 |
14 H7 |
14 H7 |
||||||
| 旋轉軸盤面最大加工範圍 (mm) |
Ø170 |
Ø250 |
Ø320 |
Ø450 |
||||||
| 基準導槽寬 (mm) |
18 h7 |
18 h7 |
18 h7 |
18 h7 |
||||||
| 鎖緊裝置油壓使用壓力 (kg/cm²) |
35 |
35 |
35 |
35 |
||||||
| 軸 別 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
旋轉軸 |
傾斜軸 |
||
| 最小分割角度 (degree) |
0.001° |
0.001° |
0.001° |
0.001° |
0.001° |
0.001° |
0.001° |
0.001° |
||
| 最高轉速 ( * 馬達 2000 rpm) | 轉盤最高轉速 (r.p.m) |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
11.1 |
5.5 |
|
| 總齒數比 |
1 / 360 |
1 / 360 |
1 / 360 |
1 / 360 |
1 / 360 |
1 / 360 |
1 / 180 |
1 / 360 |
||
| 伺服馬達 (選配) | FANUC |
α2 |
α2 |
α6 |
α6 |
α6 |
α6 |
α12 |
α12 |
|
| MITSUBISHI |
HA-33 |
HA-33 |
HA-80 |
HA-80 |
HA-80 |
HA-80 |
HA-100 |
HA-100 |
||
| SIEMENS |
1FK6042 |
1FK6042 |
1FK6063 |
1FK6063 |
1FK6063 |
1FK6063 |
1FK6083 |
1FK6083 |
||
| 同動容許切削扭力 (kgf-m) |
16 |
16 |
47 |
47 |
78 |
78 |
170 |
170 |
||
| 分割精度 (累積值) (sec) |
20” |
60” |
15” |
60” |
15” |
60” |
15” |
60” |
||
| 重現精度 (sec) |
± 2” |
± 2” |
± 2” |
± 2” |
± 2” |
± 2” |
± 2” |
± 2” |
||
| 傾斜軸傾斜角度範圍 ( 水平 = 0°) |
-110° ~ +110° |
-110° ~ +110° |
-110° ~ +110° |
-110° ~ +110° |
||||||
| 鎖緊扭力 | F (kgf) |
500 |
900 |
1800 |
2500 |
|||||
| F X Ls (kgf-m) |
17 |
50 |
85 |
180 |
||||||
| F X Lf (kgf-m) |
17 |
50 |
100 |
180 |
||||||
| 容許積載荷重 | 0° (kg) |
50 |
100 |
150 |
250 |
|||||
| 0° ~ 90° (kg) |
35 |
50 |
100 |
150 |
||||||
| 傾斜擺動扭力 | WXL (kgf-m) |
8 |
16 |
25 |
30 |
|||||
| 重量 | Net (kg) |
180 |
340 |
500 |
900 |
|||||
