| 一、適用範圍和型號描述 |
|
1 、適用範圍

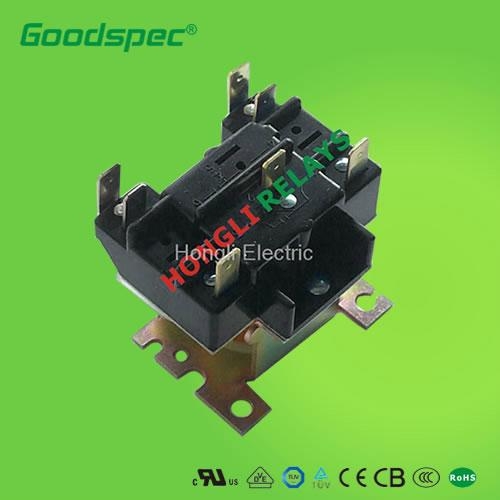

HLR-91CU1AA空調風扇用繼電器，主要用於交流50/60HZ，電壓至277V、直流電壓至220V的控制電路中及額定電流至12A的電力線路中，切換電路控制空調風扇和電加熱，適用於空調，家用電器，工業機器電器設備。本產品具有體積小，重量輕，線圈功耗低，觸點負載大，抗衝擊能力強，高可靠性等特性。
|
|
2 、型號及其含義
|
| HL |
R |
- |
9 |
1C |
U |
1 |
AA |
| |
繼電器 |
整箱裝 |
|
1C:SPDT |
208-240VAC |
控制功率 |
底座支架安裝 |
|
| 二、產品說明及主要技術參數 |
| ★ 額定絕緣電壓 Ui ： 600V |
| ★ 額定工作電壓 Ue ： AC 277V |
| ★ 額定工作電流： Ie=6A （ AC-8b ), Ith=15A |
| ★ 機械壽命＞ 100萬次 |
| ★ 電壽命＞ 10萬次 |
| ★ 線圈工作電壓範圍: 70% ～110%Us |
| ★ 產品線圈工作電壓 Us=12,24,36,48,110/120,220/240VAC |
|
| 三、符合標準 |
|
|
1 、符合UL508,IEC60947,GB14048標準。 |
| 2 、獲得 ISO9001 質量保証體系認証、 UL,Rohs認証。 |
|
UL 証書編號: E251539
|
|
| 四、訂貨要求 |
|
為了保証您使用的需要，在您訂貨時請詳細說明：
繼電器規格型號，極數，線圈控制電壓 ，額定工作電流，接線方式和包裝方式等。
如果您要求如下：額定電流：12A， 工作電壓：240/277V， 極數方式：SPDT， 線圈控制電壓：208/240VAC， 接線方式：一組1/4"快速接頭， 負載：單相感性或線性負載，安裝方式：底座支架安裝（AA)，包裝：120台／每箱（工廠包裝）。那麼您可選型是：HLR-91CU1AA
舉列如下（包含此型號之派生規格）
| Ie |
極數方式 |
線圈控制工作電壓 |
電機功率 |
| 24VAC |
120VAC |
208/240VAC |
277VAC |
240VAC |
| 12A |
SPDT |
91CQ1AA |
91CT1AA |
91CU1AA |
HLR-91CV1AA |
2.5Kw |
|
