產品概述

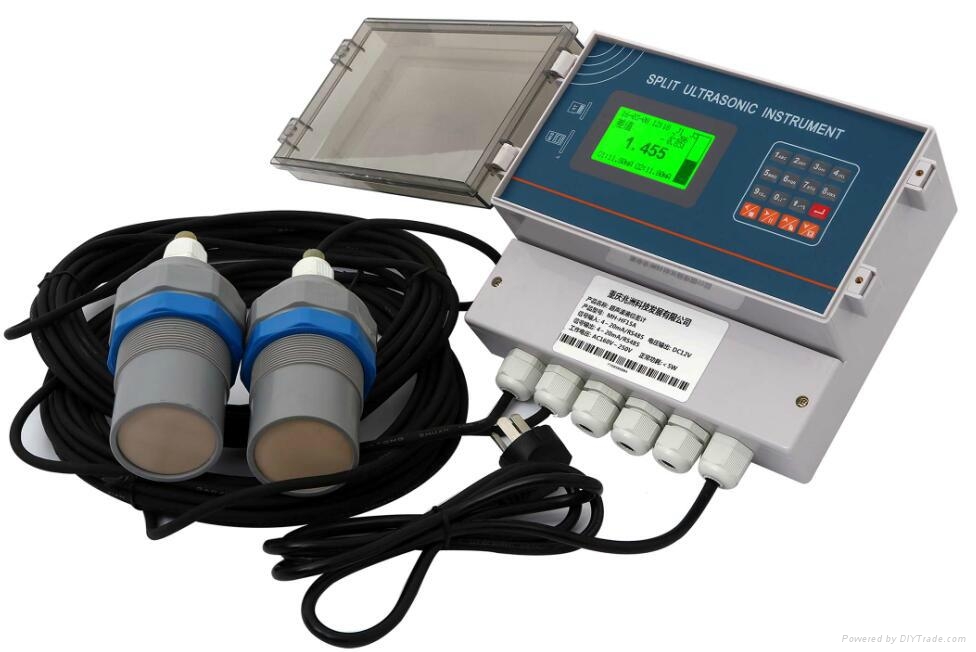

超聲波液位差計是由我司根據水利水電行業的實際需要，集多年的測控經驗自行研發的新一代超聲波物位測量儀表。採用先進的嵌入式微處理技術，使其測控儀器達到了高度的數字化和智能化。它集超聲波傳感器、伺服電路、溫度補償電路、運算主機為一體的非接觸式液位差測量儀器。具有精度高，壽命長，穩定可靠，安裝維護方便等特點，廣氾應用於江河、湖泊、水閘、船閘等各行業格柵前後液位差測量。

性能特點

▲測量精度高，安裝方便，能適應于不同場合，不受天氣等因素的影響；

▲換能器為收發一體，能準確接收微弱回波信號；

▲獨創的濾波處理功能，自動識別真偽回波。



▲具有逐點溫度補償功能，提高了測量精度和工況適應性。

▲液位差值可直接由LCD現場顯示並可輸出遠傳信號。

▲具有2個繼電器輸出，可用於液位差段式或位式控制（選購）

▲具有串行數據輸出或4～20mA輸出或0～5V模擬量及1～5模擬量輸出（訂貨時選購）

▲可選擇上位軟件，直接在PC機上實際監控各點。

▲具有液位差4mA、20mA數字化微調功能，調試非常方便和快捷。

▲具有滿量程起點和終點任意數字化平移功能

▲具有液位模式和液位差模式功能

應用領域

☆水及污水處理

泵房、集水井、生化反應池、沉澱池、貯泥池等

☆電力、礦山

灰漿池、煤漿池、水處理

☆食品工業

酒廠、糧倉、食品材料裝盛槽罐等

☆      控制系統配套使用

☆      高危化工行業

焦化廠、化肥廠及煤礦行業等

性能指標：

量程：0～5M,0～8M,0～10M,0～15M.0～30M

盲區：       < 0.3M,     <  0.5M, < 1.5M

工作頻率：20KHz~40KHz（因型號規格而不同）

偵測方式：連續1~20Hz/s（默認1Hz/s）

差值精度：±1MM 或0.1%FS（取其較大者）

發射角：12°

溫度補償：自動溫度補償

顯示分辯率：最小１MM

標定：出廠標定,可現場校準

顯示:LCD顯示液位差值和兩路液位值

支持數據採集

按鍵：五位輕觸鍵

信號輸入：4～20mA；0～20mA；1～5V；0～5V；RS485；

輸出

電壓輸出：DC 12V或24V

信號輸出：RS485/RS232； 4～20mA；2 通道繼電器

繼電器觸點容量:AC:5A 120V DC:10A 24V

供電

工作電壓：AC160V～250V  正常功耗：＜5W

物理性能

主機外形尺寸：240×184×110MM

外殼材質： ABS工程塑料；換能器：PP

連接方式：螺紋連接或螺環固定

安裝方式：螺紋M46×1.5

鍵 盤：五位貼片式按鍵

傳感器電纜：10M（可選任意長度）

傳感器尺寸及安裝方式：M46×1.5, M65×1.5,

工作溫度：0～50℃  環境濕度：≤85RH  壓力：常壓
