3.3V用於寬帶保護的低電容二極管陣列GBLC03C

型號：	GBLC03C BV03C
品牌：	D-FIRST
原產地：	臺灣中國
類別：	電子、電力 / 電子元器件 / 電子管
標籤︰	GBLC03C , SLVU2.8-4 , SM712
單價：	¥0.5 / 件
最少訂量：	2500 件

發送查詢

產品描述

DLLC03CI 3.3V低電容瞬變二極管陣列
雙向通道	1
電壓 - 反向關態（典型值）	3.3V
漏電流IR	100nA 典型值，VRWM = 3.3V
電壓 - 擊穿（下限）	4V IT = 1mA
電壓箝位@ Ipp	16V IPP = 20A (8 x 20µs pulse)
電流 - 峰值脈衝（10/1000µs）	20A（8/20µs）
功率 - 峰值脈衝	350W
寄生電容	1.2PF VR = 0V, f = 1MHz
不同頻率時的電容	4.5pF @ 1MHz
工作溫度	-55°C ~ 150°C（TJ）
安裝類型	表面貼裝

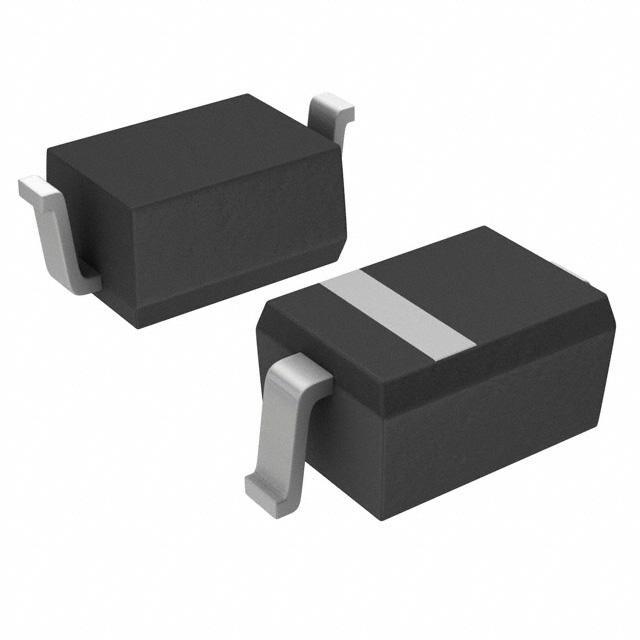

供應商器件封裝	SOD-323
應用	高速通信接口浪涌防護，千兆以太網防雷保護

千兆以太網,USB3.0高速通信端口ESD防護器件

　為高速數據通信提供適當的系統級ESD防護，ESD防護器件（TVS二極管）必須滿足不同的要求。可參照IEC61000-4-2標準，根據殘留箝位電壓和TVS二極管對ESD衝擊的響應，判斷TVS二極管的ESD防護性能。

我司專為該應用定製了一只反向工作電壓為3.3V的TVS二極管（DLLC03CI）。在測試中，IPP為20A（8/20us波形)的浪涌衝擊的箝位電壓為VC為16V，較低的寄生電容小於1.PF，極低的漏電（N安級）。較強的靜電能力：IEC 61000-4-2 (ESD) immunity test Air discharge: ±30kV IEC61000-4-4 (EFT) 40A (5/50ns)
