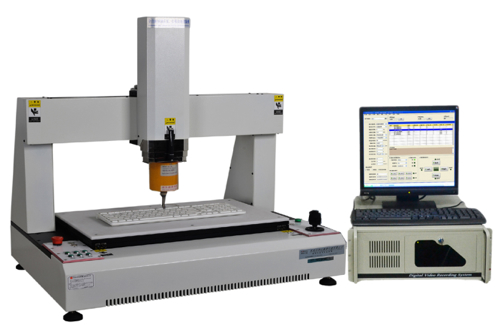

FT-5030CNC-1光軸按鍵曲線測試儀

測試項目：

◆ 光軸按鍵測試(多點自動位移)。

◆ 光軸按鍵曲線測試(多點自動位移)。

◆ 光軸鍵盤曲線多點力量測試。

◆ LCD耐壓力測試(多點自動位移)

1、產品品質標准：

此設備為本公司生產，所有配件、結構及軟件均為本公司自主研發製作；

荷重測試精確度±0. 2%

位移測試精確度±0.2%



 2、設備基本規格參考：

型號 FT-5030CNC

測試荷重種類 5kgf

最小顯示荷重 0.01gf

Z軸測試行程 80mm

Z軸顯示行程 0.01mm

位移精度 ±0.02mm

測試速度範圍 10-300mm/min

X軸移動行程 500 mm

Y軸移動行程 300mm

傳動機構 滾珠絲杆

驅動電機 高精度電機（三軸）

外觀尺寸 910*850*1580 mm（W*D*H）

使用電源 220V



3、功能特點：

● 荷重單位顯示N、lb、go、kgf可自由切換；

● 測試資料儲存於硬碟（每一筆資料皆可儲存，不限次數）；

● 檢驗報表抬頭內容可隨時修改（中英文皆可）；

● 曲線圖報表，文字報表可由客戶指定抬頭及LOGO；

● 可任意輸入X、Y軸坐標，機台自動移動位置測試；.

● 可輸入最大測試行程及荷重，電腦自動控制及測試；

● 可設定荷重、當荷重值到達時，機器可作暫停或迴轉；

● 可設定行程、當行程值到達時，機器可作暫停或迴轉；

● 可直接測試並繪製每個行程點（0.01mm）與荷重之圖形；

● 每一量測圖形皆可由十字游標追蹤軌跡，判別對應之荷重及行程值，最小解析0.01mm；

● 檢驗報表可傳檔至Excel、Word、PDF、CAD做編輯或透過網路直接輸出；

● 搭配動態阻抗功能，可在測試插拔力同時測試動態阻抗並繪製「荷重-阻抗-行程曲線圖」

● 此試驗設備有的超大屏幕的17寸液晶顯示器，從中可以直觀的看見測試荷重-位移的曲線變化。

● 標準配置的CANNON彩色打印機可以列印所有的試驗資料和測試曲線。

● 簡單的操作可以達到1mm，0.1mm，0.01mm的精確移動。

● 測試條件皆可由電腦設定，並可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定範圍、行程測定範圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）；

● AutoCAD圖檔可自動導入產品坐標功能，導入后只需找到其中兩個特征點儀器即可全部測量完畢；或輸入產品坐標，實現產品測試真正的自動化，及時可以獲得測試數據，大大節約人工及提升測試效率
