型號: TR-30  軌道組合式端子台

1. 額定電流: 30安培 (共有10安培~40安培可供選購)
2. 額定電壓: 600伏特
3. 外觀尺寸: 13.0+3.0*42.0*30.0mm (長*寬*高),
4. 適用導線: 6.0mm2 / AWG 10
5. 螺絲大小: M4
6. 塑膠本體採用耐衝擊與防火耐燃等級UL94-V2的工程塑膠原料來製造
7. 組合式設計可依客戶需要而結合邊蓋組裝成任意電氣迴路數
8. 可安裝固定在35mm寬的軌道上
9. 附有碼標紙條供電路標示或書寫
10. 附透明防塵蓋或可另外提供保護上蓋供選購
11. 可廣氾應用於各種接線場合, 例如: 配電盤, 控制面板, 變壓器, 機械設備, 不斷線系統, 發電機組, 冷凍空調, 電池組, 照明設備, 船舶飛機等等
12. 符合歐盟之RoHS有害物質限用的指令
13. 品質優良
14. 價格具競爭力
15. 快速供貨
16. 滿意的服務
17. 網址 : http://www.shining.com.tw/2CT/CT_terminal_blocks_TR.htm

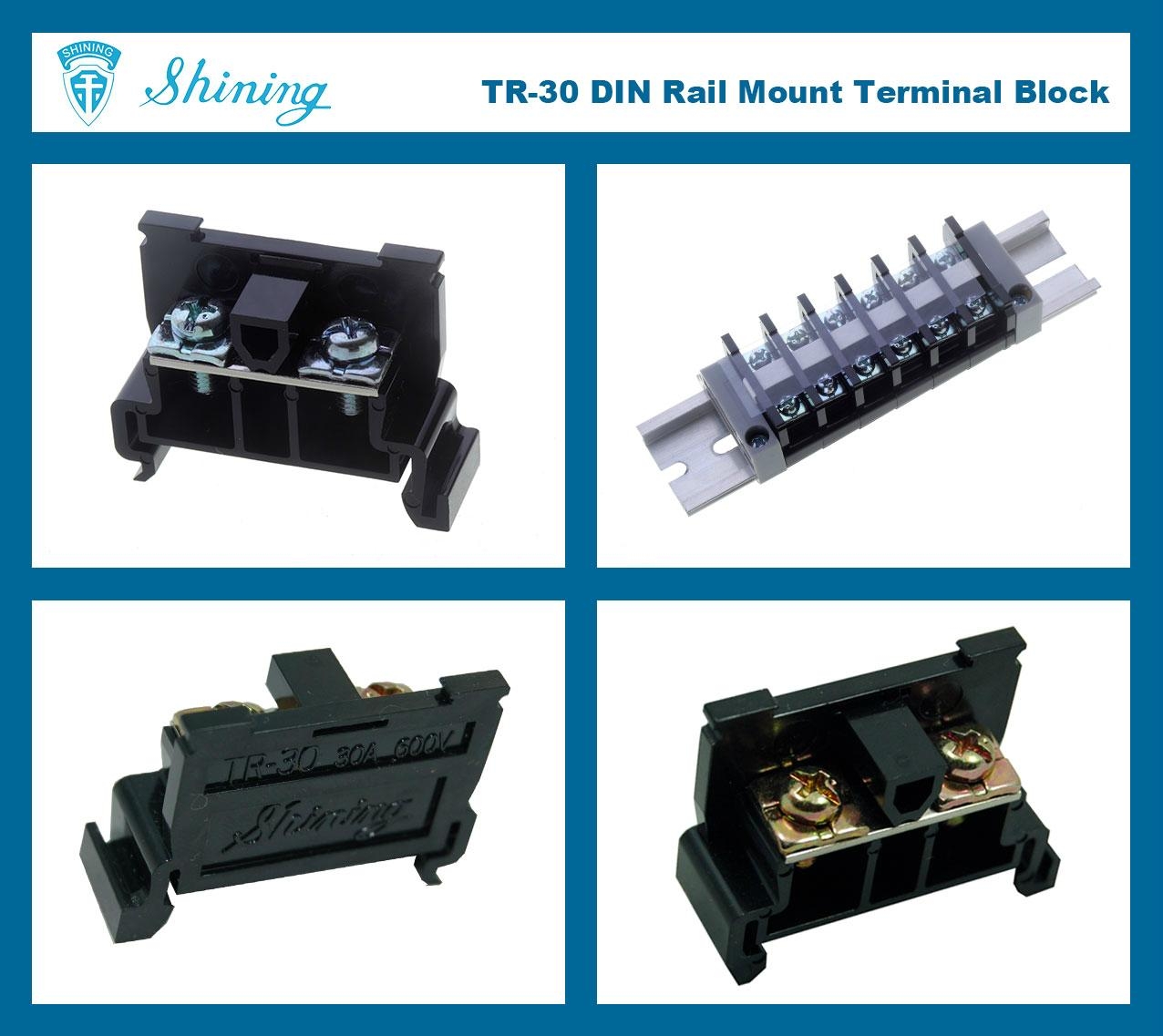

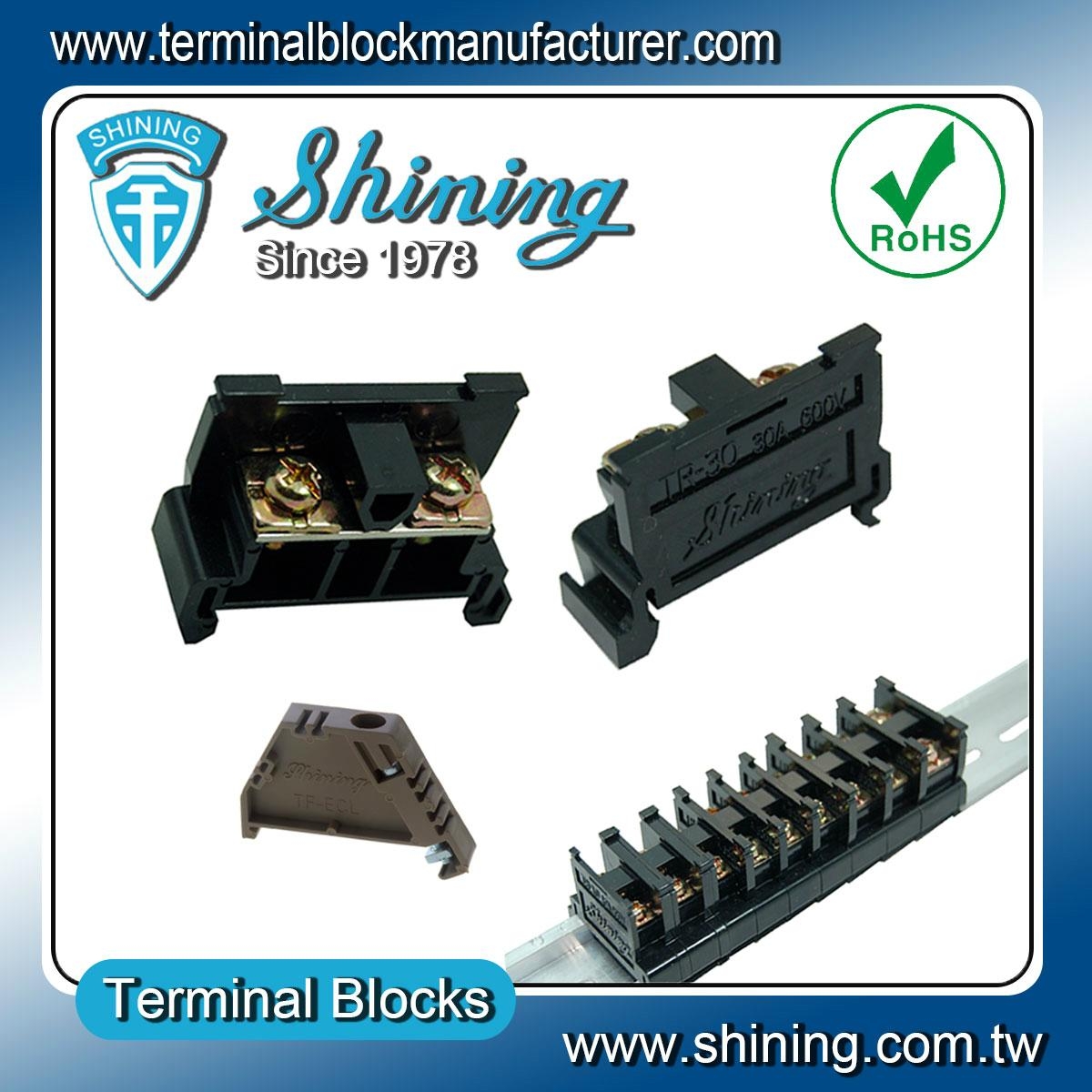

產品型號	TR-10	TR-20	TR-30	TR-40	TR 系列 軌道固定式端子台 產品照片
規格 / 尺寸
總長度 L [mm]	9*n+3	11*n+3	13*n+3	15*n+3
參考長度 L1 [mm]	9*n	11*n	13*n	15*n
跨距 A [mm]	7.5	8.5	10	12
節距 B [mm]	9	11	13	15
寬度 W [mm]	42
高度 H [mm]	30
螺絲 C (鐵, 鍍鋅)	M3	M4	M4	M5
額定扭力矩 [N-m]	0.5	1.2	1.2	2.0
額定扭力矩 [in-lb]	4.4	10.6	10.6	17.7
電極P數 (電路數)	可組合成任意P數 (n:表示電極數目)
電氣規格
額定電壓  [V]	600
額定電流 [A]	10	20	30	40
適用導線規格  [mm2]	1.6 mm2	4.0 mm2	6.0 mm2	10 mm2
適用導線規格  [AWG]	AWG 16	AWG 12	AWG 10	AWG 8
材料
絕緣塑膠材料	PC
顏色	黑  (白, 藍, 紅, 棕, 灰, 等等...)
防火耐燃等級	UL94V-2  (UL94V-0)
工作溫度  [oC]	-400C~+1100C (Max: +2200C)
金屬導體	黃銅鍍鎳  (若有特殊需求且數量足夠, 客戶亦可指定紅銅鍍錫)
零配件	碼標紙條與透明防塵蓋隨購買之端子台附贈相對數量，其他配件為選購品。  可選購硬殼之透明保護蓋來替代透明防塵蓋。
邊蓋	TR-10EP	TR-20EP	TR-30EP	TR-40EP
檔片	TE-002, TA-002, (TA-002H), TF-ECL, (TF-ECH)
適用 軌道	TA-001A, TA-001S (35mm寬軌道)
透明保護蓋 (硬)	M-PCV-S015	M-PCV-S025	M-PCV-A010	M-PCV-A010
透明防塵蓋 (軟)	M-CV-010
碼標紙條	M-MKS-010 (-XXX: 表示其長度)
固定用鐵棒	M-MRD-010S (-XXX: 表示其長度)
備註	例: TR-30-08P (TR-30的8P組合)
