卡箍式衛生壓力開關

卡箍式衛生壓力開關
型號:HYP-WF
品牌:宜昌慧誠
原產地:中國
類別:電子、電力 / 儀器、儀表 / 壓力儀表
標籤︰卡箍隔膜壓力開關 , 衛生型壓力開關 , 卡箍型壓力開關
單價: ¥700 / 套(電議)
最少訂量:1 套(電議)

產品描述


        宜昌慧誠自動化設備有限責任公司優價卡箍式隔膜壓力開關,衛生型壓力開關,卡箍型壓力開關,衛生隔膜壓力控制器 ,卡箍式壓力控制器,衛生法蘭隔膜式壓力控制器在石油、化工、冶金、電力、食品、制糖、醫藥等各行業或行業儀表工藝流程中有衛生要求的得到廣氾應用,在其自動化控制系統中起壓力保護的作用。其中不鏽鋼膜片為全焊接工藝,其可靠性最高,全焊接工藝模式能夠有效的防止漏液和誤動作;有較強的抗腐蝕性;金屬波紋管式控制器廣氾用於以上行業各種腐蝕氣體和液體,能夠做到比不鏽鋼膜片式更高的壓力;橡膠膜片式控制器用於中性氣體和液體介質,主要應用於微小壓力和微差壓測量。

作用原理:

衛生隔膜式壓力開關,衛生法蘭隔膜式壓力開關,衛生隔膜式壓力控制器,衛生法蘭隔膜式壓力控制器可分膜片式壓力開關和柱塞式壓力開關兩種形式,當測量介質壓力變化時,傳感器根據介質壓力的變化發生相應位移。同時通過相應的機構將作用力在微動開關觸點上。在此作用力下微動開關觸點相應產生位移,當位移量超過觸點行程時,微動開關發生通斷動作達到壓力保護及控制目的。
二、基本參數:
1、介質:無腐蝕性的氣體或液體;
2、外殼防護等級:IP65精密壓鑄鋁殼體;
3、重複性:≤4MPa±1.0%FS;>4MPa±1.5%FS;
4、環境溫度:-40℃~+80℃,環境濕度:5%~95%;
5、抗振性:<Max.2g;
6、繼電器觸點容量:1)、 AC380V 6A;2)、AC220V 5A ;3)、24VDC 2A;4)用戶自定;
7、開關接點型式:採用高性能單刀雙擲開關SPDT輸出形式。其中C—公共端接點、NC—常閉端接點、NO—常開端接點;動作方式為壓力上升C--NO通,壓力下降C--NC通。
8、壓力聯結接口:1)、外螺紋M20×1.5與內螺紋ZG1/4″共為一體;2)、內螺紋G1/4″;
3)、外螺紋M14×1.5;4)、外螺紋M12×1.25;5)、用戶自定;
9、電氣引線接口:1)M18×1.5密封防護接頭,2)用戶自定;
10、鋁殼體尺寸(長×高×厚):103×65×50mm;
11、量程調節範圍:

量程序號

設定值調節範圍(MPa)

切換差值(MPa)

使用壓力(MPa)

不可調G

可調K

1

-0.1~0

≤0.004

/

1.0

2

0~0.1

≤0.006

/

1.0

3

0~0.16

≤0.01

/

1.0

4

0~0.25

≤0.015

0.02~0.1

1.0

5

0.02~0.4

≤0.02

0.03~0.16

1.6

6

0.03~0.6

≤0.025

0.05~0.24

1.6

7

0.05~1.0

≤0.03

0.08~0.4

1.6

8

0.08~1.6

≤0.04

0.12~0.64

3.2

9

0.12~2.5

≤0.06

0.20~1.0

3.2

10

0.3~3.5

≤0.08

0.30~1.6

4.0

11

0.4~4.0

≤0.2

0.2~0.6

10

12

0.6~6.0

≤0.3

0.3~0.9

10

13

1.0~10

≤0.6

0.5~1.2

25

14

1.6~16

≤1.0

0.6~1.8

25

15

2.5~25

≤1.2

1.0~2.5

40

16

4.0~40

≤1.8

1.6~4.0

50

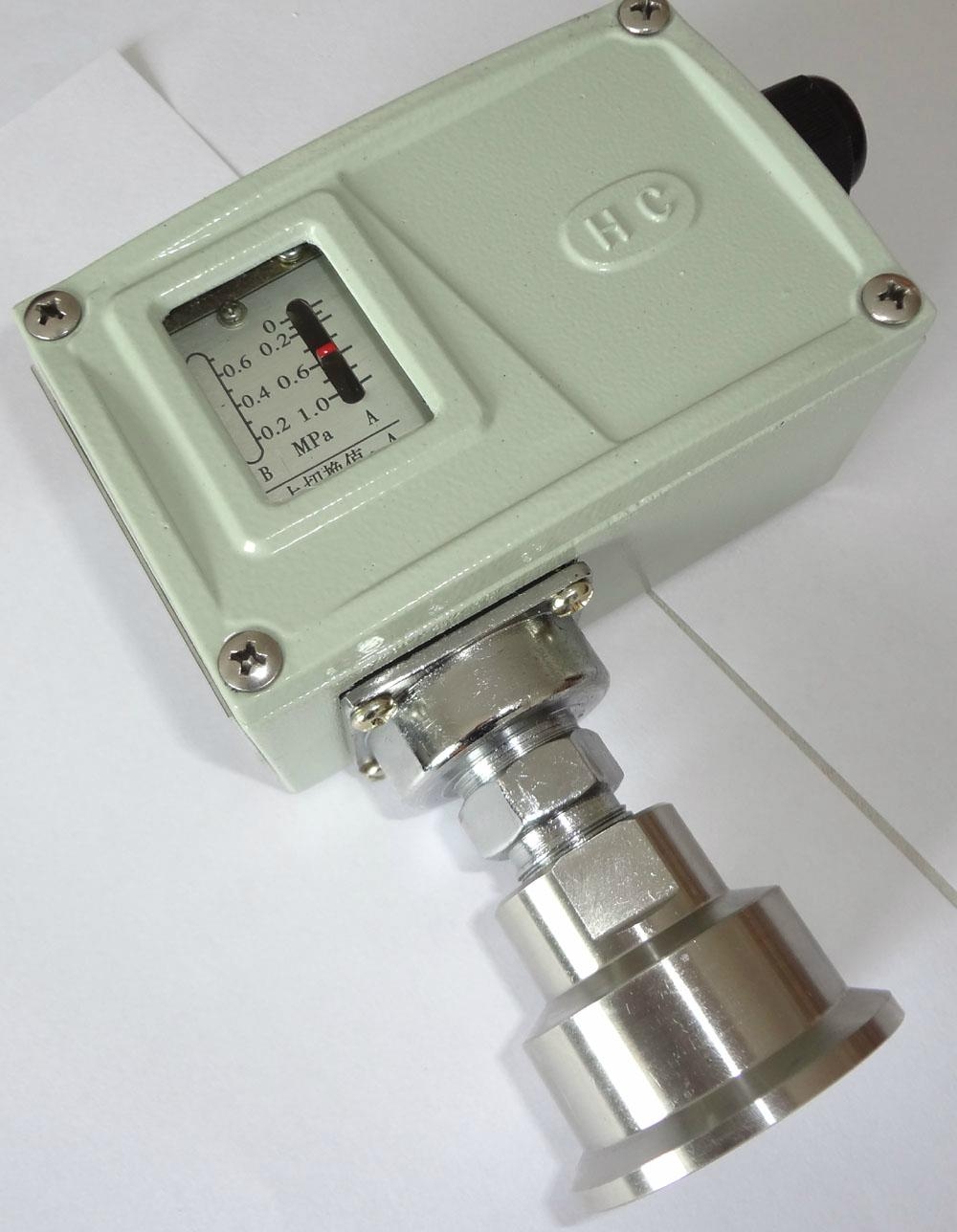

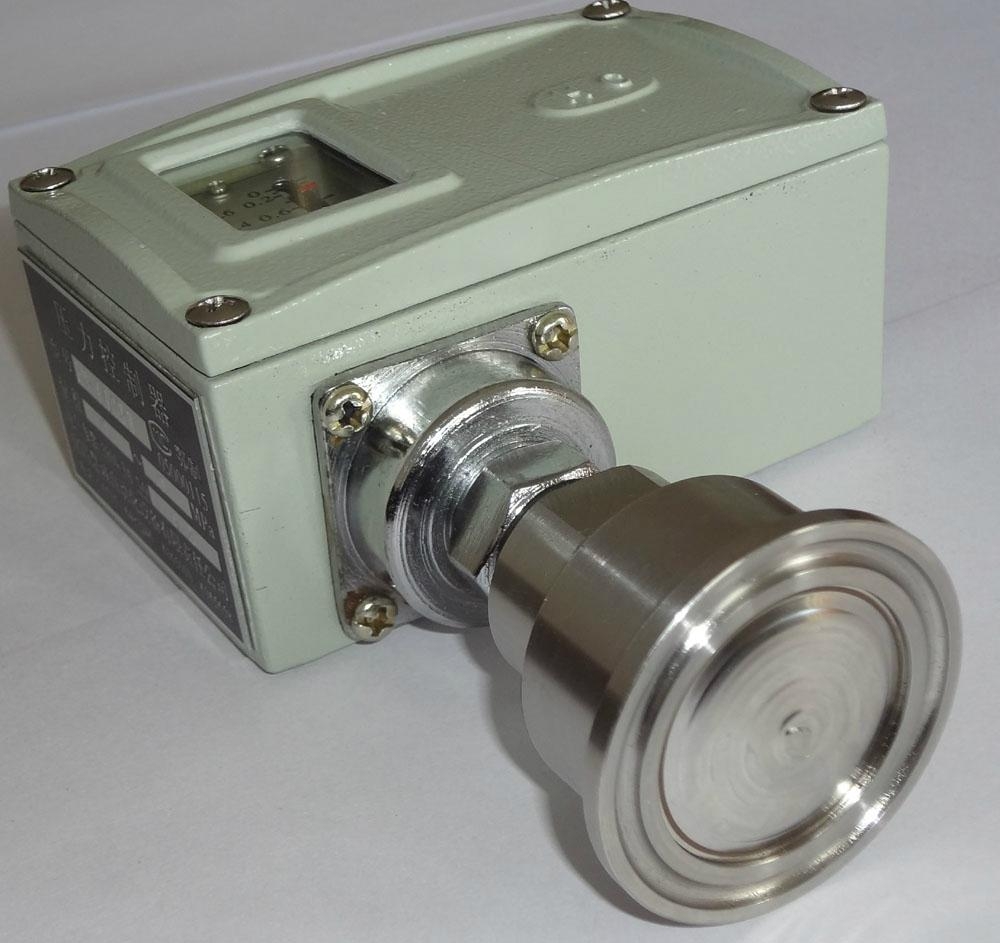

卡箍式衛生壓力開關 1卡箍式衛生壓力開關 2卡箍式衛生壓力開關 3
