感謝選用 TPP-70SW 系列超聲波水表。





    TPP-70SW 系列超聲波水表是基於超聲波時差法原理設計而成的性能卓越的超聲波測流產品。





     本公司對 TPP-70SW 系列超聲波水表擁有完整的、獨立的知識產權。







     使用過程中如有任何問題，歡迎來電來函。











執行標準：



生產標準：中華人民共和國國家標準 GB/T778-2007《封閉滿管道中水流量的測量 ，飲用冷水水表和熱水水表 》



檢定標準：中華人民共和國國家計量檢定規程 JJG162-2009《冷水水表》





重要提示：



1 、使用前請詳盡閱讀使用手冊，並妥善保管使用手冊， 以備查閱；



2、本產品為精密測量儀器，在安裝與使用過程中儘量遠離干擾源，選 擇合理的安裝位置 ，並避免嚴重撞擊、碰撞；



3、本產品出廠前均經過嚴格的質量檢測，嚴禁非規範性操作或私自拆 卸， 否則後果自負 ；



4 、顯示圖案、 提示等均為窗口操作 提示， 並不能作為產品檢定依據 ；



5、產品檢定，請選擇符合國家計量要求，正規的流量檢定裝置，並嚴格按照規範操作；



6、TPP-70SW 會不定期進行升級，產品實際功能與本手冊不一致時， 請以實際產品為準或向廠家咨詢 ；



7、出現錯誤提示時，請及時聯繫廠家或經銷商，否則會造成流量損失。





















一、產品特點：



• 專門用於小區分戶或其它場所的小口徑用水的精準計量；



• 最小可測流速僅為 0.003m/s,真正實現滴水計量；



• 可實現正反流量的雙向計量；



    雙行同屏顯示，完整的提示功能 ，方便查詢、 診斷；



    機身可自由近 360 度旋轉，方便用戶查閱；



    小體積微功耗設計，實際使用壽命 10 年以上；



    優良的線性度，在滿量程範圍內 ，線性一致，無須多點校正 ；



    完美的軟件擴展功能，可滿足不同用戶的定製要求；



    多種計量單位可選 ，滿足不同國家的用戶需求 ；

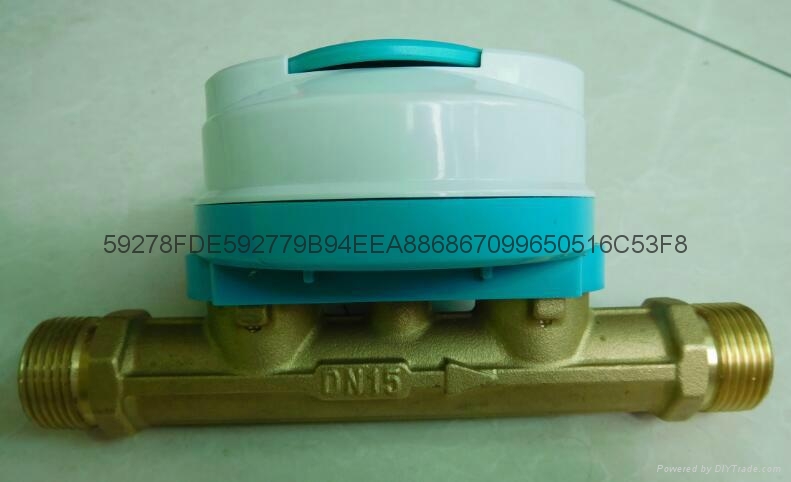

二、產品外形尺寸































公稱直徑(mm） L  (mm） H  (mm） W  (mm） 螺紋連接規格 DN15 165 68.5 90.5 G3/4”B DN20 195 85 90.5 G1”B DN25 225 93.5 90.5 G1 1/4”B DN32 230 105 90.5 G1 1/2”B DN40 245 118 90.5  G2 ”B



產品技術參數：



特性	技術參數
可測介質	水及其它均質液體且充滿被測管段
準確度等級	優于 2 級
最大允許工作壓力	1.6Mpa
公稱通徑	DN15-DN25
工作環境	溫度：-15～55℃；濕度≤100%（RH）
溫度等級	T30/T50, 出廠默認為 T30
上游流場敏感度等級	U10
下游流場敏感度等級	D5
氣候和機械環境安全等級	C類
電磁兼容性等級	E1
數據存貯	EEPROM/FLASH 存儲數據
數據通訊	RS485/紅外
工作電源	3.6V 鋰電池，壽命 10 年
防護等級	IP68
本地顯示	雙行顯示9位累積量、4位瞬時流量及 流量單位、狀態提示符



四、流量範圍：



工程直徑   （mm）	量程比 Q3/Q1 R	始動流量   (L/H)	最小流量 Q1 (L/H)	分界流量 Q2 (L/H)	常用流量 Q3 (m³/H)	過載流量 Q4 (m³/H)
DN15	400		6.25	10	2.5	3.125
DN20	400		10	16	4	5
DN25	400		15.75	25.2	6.3	7.875



五、窗口操作：





















     用磁棒觸碰磁感應區即可實現顯示窗口的切換、循環。

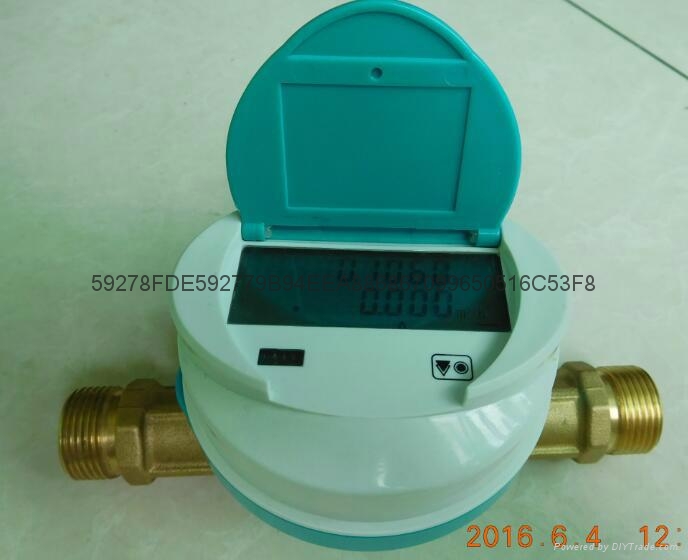

六、窗口顯示：



       36.1366 m3               01 窗口：顯示淨累積流量及瞬時流量。單位可定制，

          0.0000 m3/h

                               常設單位為：m³和 m³/h。



           36.1366 m3                02 窗口：顯示淨累積流量和流速。累積流量單位

                    0.000 m3/h

                                 可定製，常設單位為：m³。





         -0.0440 m3             03 窗口：顯示累積流量（負）和瞬時流量（負）

               0.000 m3/h

                                 單位可定製，常設單位為 m³和 m³/h。





                                 04 窗口：標定窗口







               2015.01.01          05 窗口：顯示時間日期。上行顯示日期，下行顯

                        01:00

                              示小 時、分







                     642.90            06 窗口：上行顯示有效運行時間，下行顯示故障 時間

                 594.9







                   0.00          07 窗口：上行顯示傳播時間，下行顯示時差

                    0.0





              15051801           08 窗口：上行顯示產品序列號，下行顯示軟件版本信息

                 03.04





      如需其它設定，我司可根據客戶的實際需求提供定製的系統軟件，從而實現多種自定義設定及顯示。





七、自診斷及故障解析



























             標識符                      定義                             故障解析



                                            接 收信 號 強 度識 別 符 號。 一 般情況

                                          下，顯示三個格度為最佳。





                                   測量流量超過過載流量（Q4)



                     測量流量低於最小流量（Q1)





                     測量介質流動方向提示符



                     電池電量提示符                     當提示僅一個格度時，請儘快更

                                                           換電池，否則會造成流量丟失。



                     不可修復故障提示符                 聯繫廠家或經銷商





                        可修復故障提示符                   頻繁出現時，重點檢查是否空管或

                                                                     氣泡過多 。排除氣泡或雜質。



                            正在通訊標識





                     滴水計量或漏水標識



                                      空管提示符

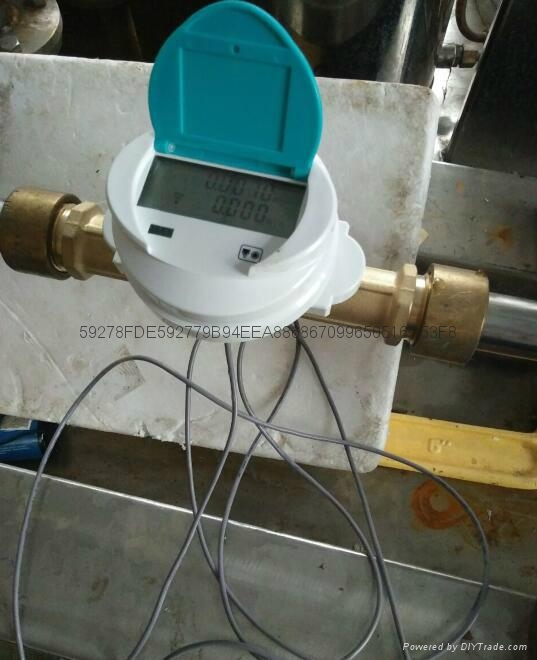

八、標定



1、檢定方法遵循國家計量檢定規程 JJG162-2009--《冷水水表》



2、標定時請選擇經過計量部門認証的、正規的流量檢定裝置並經專業 人員 規範操 作；



3、本系列產品（DN15-DN25)更適於"啟停法"標定；



4、本系列產品可即標即用，無附加操作，實現檢定精度與實際使用精度一 致。（ 檢定時的附加操作往往隱含着計量精度上的貓膩 ）；



5、顯示分辨率用戶可自定義，出廠設定為 0.1 升；



6、為了更方便的顯示結果，標定時可選擇"04"號窗口進行檢定，具體



定義如下：



用磁棒下移窗口至"04"號窗口



磁棒長按， 液晶左上角顯 示 P 字。 當 P 閃爍 意味可以標定 ；



磁棒短按，開始標 定；



磁棒再次短按，標定結束，讀取數據；



磁棒再次短按，顯示清零 ；



長按磁棒， 標定完成。
