ATM專用人體接近微波探測器

產品描述

一．簡要介紹：

微波感應器是以微波多普勒原理為基礎，平面型天線作感應系統，以微處理器作控制。整機關鍵元器件均為進口器件，方案設計、選擇器件均確保了產品可靠性。

微波感應器的特點：

微波感應器是以10.525GHz微波頻率發射、接收. 其探測方式具有如下優點：

1. 非接觸探測。

2. 不受溫度、濕度、噪聲、氣流、塵埃、光線等影響,適合惡劣環境。

3. 抗射頻干擾能力強。

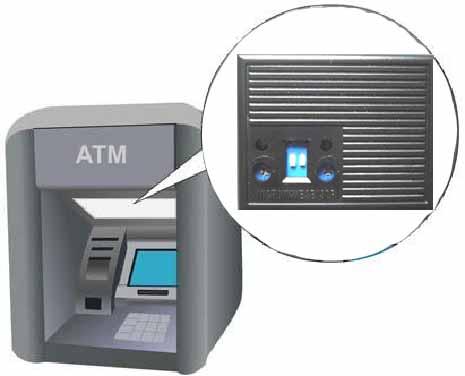

4.探測範圍10mm—3m。它主要用於自動門控制開關、安全防範系統.ATM自動取款機的錄相控制系統、火車自動信號機等場所。

技術相關參數:

1. ABS外殼.

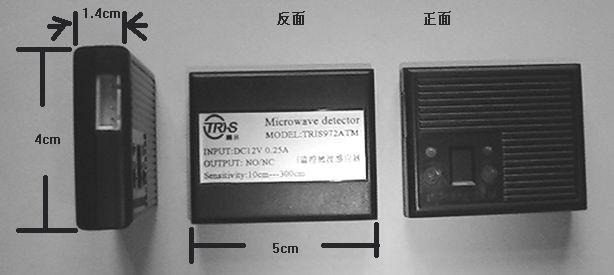

2. 規格：40.2*50.3*13.6（MM）

3. 配2.54-04Y*2.0-04y,60CM(1007#26#)線材.

4. 微波有效角度120度。.

5. 工作電壓：DC12V。.

6. 工作電流：啟動狀態28mA 靜態22 mA 觸發最大電流：50mA

7. 有效距離：10cm---300cm(測試時是放在鐵皮上)

8. 輸出信號:常開常閉

9. 環境溫度：-10度到+60度

二．操作方法

1．引線：

紅線-----------電源

黑線-----------GND

白線-----------重觸發

藍線-----------輕觸發

2．開機說明：

上電綠燈常亮17S延時，17S后正式進入工作狀態。

3．靈敏度：

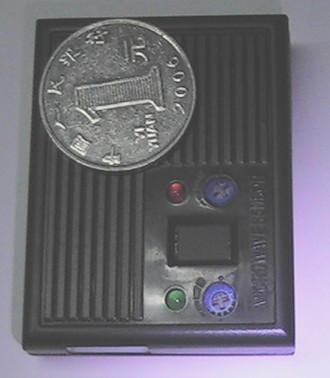

調指示燈下的電位器，逆時針旋轉時靈敏度減弱，距離縮小，扭到底為關掉。順時針旋轉時靈敏度增加，距離增大，扭到底為桎機，靈敏度太高，微波一直處於報警狀態。
