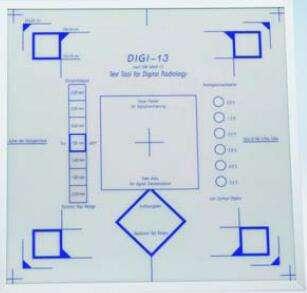

德國IBA DIGI-13型CR和DR性能檢測模體



德國IBA公司 DIGI-13型CR和DR性能檢測模體用於CR和DR成像系統的質量檢測(包括 均勻性、空間分辨力、低對比分辨率、可見光野和X射線野的校準和偽影等)。



DIGI-13型CR和DR性能檢測模體產品簡介：

根據DIN 6868-13標准，用於CR和DR成像系統的質量檢測(包括 均勻性、空間分辨力、低對比分辨率、可見光野和X射線野的校準和偽影等)

在1毫米厚的銅質基板(300 x 300 x 1.0 mm) 上有：

1.動態步進式楔形梯, 含有不同的射線吸收系 數的7 階步進式楔形梯: 0.00, 0.30, 0.65, 1.00,1.40, .85和2.3 mm 銅厚度動態范圍

2.低對比度測試體, 由鋁質圓盤組成, 直徑10毫米, 在70kV時產生的對比度范圍為：0.8%, 1.2%,2.0%, 2.8% , 4.0% 和5.6%

3.分辨率檢測(線對卡): 檢測空間分辨率0.6 –5.0 Lp/mm, 45°旋轉設計

4.標記區為信號標准化和均勻性檢測

5.不同尺寸的暗盒邊緣區域標記

患者等效衰減模體

患者等效衰減模體，由25 毫米純鋁材料製作,用於模擬患者腹部體厚條件，配合常規攝影、透視和CR/DR 攝影檢測模體的聯合使用。

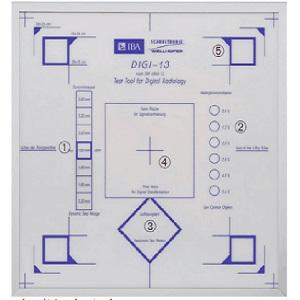

Construction of the test device DIGI-13
Basic copper plate (300 x 300 x 1.0 mm) with
Dynamic step wedge, made of copper

➀, with different radiation absorption, 7 steps ascending: 0.00, 0.30, 0.65. 1.00, 1.40, 1.85 and 2.3 mm Cu, for controlling the dynamic range Low contrast objects, made of aluminium disks

➁, with a diameter of 10 mm, producing a contrast of 0.8 %, 1.2 %, 2.0 %, 2.8 % , 4.0 % and 5.6 % at 70 kV, for determination of contrast resolution Resolution test (lead foil)

➂, 0.6 – 5.0 lp/mm, 45° rotated, for checking spatial resolution Marked areas for signal standarization and homogenity check

➃Alignment marks for different cassette sizes
