變壓器變比測試儀

變壓器變比測試儀
型號:PSZBC-A
品牌:品勝電氣
原產地:中國
類別:電子、電力 / 儀器、儀表 / 電工儀器儀表
標籤︰變比測試儀 , 全自動變比測試儀 , 變比組別測試儀
單價: ¥5500 / 件
最少訂量:1 件

產品描述

PSZBC-A變壓器變比測試儀概述

在電力變壓器的半成品、成品生產過程中,新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中,要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣,讀數不直觀,且要進行必要的換算,測試時只能單相進行,工作效率低。本款變比測試儀克服了傳統變比電橋測試的缺點。屏幕採用了大屏幕彩色液晶顯示屏,中文菜單提示,操作簡便直觀,一次完成三相變比測試,測試速度快、準確度高、保護功能完善。

二、安全措施

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備電氣設備或儀器的使用常識。

3、儀器使用時應可靠接地。

4、本儀器電源為內部鋰離子電池或AC220V±10%  50/60HZ±1HZ

5、儀器輸出電壓高,應注意安全,防止觸電。

6、本儀器戶內外均可使用,但應避免在雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等惡劣環境下使用。

7、儀表應避免劇烈振動。

8、對儀器的維修、護理和調整應由專業人員進行。

9、測試線夾的黃、綠、紅、黑分別對應變壓器的ABCO,高、低壓電纜不要接反。

10、單相測量時只使用黃色和黑色線夾,不要用錯,不用的測試夾要懸空。

三、性能特點

測試量程寬,可達0.910000

測試速度快,11秒鐘完成三相測試。

可對CTPTCVT以及Z形聯接變壓器進行測試。

具有盲測變比、組別測試功能。

多種測量方式,更便於故障判斷。

不掉電時鐘和日期顯示,數據存儲480組,掉電數據不丟失。

大屏幕彩色液晶顯示器,數據清晰易讀。RS485通訊接口和U盤存儲接口。

儀器具有高、低壓反接保護功能,變壓器短路、匝間短路保護功能,電源誤接380V保護功能。

熱敏打印機打印功能,快速、無聲。

體積小、重量輕。

四、技術指標

顯示位數

5

輸出電壓

AC160V

AC10V

量程

0.9-10000

0.9-200



準確度

500

±0.1%



200





±0.3%



500-3000

±0.2%

3000

±0.5%

最小分辨率

0.0001

工作電源

AC220V±10%50/60HZ±1HZ

測試數據存儲

480

工作溫度

20℃~40

相對濕度

80%,不結露

體積

325mm×寬275mm×高140mm

淨重

4.5Kg

總重

8.8 Kg

儀器成套性

名稱

數量

主機

一台

測試電纜

一套

接地線

一條

操作手冊

一本

合格証/保修卡

一張

保險管

兩支

打印紙

一卷

裝箱單

一張



PSZBC-Z交直流兩用型變比測試儀帶鋰電池概述

根據IEC及國家有關規定,變壓器生產過程中的半成品和成品以及新安裝和檢修后的變壓器在投運前必須進行變壓比測試。在《電力設備交接和預防通過對性試驗規程》中也要求對運行的變壓器定期進行變比的測定。變壓器的變比測試,可以檢查變壓器的繞組、分接開關的狀況,判斷變壓器是否存在線圈短路、連接錯誤、匝間短路等缺陷,從而保証設備的安全使用。

本公司研製生產的變壓器變比測試儀採用32ARM內核作為處理的核心,對整機進行控制。實現了單相或三相變壓器的變比測量的一次完成。儀器的操作全部用中文菜單顯示,簡單直觀。測試結果準確可靠,並且能夠存儲和打印測試結果。抗干擾能力強。能夠滿足各種大中小型變壓器變比測試的需要。儀器可直接使用內部電池工作,極大的方便了野外工作人員的使用。

安全措施

1 使用本儀器前一定要認真閱讀本手冊。

2 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3 本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4 儀表應避免劇烈振動。

5 對儀器的維修、護理和調整應由專業人員進行。

6 在測試過程中,禁止移動測試夾和供電線路。

PSZBC-Z交直流變壓器變比測試儀性能特點及技術指標

1.主要技術指標和使用條件見下表

儀器參數

技術指標

儀器參數

技術指標

測量範圍

0.95000

輸出電壓

AC220V

儀器電源

AC220V±10%

(50±1)Hz

測量精度

0.92000

±(0.2%±3個字)

20005000

±(0.5%±3個字)

儀器重量

4Kg

工作溫度

-10℃~40

外形尺寸

345 mm×245 mm×225 mm

環境濕度

80%RH無結露

2.性能特點

測試速度快 ,精度高,重複性好。

具有PTΖ形聯接變壓器測試功能。

可自動測試變比,組別號。

一次啟動可自動測量繞組變比值並計算變比誤差、分接點位置、分接值、極性等參數。

可自動存儲測量結果,本儀器內置不掉電存儲器和微型打印機,可打印全部數據。

大液晶中文顯示菜單,操作直觀方便。

儀器小巧輕便,適合野外操作。

注意事項

使用儀器前請仔細閱讀說明書。

為防止靜電,請儘量用單相接地電源。

接線時,用專用測試線將變壓器的高、低壓側與本儀器的高、低壓插座分別連接。

接線時要注意黃、綠、紅、黑四種顏色夾子分別對應變壓器的ABCO三相接線端與中性點接線端,不要接錯。

儀器開機后不能將測試引線互相短路或接地,不用的測試線鉗做懸空處理。

儀器應避免劇烈震動。為保証液晶正常工作,應儘量避免長時間的暴晒。

裝箱清單

變比儀主機

壹台

專用測試電纜

壹套

三芯電源線

打印紙

壹條

壹卷

操作手冊

壹本



PSZBC-S手持式變比測試儀概述

根據IEC及國家有關標準規定,在電力變壓器生產 、用戶交接和檢修試驗過程中,變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量,防止變壓器匝間短路,開路,連接錯誤,調壓開關內部故障或接觸故障。我公司自主開發、研製生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求,操作簡便,功能完備,數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測(不知道被測變壓器的聯結方式及組別的情況下準確測量)、測試主變併列運行狀態的變比測試儀;從根源上測試變壓器併列運行的測試問題,能適應各種大中小型變壓器變比測試的需要,測試項目最完善,測量參數變比測試儀。

該儀器採用大屏幕真彩色液晶做為顯示器,全中文圖形化操作界面並配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好,向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式,操作手感好,簡便易學。儀器內置大容量掉電不丟失數據存儲器,可將現場校驗數據保存下來,最多可擴展存儲1000組現場校驗結果,可提供後臺微機管理軟件,將結果上傳至計算機,實現微機化管理。

儀器採用本公司獨立設計開模製造的工程塑料外殼,儀表外形美觀、實用。現場測試操作方便。

PSZBC-S手持式變比測試儀功能特點

1、真正三相測試:單相電源輸入,內部數字合成三相標準正弦波信號源,通過高保真功率放大器,產生三相測試電源(失真度小於0.1%)輸出,測試結果具有更好的等效性,不會出現組別誤判等現象。

2、功能強大:既可進行單相測量,又可實現三相繞組的自動測試,單相、三相均可測量極性,相角,一次完成測量ABBCCA三相的變比值、誤差、分接位置、分接值等參數,可自動識別組號。

3、盲測功能:無需選擇接線方式,無需選擇接線組別,測量Y/△△/Y變壓器無需外部短接,可根據選擇的測試內容自動切換接線方式。

4、分接測試:能快速測量在各分接開關位置的變比及變比誤差,額定變比只需輸入一次,不必反復輸入就能計算出各分接位置的變比誤差。

5、抗振性好:接插件的使用增強了抗振性能。

6、革命性地將各電壓、電流之間的大小及相位關係用矢量圖直觀的表示出來,使用戶從主觀上可以更輕易的明瞭各參量的實際意義。

7 採用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。

8 本儀器所用的測試源是數字合成的標準正弦數字源,失真度小於0.1%,不受工作電源質量的影響。

9、攜帶方便:體積小,重量輕。

10、可選裝內部充電電池,現場無需任何電源,即可完成測試工作。

技術指標

1、變比測量範圍:0.8~10000

2、測量速度快:1分鐘內完成三相測試。

3、測量精度: 高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比測量精度 0.1%0.81000

0.2%10003000

0.3%300010000

4、攜帶方便、適合野外作業。

5、重量:3Kg

電池維護及充電

儀器採用高性能鋰離子充電電池做為內部電源,操作人員不能隨意更換其他類型的電池,避免因電平不兼容而造成對儀器的損害。

儀器須及時充電,避免電池深度放電影響電池壽命,

正常使用的情況下盡可能每天充電(長期不用最好在一個月內充一次電),以免影響使用和電池壽命,每次充電時間應在6小時以上,因內部有充電保護功能,可以對儀器連續充電。

每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態,重新裝入電池后,不能直接工作,需要用充電器給加電使之解除保護狀態,才可正常工作。

注意事項

1.在測量過程中一定不要接觸測試線的金屬部分,以避免被電擊傷。

2.測量接線一定要嚴格按說明書操作,否則後果自負。

3.測試之前一定要認真檢查設置的參數是否正確。

4.最好使用有地線的電源插座。

5.不能在電壓和電流過量限的情況下工作。

6.嚴禁高低壓接反

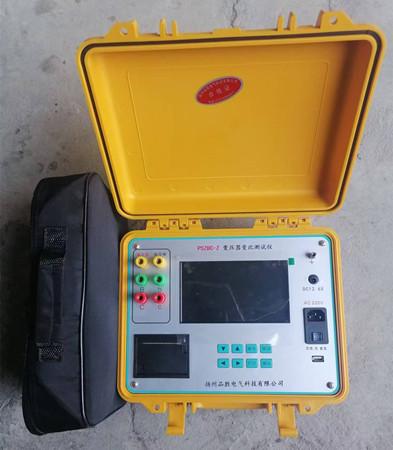

PSZBC-Z交直流變壓器變比組別測試儀7寸大屏

  • 產品概述

根據IEC及國家有關標準規定,在電力變壓器生產 、用戶交接和檢修試驗過程中,變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量,防止變壓器匝間短路,開路,連接錯誤,調壓開關內部故障或接觸故障。

我公司自主開發、研製生產的多功能便攜式式全自動變比測試儀除具有完全根據用戶的現場使用要求,操作簡便,功能完備,數據穩定可靠的特點外還可以進行盲測(不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號)的手持式變比測試儀;能適應各種大中小型變壓器變比測試的需要。

該儀器採用大屏幕真彩色液晶做為顯示器,全中文圖形化操作界面並配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好。儀器內置大容量掉電不丟失數據存儲器,可將現場校驗數據保存下來。

  • 功能特點
  • 測試量程寬,變比最高可測達10000;
  • 內置三相數字電源,測試穩定可靠。
  • 體積小、重量輕、測試速度快,10秒內完成三相測試;
  • Ζ形聯接變壓器測試;
  • 具有盲測變比、組別測試功能;
  • 不掉電時鐘和日期顯示,數據存儲功能;
  • 高、低壓反接保護、短路保護功能;
  • 真交直流兩用,內置大容量電池,充電不影響使用。
  • 一條測試結果可保存所有分接的變比數據。
  • 全透型大屏幕液晶,可在陽光下清晰顯示。
  • 技術參數

測量範圍   0.9~10000

  最小0.0001

  0.2%(0.9-500) 0.3%(500-3000)  0.5%(3000-10000)

輸出電壓   24V

外形尺寸   320mm×240mm×126mm

儀器重量   2.8kg

  • 使用條件

環境溫度   -10℃~50℃

環境濕度   ≤85%RH

工作電源   外接220V或使用內置電池

充電電源   DC12.6V



PSZBC三相變壓器直流電阻測試儀及三相變比測試儀

1 概述

對於電力系統來講,變壓器是系統中核心設備,因此變壓器的長期、可靠運行關係到整個系統的穩定性和可靠性。

目前配電變壓器直流電阻測試、變壓器變比組別測試、是變壓器停電檢修的必測項目,要完成上述檢測及操作就需要分別配置變壓器直流電阻測試儀、變壓器變比組別測試儀,每次試驗時都需要攜帶兩種儀器。因為是兩臺獨立的儀器,每台儀器均配有專用的測試線,這就需要在測試過程中分開測試,並且需要頻繁的改變接線方式,從而浪費了大量的人力、物力及工時。

我公司創新性的研發出大容量鋰電池供電的二合一配電變壓器測試系統(直阻+變比),我們僅需要一套設備,可以完成兩個項目的測試,不需要頻繁的拆接測試線。

2 主要功能與特點

2.1 一次接線、可完成直阻測試、變比測試。

2.2 直阻測試功能,針對Yn型、Y型和△型繞組均可採用三相自動方式測試,並計算出三相不平衡率;最高輸出電流20A,可以滿足配網變壓器的低壓線圈極低阻值的測試。

2.3 變比測試功能,具有三相、單相、Z型變壓器測試功能;PT/CT變比、極性測試功能;盲測功能。

2.4 具有多種有線、無線通訊接口,方便儀器功能擴展。

2.5 儀器採用嵌入式Linux操作系統,具有較高的安全性、流暢性、易用性等。

2.6 儀器採用A7+M4雙核架構,即滿足測量的實時性,又滿足操作的流暢性。

2.7 工業級7寸大屏顯示,清新簡約顯示風格設計,為您創建舒適便捷的人機交互體驗。

2.8本儀器採用大容量鋰電池供電,內置充電器。

3 主要技術指標

直阻測試

輸出電流

20A、10A、5A、1A、0.1A、≤10mA

測量範圍

20 A檔 0.5mΩ~ 100mΩ  10 A檔   1.0mΩ~ 300mΩ

5  A檔 10 mΩ~ 1.0 Ω   1A檔    200mΩ~ 6.0 Ω

0.1A檔 2.0 Ω~  60 Ω ≤10mA檔   30 Ω~ 50 kΩ

±(讀數×0.2% + 2個字)

變比測試

測量範圍

0.9~10000

±(讀數×0.1% + 2個字)(小於等於500)

±(讀數×0.2% + 2個字)(大於500小於等於3000)

±(讀數×0.3% + 2個字)(大於3000)

0.9~9.9999(0.0001)       10~99.999(0.001)

100~999.99(0.01)         10000及以上(1)

使用條件及外形

工作電源

內置鋰電池,容量7.8AH

充電電壓

AC220V

使用溫度

-10℃~50℃

相對溫度

≤90%,不結露

重量/尺寸

6.5kg/318×280×204mm
