一、夾具設計的基本要求：

         1.工裝夾具應具備足夠的強度和剛度；2.夾緊的可靠性；3.焊接操作的靈活性；4.便於焊件的裝卸；5.良好的工藝性

二、夾具設計的基本方法和步驟：

        1.設計前的準備：(1).夾具設計任務單；(2).工件圖樣的技術條件；(3).工件的裝配工藝規程；(4).夾具設計的技術條件；(5).夾具的標準化和規格的標準化資料，包括國家標準，工廠標準和規格化結構圖冊等

        2.設計的步驟：(1).確定夾具結構方案；(2).繪製夾具工作總圖階段(3).繪製裝配焊接夾具零件圖階段(4).編寫裝配焊接夾具設計說明書(5).必要時，還需要編寫裝配焊接夾具使用說明書，包括夾具的性能、使用注意事項等

三、工裝夾具製造的精度要求：

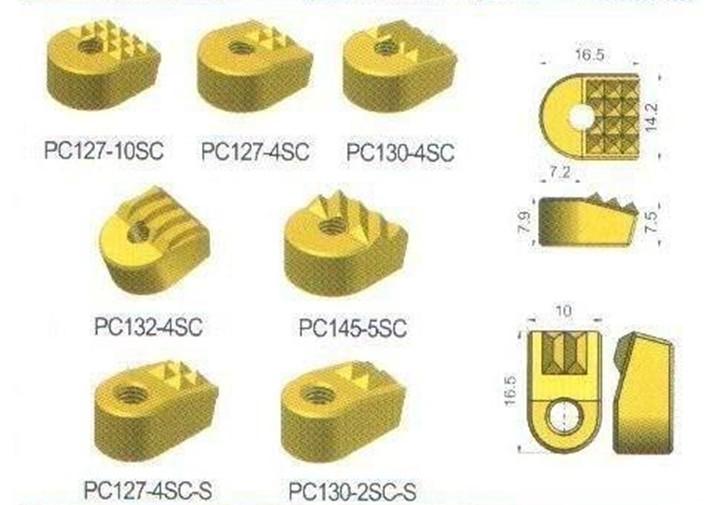

        1.第一類是直接與工件接觸，並嚴格確定工件的位置和形狀，主要包括接頭的定位件、V型塊、定位銷等定位元件

        2.第二類是各種導向件，此類元件雖不與工件直接接觸，但它確定第一類元件的位置

        3.第三類屬於夾具內部結構零件相互配合的夾具元件，如加緊裝置各組成零件之間的配合尺寸公差

        4.第四類是不影響工件位置，也不與其它元件相配合，如夾具的主體骨架等

四、夾具結構工藝性：

        1.對夾具良好工藝性的基本要求：(1).整體夾具結構的組成，應儘量採用各種標準件和通用件，製造專用件的比例應儘量少，減少製造勞動量和降低費用；(2).各種專用零件和部件結構形狀應容易製造和測量、裝配和調試方便；(3).便於夾具的維護和修理

        2.合理選擇裝配基準：(1).裝配基準應該是夾具上一個獨立的基準表面或線，其它元件的位置只對此表面或線進行調整和修理；(2).裝配基準一經加工完畢，其位置和尺寸就不應再變動。因此那些在裝配過程中自身的位置和尺寸尚須調整或修配的表面或線不能座位裝配基準

        3.結構的可調性：經常採用的是依靠螺栓固定，銷定位的方式，調整和裝配夾具時，可對某一元件尺寸較方便的修磨。還可採用在元件和部件之間設置調整墊圈、調整墊片或者調整套等來控制裝配尺寸，補償其它元件的誤差，提高夾具精度

        4.維修工藝性：進行夾具設計時，應考慮到維修方便的問題
