F345單項電能質量監測儀Fluke 345 電能質量鉗型表

F345單項電能質量監測儀Fluke 345 電能質量鉗型表
型號:Fluke 345
品牌:美國福祿克
原產地:美國
類別:電子、電力 / 儀器、儀表 / 電子測量儀器
標籤︰F345 , 電能鉗形表 , 電能分析儀
單價: -
最少訂量:-

產品描述

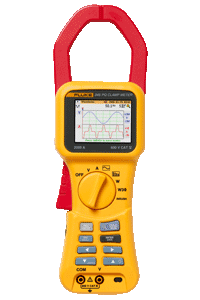

Fluke 345 電能質量鉗型表
Fluke 345 电能质量钳型表


這款電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能,是監測電力負載的理想工具。

由於採用了用於分析諧波頻譜的高亮彩色電能檢測儀顯示屏,用於濾除高頻信噪的低通濾波器,以及優秀的電磁防干擾設計,使得 Fluke 345 電能分析儀非常適合檢修可變負載的電能質量故障。 此外,借助電能儀表,霍爾效應鉗型表還能在無需中斷電路的情況下測量直流電流。 電能分析儀的內置存儲器讓用戶可以長期記錄電能質量參數,從而分析趨勢或間歇性問題。

應用

  • 設置和檢修變頻電動機以及 UPS 系統 – 通過測量主要電能質量參數來檢驗是否正常工作
  • 諧波測量 – 發現可能損害或破坏關鍵設備的諧波問題
  • 涌入電流捕獲 – 當出現令人懷疑的重新啟動或令人厭煩的電路跳閘時,檢查啟動電流
  • 負載分析 – 在增加負載之前檢驗電力系統的容量


Fluke 345 電能質量鉗型表

  • 交流/直流電流:無需切斷電路即可測量交流電流(最高 1400 A)和直流電流(最高 2000 A)
  • 符合最高安全標準:600 V CAT IV 電能分析儀可以用在進線口處
  • 在信噪環境下準確測量:由於配備低通濾波器,即使電力負載中存在失真波形,鉗型表也能進行準確的測量
  • 數據記錄:可對任何電能質量參數(包括諧波)進行幾分鐘甚至一個多月的記錄,從而發現間歇性故障
  • 檢驗電池:直接測量電池和直流系統的直流波動 (%)
  • 排除諧波故障:以數字或圖形形式分析和記錄諧波
  • 涌入電流:捕獲和分析令人討厭的電流波動(3 秒至 300 秒)
  • 簡單易用:用於顯示波形和趨勢的寬大背光顯示屏,方便確認電能測方式儀設置
  • 三相電能:內置平衡負載功能
  • 查看圖形和生成報告:將電能分析儀與隨附電能記錄軟件配合使用


Fluke 345 電能質量鉗型表
顯示

彩色透視型液晶顯示屏,320 x 240 像素(70 毫米對角線),2 級背光

電源

  電池類型:1.5 V AA 碱性電池,MN 1500 或 IEC LR6 x 6
電池壽命(典型)
  > 10 小時(全開背光)
  > 12 小時(有限背光)
交流電轉接盒 BE345
輸入 110/230 V 50/60 Hz
輸出 15 V dc,300 mA


環境條件(僅限室內使用)
參考條件
  所有準確度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的環境中測得的
操作溫度
  0°C 至 50°C(32°F 至 122°F)
電流的溫度係數
  ≤ ± 0.15 % 讀數/°C
電壓的溫度係數
  ≤ ± 0.15 % 讀數/°C
最高相對濕度
  溫度不超過 31°C (87°F) 時為 80 %,40°C (104°F) 時線性減小到 50 %
最高操作海拔高度
  2000 m


電氣安全

  IEC 61010-1 600 V CAT IV,雙重或增強型絕緣,2 級污染防護

  防護等級 IP40;EN60529
最高安全工作電壓
電流測量 非絕緣導體和接地線之間:600 V ac rms 或 dc
電壓測量 輸入端子和接地線之間:600 V ac rms 或 dc;勵磁相位電壓之間(三角型電源配置) 825 V




EMC
幅射
  IEC/EN 61326-1:1997 A 類
電磁防干擾
  IEC/EN 61326-1:1997 附錄 C,性能標準 B


機械技術指標
尺寸(長 x 寬 x 高)
  300 毫米 x 98 毫米 x 52 毫米(12 英吋 x 3.75 英吋 x 2 英吋)
重量(包括電池)
  820 克/1.8 磅
鉗口
  60 毫米
鉗口容量
  58 毫米(直徑)
清潔
  可以使用浸有異丙醇的軟布清洗設備。 請勿使用研磨劑或其他溶劑。


電氣數據




電流測量 (dc, dc rms, ac rms)
量程
  0 至 2000 A dc 或 1400 ac rms
自動量程調整功能
  40 A / 400 A / 2000 A
分辨率
  10 mA(40 A 量程)
  100 mA(400 A 量程)
  1 A(2000 A 量程)
準確度:dc 和 dc rms
I > 10 A: ± 1.5 % 讀數 ± 5 位數字
I < 10 A: ± 0.2 A
準確度:AVG
I > 10 A: ± 3 % 讀數 ± 5 位數字
I < 10 A: ± 0.5 A
準確度:Pk
I > 10 A: ± 5 % 讀數 ± 5 位數字
I < 10 A: ± 0.5 A
準確度:AHr
I > 10 A: ± 2 % 讀數 ± 5 位數字
I < 10 A: ± 0.5 AHr
準確度:CF(峰值係數)
1.1 ≤ CF < 3: ± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5: ± 5 % 讀數 ± 5 位數字
分辨率: 0.01
準確度:RPL(波動)
2 % ≤ RPL < 100 %: ± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %: ± 5 % 讀數 ± 5 位數字
分辨率: 0.1 %
Idc > 5 A,Iac > 2 A




電壓測量 (dc, dc rms, ac rms)
量程
  0 至 825 V dc 或 ac rms
自動量程調整功能
  4 V / 40 V / 400 V / 750 V
分辨率
  1 mV(4 V 量程)
  10 mV(40 V 量程)
  100 mV(400 V 量程)
  1 V(750 V 量程)
準確度:dc 和 dc rms
V > 1 V: ± 1 % 讀數 ± 5 位數字
V < 1 V: ± 0.02 V
準確度:AVG
V > 1 V: ± 3 % 讀數 ± 5 位數字
V < 1 V: ± 0.03 V
準確度:Pk
V > 1 V: ± 5 % 讀數 ± 5 位數字
V < 1 V: ± 0.03 V
準確度:CF(峰值係數)
1.1 ≤ CF < 3: ± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5: ± 5 % 讀數 ± 5 位數字
分辨率: 0.01
準確度:RPL(波動)
2 % ≤ RPL < 100 %: ± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %: ± 5 % 讀數 ± 5 位數字
分辨率: 0.1 %
Vdc > 0.5 V,Vac > 0.2 V

  均為直流測量,15 Hz 至 1 kHz
最大過載 1,000 V rms
電壓 rms 是真有效值測量 (ac + dc)


諧波
THD(總諧波失真)
1 % ≤ THD < 100 %: ± 3 % 讀數 ± 5 位數字
100 % ≤ THD < 600 %: ± 5 % 讀數 ± 5 位數字
分辨率: 0.1 %
DF(失真係數)
1 % ≤ DF < 100 %: ± 3 % 讀數 ± 5 位數字
分辨率: 0.1 %
H02 ≤ Vharm < H13: ± 5 % ± 2 位數字
H13 ≤ Vharm ≤ H30: ± 10 % ± 2 位數字

  所有測量最多達第 30 個諧波(第 40 個諧波適用於 15 Hz 至 22 Hz)
基波頻率範圍:F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V


功率測量(單相和三相)(dc, dc rms, ac rms)
量程
  0 至 1650 kW dc 或 1200 kW ac
自動量程調整功能
  4 kW,40 kW,400 kW,1650 kW
分辨率
  1 W(4 kW 量程)
  10 W(40 kW 量程)
  100 W(400 kW 量程)
  1 kW(1200 kW 量程)
準確度
  2.5 % 讀數 ± 5 位數字
  W1Ø < 2 kW ± 0.08 kW
  W3Ø < 4 kW ± 0.25 kW


VA 測量(單相和三相)(dc, dc rms, ac rms)
量程
  0 至 1650 kVA dc 或 1200 kVA ac
自動量程調整功能
  4 kVA,40 kVA,400 kVA,1650 kVA
分辨率
  1 VA(4 kVA 量程)
  10 VA(40 kVA 量程)
  100 VA(400 kVA 量程)
  1 kVA(1200 kVA 量程)
準確度
VA > 2 kVA: 2.5 % 讀數 ± 5 位數字
VA < 2 kVA: ± 0.08 kVA


VAR 測量(單相和三相)
量程
  0 至 1250 kVAR
自動量程調整功能
  4 kVAR,40 kVAR,400 kVAR,1200 kVAR
分辨率
  1 VAR(4 kVAR 量程)
  10 VAR(40 kVAR 量程)
  100 VAR(400 kVAR 量程)
  1 kVAR(1200 kVAR 量程)
準確度
VAR > 4 kVAR: ± 2.5 % 讀數 ± 5 位數字
VAR < 4 kVAR: ± 0.25 kVAR
功率係數範圍
  0.3 < PF < 0.99


功率係數(單相和三相)
量程
  0.3(電容性)至 1.0 和 1.0 至 0.3(感應性)(72.5°(電容性)至 0° 和 0° 至 72.5°(感應性))
分辨率
  0.001
準確度
  ± 3°
頻率範圍
  15 Hz 至 1 kHz


偏移功率係數(單相和三相)
量程
  0.3(電容性)至 1.0 和 1.0 至 0.3(感應性)(72.5°(電容性)至 0° 和 0° 至 72.5°(感應性))
分辨率
  0.001
準確度
  ± 3°
頻率範圍
  15 Hz 至 22 Hz 和 45 Hz 至 65 Hz


千瓦小時 (kWHr)
量程
  40,000 kWHr
自動量程調整功能
  4 kWHr,40 kWHr,400 kWHr,4,000 kWHr,40,000 kWHr
分辨率
  1 WHr(4 kWHr 量程)
  10 WHr(40 kWHr 量程)
  100 WHr(400 kWHr 量程)
  1 kWHr(4,000 kWHr 量程)
  10 kWHr(40,000 kWHr 量程)
準確度
kWHr > 2 kWHr: ± 3 % ± 5 位數字
kWHr < 2 kWHr: ± 0.08 kWHr
所有功率/VA/VAR/PF 測量
頻率範圍: 直流,15 Hz 至 1 kHz
電流範圍: 10 A 至 1400 A rms
電壓範圍: 1 V 至 825 V rms
最大輸入: 825 V rms/1400 A rms
最大過載: 1000 V rms/10,000 A;均為直流測量,15 Hz 至 1 kHz。 最大過載 10,000 A 或真有效值 x 頻率 < 400,000


頻率測量(電流或電壓源)
量程
  15 Hz 至 1 kHz
分辨率
  0.1 Hz
準確度
  15 至 22 Hz ± 0.5 % 讀數
  40 至 70 Hz ± 0.5 % 讀數
  15 至 1000 Hz ± 1 % 讀數
電流範圍
  10 A 至 1400 A rms
電壓範圍
  1 V 至 825 V rms


範圍功能
電流測量
量程: 10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
分辨率: 1 A(40 A 量程)
10 A(400 A 量程)
50 A(2000 A 量程)
準確度: ± 3 % 讀數 ± 1 像素
最大過載: 10,000 A
電壓測量
量程: 4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
分辨率: 100 mV(4 V 量程)
1 V(40 V 量程)
10 V(400 V 量程)
31.25 V(1000 V 量程)
準確度: ± 2 % 讀數 ± 1 像素
最大過載: 1000 V rms
頻率範圍: 直流,15 Hz 至 600 kHz
時基
  2.5 ms,5 ms,10 ms,25 ms,50 ms/div
刷新率
  0.5 秒
最高采樣率
  15.625 kHz


涌入電流功能
量程
  40 A、400 A 和 2000 A
分辨率
  10 mA(40 A 量程)
  100 mA(400 A 量程)
  1 A(2000 A 量程)
準確度
I > 10 A: ± 5 % 讀數 ± 1 像素
I < 10 A: ± 0.5 A
  均為直流測量,15 Hz 至 1 kHz
最大過載
  最大過載 10,000 A 或真有效值 x 頻率 < 400,000
  電流 rms 為真有效值測量 (ac + dc)
捕獲時間
  1 s、3 s、10 s、30 s、100 s 和 300 s
最高采樣率
  15.625 kHz


接口

  連接 PC 的 USB 接口

  用於下載、分析和報告的電能記錄軟件

  用於安裝新固件版本的 345 升級實用程序


記錄存儲器
記錄區域
  三個區域,可以單獨使用或合併成一個較大區域
平均週期
  1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定義


型號名稱 描述
 Fluke 345  電能質量鉗型表
包含:
  • 345 電能質量鉗型表
  • 柔軟便攜包
  • 電能記錄軟件
  • 測試線
  • 鱷魚夾
  • 測試探針
  • USB 電纜
  • 國際交流適配器/轉接盒
  • 英文版印刷用戶手冊
  • 多語言手冊光盤

測試線,探頭和線夾
AC220 SureGrip™ 鱷魚夾
TLK291
TP1 Slim Reach 測試探頭(扁平)
TP220 SureGrip™ 工業測試探頭
機套和挂件
C345 柔軟便攜包


照明燈
L200 探頭照明燈套件
L210 探頭燈套件
