無陰影3D掃描

雙攝像頭3D 掃描，確保實現最佳掃描目標可見性

超高分辨率

能夠檢測極其細微的特征

卓越的圖像質量

確保在具有挑戰的條件下實現高重複性

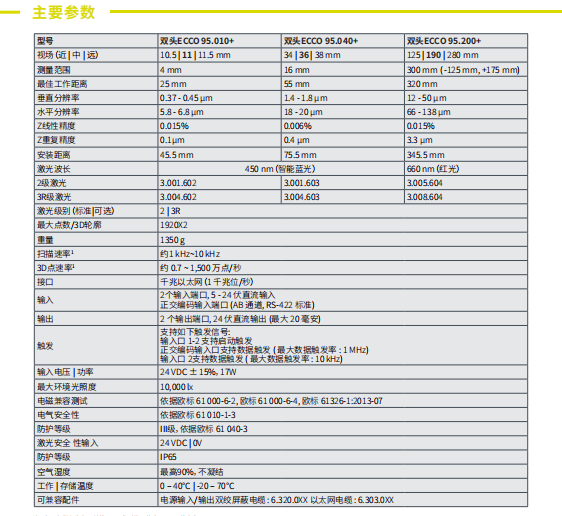

型號：雙頭ECCO 95.200+

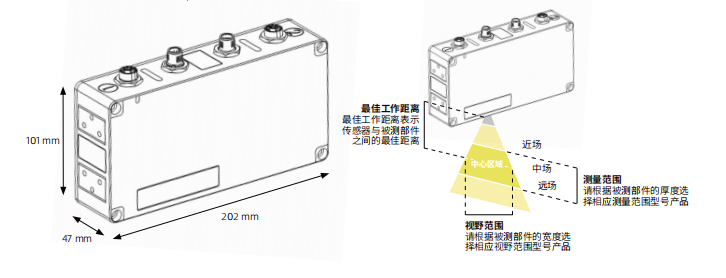

視場（近 | 中 | 遠）:125 | 190| 280 mm

測量範圍:300 mm ( -125 mm, +175 mm)

最佳工作距離:320 mm

垂直分辨率:12 - 50 μm

水平分辨率:66 - 138 μm

Z線性精度:0.015%

Z重複精度:3.3 μm

安裝距離:345.5 mm

激光波長:660 nm（紅光）

最大點數/3D輪廓:1920

掃描速率1:約1 kHz~10 kHz

3D點速率1:約 0.7 ~ 1,500 萬點/秒



接口:千兆以太網（1 千兆位/秒）

輸入:2個輸入端口, 5 - 24 伏直流輸入

正交編碼輸入端口 (AB 通道, RS-422 標準)

輸出:2 個輸出端口, 24 伏直流輸出 (最大 20 毫安)

觸發:支持如下觸發信號:輸入口 1-2 支持啟動觸發

正交編碼輸入口支持數據觸發 ( 最大數據觸發率 : 1 MHz)

輸入口 2支持數據觸發 ( 最大數據觸發率 : 10 kHz)



輸入電壓 | 功率

24 VDC ± 15%，17W

最大環境光照度

10,000 lx

電磁兼容測試

依據歐標 61 000-6-2, 歐標 61 000-6-4, 歐標 61326-1:2013-07

電氣安全性

依據歐標 61 010-1-3

防護等級

III級，依據歐標 61 040-3

激光安全 性輸入

24 VDC | 0V

防護等級

IP65

空氣濕度

最高90%，不凝結

工作 | 存儲溫度

0 – 40℃ | -20 – 70℃

可兼容配件

電源輸入/輸出雙絞屏蔽電纜 : 6.320.0XX 以太網電纜 : 6.303.0XX
