全防腐浮球液位顯示（控制）器
| 型號： | UQZ(K) |
|---|---|
| 品牌： | SKYWEAL |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 儀器、儀表 / 其他儀器、儀表 |
| 標籤︰ | 液位計 , 液位控制器 , 液位傳感器 |
| 單價： |
-
|
| 最少訂量： | - |
產品描述
| ◆主要技術指標 | ||
| 工作壓力：最大工作壓力2.5MPa； | ||
| 最高介質溫度：80℃、100℃、180℃；介質粘度<150cP；介質密度>0.8g/cm3 | ||
| 測量範圍：L=300-4000mm； | ||
| 環境溫度範圍：0~80℃，相對濕度<90%，溫度漂移<0.02%/℃ | ||
| 精度： ±1.0%F．S，（量程1m以內為±10mm）顯示誤差：0.5%FS； | ||
| 測量導管外徑：Ф20~Φ25mm； | ||
| 防爆標誌：dⅡBT4-T6 | ||
| 連接方式：由用戶選擇。 | ||
| 變送輸出：4~20mADC；電氣接口：M20 X 1.5內螺紋；電源：24V±5% DC | ||
| 負載電阻（24VDC）：0~500Ω，帶就地顯示0~350Ω | ||
| 浮子材質：F4，PP，304，304+F4 | ||
| 超範圍保護：信號超範圍時，輸出大於20mA，但限制在28mA內； | ||
| 電源無極性保護功能。 | ||
| 點擊查看大圖 | ||
| ◆特點 | ||
| 結構堅固，耐溫、防腐、抗震。 | ||
| 標準4~20mA電流遠傳，抗干擾，通用性強。 | ||
| 標準結構，易安裝。 | ||
| 測量、變送、顯示（LED或LCD）三種功能一體，使用方便。 | ||
| ◆安裝使用 | ||
| 浮球液位計需垂直安裝，安裝法蘭必須與設備的連接法蘭相配。 | ||
| 浮球液位計浮球與導管之間不允許有異物進入，尤其是磁性含鐵物質，以保証浮球在導管上的滑動自如。PTFE防腐型 | ||
| 液位計，其隔離層，易被尖硬物刺破，在拆卸、安裝過程中不可用力過大，以不洩露為準，避免碰壁，以免刺穿划破。 | ||
| 本液位計不適用於大量結晶或結垢的介質。 | ||

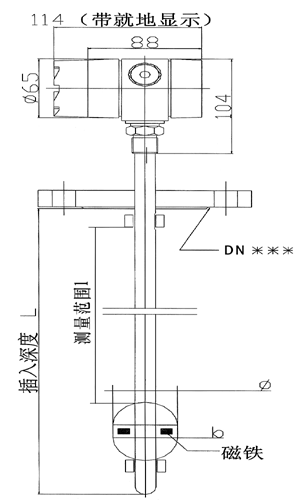

| ◆外形 | |
| 如圖所示 |
| ◆信號變送 | ||
| 本液位計採用WB-3000型一體化變送器，將液位信號經浮子中的磁藕合吸合液位計中的干簧管，將液位轉成電阻，再經一 | ||
| 體化變送器放大變換為標準的4-20mA電流信號。 | ||
| 將輸入信號線與輸出（電源）線+24V按正確極性接入： | ||
| 最高工作電壓不得大於36V，電源反接不會損坏內部電路，但不能工作；切不可將電源線接入輸入信號端子上，這樣將可 | ||

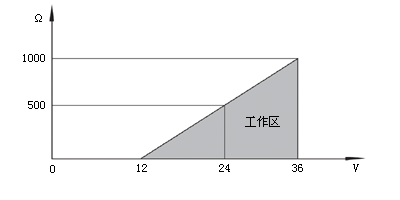

| 能損坏內部電路。當信號開路時，輸出將大於20mA，但為避免損坏變送器及配套儀表，內部電路將電流限制于20mA內。變送 | ||
| 器供電電源與負載應符合下圖： | ||
| ◆校驗方法 | ||
| 零位信號或將液位調整至零位，調整零位電位器，測量迴路電流，使其電流值為4mA，並符合精度要求。 | ||
| 輸入量程信號或將液位調整至量程，調整量程電位器，測量迴路電流，使其電流值為20mA，並符合精度要求。 | ||
| 分別輸入10%、30%、50%、70%、90%信號或液位，校核誤差。 | ||
| 變送器的校驗每六個月一次。 | ||
| ◆訂貨須知 | ||
| ⑴訂貨時需註明型號、介質密度、溫度、壓力，插入深度(L)、測量範圍(l)、法蘭標準、規格、數量； | ||
| ⑵如有特殊要求，請在訂貨時詳細註明。 | ||
| 產品規格︰ | UQZ(K)系列全防腐浮球液位顯示（控制）器是現場安裝的浮球液位儀表及變送單元傳感器，採用進口乾簧管和精密電阻 組成，干簧管開關隨液面變化而依次接通、斷開，使電阻值發生變化，二線制傳送將液位變化，經電路放大變換成標準的4~ 20mA電流信號，該液位計的接液部分材質全部採用PTFE，可廣氾應用於各類石化、化工企業，可測量任何種類、任意濃度 的酸、碱及強氧化劑等工藝介質的液位。 本變送器採用本安防爆結構，使用更安全。 |
|---|---|
