型號: | UM |
---|---|
品牌: | TECNOTION |
原產地: | - |
類別: | 電子、電力 / 電動機 |
標籤︰ | 直線電機 , 電機 , 馬達 |
單價: |
-
|
最少訂量: | - |

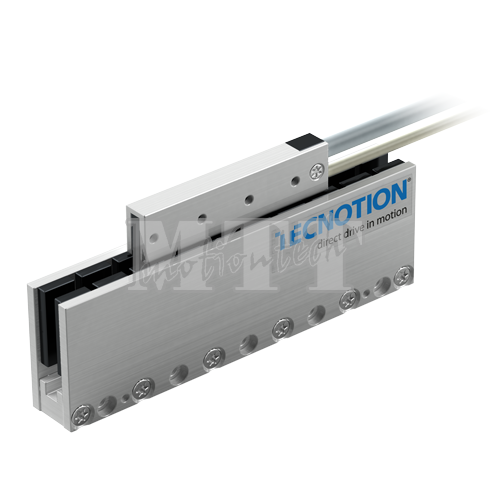

Tecnotion的線性UM-motor是奠基在非鐵心原理上。它的特色在於動能特性及呈現出無鑲齒效應的事實上,在與Philips緊密的合作,Tecnotion開發出獨特的知識和製造技術,用來生產在UM-motor開發出獨特的知識和製造技術,用來生產在UM-motor,提供了一系列具有競爭力且高品質與相當可靠的線性馬達。
規 格
參數 | 符號 | 單位 | UM3 | UM6 | UM9 | UM12 | ||||||||||||||||||||||||||||
繞組類型 | N | S | N | S | N | S | N | S | ||||||||||||||||||||||||||
電機類型,最大相-相電壓 | 3相同步無鐵芯, 230Vac rms (300Vdc) | |||||||||||||||||||||||||||||||||
峰值推力(溫升是20℃/s時) | Fp | N | 100 | 200 | 300 | 400 | ||||||||||||||||||||||||||||
連續推力 * | Fc | N | 29 | 58 | 87 | 116 | ||||||||||||||||||||||||||||
最大速度 ** | vmax | m/s | 10 | 18 | 10 | 18 | 10 | 17 | 10 | 16 | ||||||||||||||||||||||||
電機推力常數 | K | N/Arms | 36.3 | 19.9 | 36.3 | 19.9 | 36.3 | 19.9 | 36.3 | 19.9 | ||||||||||||||||||||||||
電機常數 | S | N2/W | 24 | 48 | 71 | 95 | ||||||||||||||||||||||||||||
峰值電流 | Ip | Arms | 2.8 | 5 | 5.5 | 10 | 8.3 | 15 | 11 | 20 | ||||||||||||||||||||||||
最大連續電流 | Ic | Arms | 0.8 | 1.5 | 1.6 | 2.9 | 2.4 | 4.4 | 3.2 | 5.8 | ||||||||||||||||||||||||
相-相峰值反向電動勢 | Bemf | V/m/s | 30 | 16 | 30 | 16 | 30 | 16 | 30 | 16 | ||||||||||||||||||||||||
電阻/相 * | Rph | Ω | 18.5 | 5.5 | 9.3 | 2.8 | 6.2 | 1.8 | 4.6 | 1.4 | ||||||||||||||||||||||||
電感/相 | Lph | mH | 6 | 1.8 | 3 | 0.9 | 2 | 0.6 | 1.5 | 0.4 | ||||||||||||||||||||||||
電氣時間常數 * | τe | ms | 0.35 | 0.35 | 0.35 | 0.35 | ||||||||||||||||||||||||||||
最大連續功耗 | Pc | W | 47 | 95 | 142 | 190 | ||||||||||||||||||||||||||||
熱阻 | Rth | °C/W | 1.8 | 0.9 | 0.6 | 0.45 | ||||||||||||||||||||||||||||
熱時間常數 * | τth | s | 36 | 36 | 36 | 36 | ||||||||||||||||||||||||||||
溫度傳感器 | PTC 1kΩ / NTC | |||||||||||||||||||||||||||||||||
動子重量 | W | kg | 0.084 | 0.162 | 0.24 | 0.318 | ||||||||||||||||||||||||||||
動子長度 | L | mm | 78 | 138 | 198 | 258 | ||||||||||||||||||||||||||||
電機吸引力 | Fa | N | 0 | 0 | 0 | 0 | ||||||||||||||||||||||||||||
磁極距 NN | τ | mm | 30 | 30 | 30 | 30 | ||||||||||||||||||||||||||||
電纜質量 | m | kg/m | 0.08 | 0.08 | 0.08 | 0.08 | ||||||||||||||||||||||||||||
電源電纜類型 | d | mm (AWG) | 5.3 (22) | |||||||||||||||||||||||||||||||
溫度傳感器電纜類型 | d | mm (AWG) | 3.2 (26) | |||||||||||||||||||||||||||||||
* 這些值只適用於當安裝面在20°C且電機在最大連續電流下驅動時,如果在您的應用中這些值不同,請檢查我們的選型軟件。
|
資料下載
Tecnotion UM系列無鐵心直線電機規格與尺寸圖 |
尺寸圖請查看下面產品圖片或在文件下載中查看
