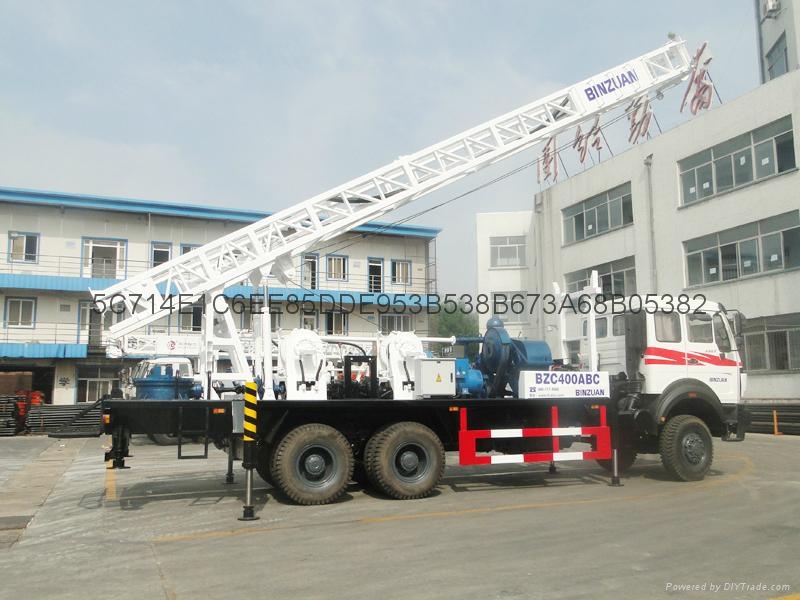

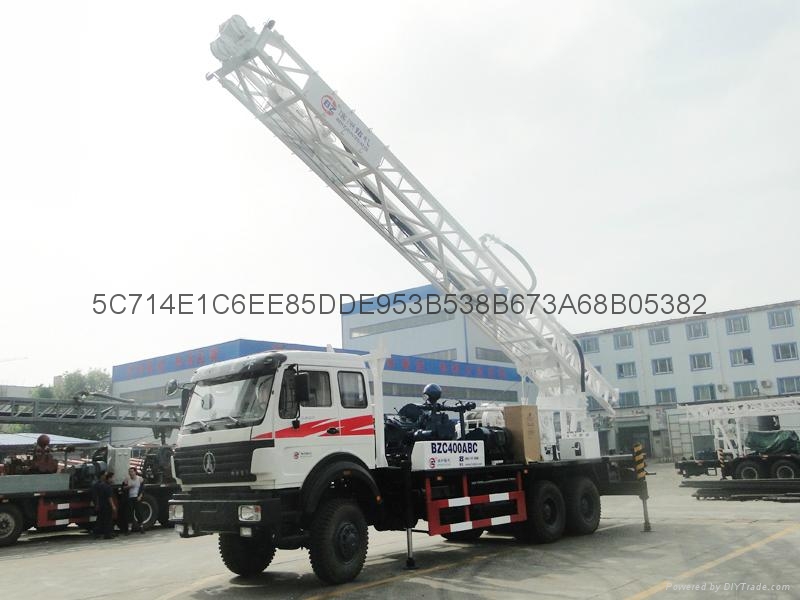

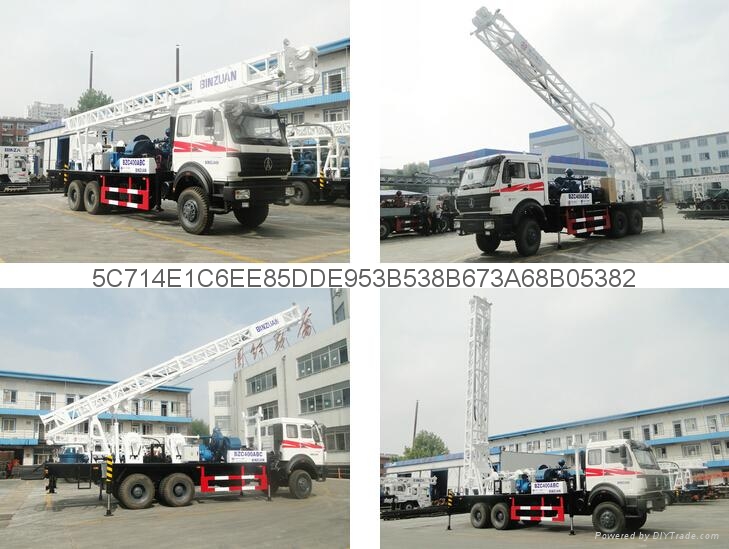

BZC400ABC車載式水井鑽機
| 型號： | BZC400ABC |
|---|---|
| 品牌： | 濱州鑽機 |
| 原產地： | 中國 |
| 類別： | 工業設備 / 建築及相關設備 |
| 標籤︰ | 水井鑽機 , 車載水井鑽機 , 汽車鑽機 |
| 單價： |
¥900000
/ 台
|
| 最少訂量： | 1 台 |
產品描述
◎BZC400ABC車載式水井鑽機採用車載自走式，是一種車裝轉盤式迴轉鑽機；鑽機選用北方奔馳生產6×6專用鑽機底盤，分動箱、主傳動系統、變速箱、雙卷揚機組、泥漿泵、轉盤、鑽塔、鋼絲繩給進機構 等均安裝在汽車底盤上；
◎鑽機以轉盤迴轉泥漿正循環鑽進為主要鑽探方式，配備BW850/2A臥式往復雙缸雙作用活塞泥漿泵，通過氣動控制離合器的結合與分離，採用泥漿作為沖洗液，通過柱塞泵高壓注漿實現正循環鑽進，如配備適當鑽探工具，也可適應其它鑽探工藝方法，可在粘土、砂層、基岩等多種地層中鑽進；
◎鑽機以汽車發動機為動力，加裝分動裝置和液壓系統，汽車行走、鑽井作業同機聯動；配置55千瓦電機和電控系統，在有電源的工地可外接電源，實現汽車發動機、電機“雙動力”鑽機作業；
◎鑽機可根據用戶要求選裝（MF）三相交流發電機組，為施工現場夜間照明或焊接維修提供方便；
◎鑽機配備液壓卷揚機、塔架滑輪組、水龍頭兩側弔環聯動輔助加壓裝置，遇到泥岩、強風化、基岩等地層結構可以輔助加壓鑽進，以提高成孔效率；
◎鑽機主傳動為機械傳動，鑽塔昇降，六個支腿平衡，四個調平支腿液壓控制，兩個機械支腿，分動箱、泥漿泵離合系統氣動控制；
◎鑽機外觀漂亮大氣，轉盤扭矩大，進尺快，適用農田水利工程、工業深水井、國防建設、水文勘探、地熱礦井水井鑽鑿，也可用於其它工程基礎孔施工，深受國內外客戶的歡迎。
◎根據用戶要求，配備美國壽力、日本PDSJI00S、瑞典阿特拉斯、國產開山、紅五環等廠家生產的空壓機，可實施氣動潛孔錘鑽進；若配備氣水兩用水龍頭、雙壁專用鑽杆、氣水分離器等，可實施氣舉反循環鑽進；如配備液動潛孔錘鑽具，使用常規850/2A泥漿泵可實現液動潛孔錘破岩鑽進；若配備其它專用鑽具，可實施取岩心等多種鑽探工法。
|
技 朮 參 數 |
||||
|
鑽孔深度(M) |
400 |
|||
|
鑽孔直徑(mm) |
500 |
|||
|
轉盤轉速(r/min) |
117；102；60；38；22；13；16。（r/min）; |
|||
|
轉盤扭矩(KN.m) |
5.4----50 |
|||
|
主卷揚單繩拉力(KN) |
40 |
|||
|
主卷揚最大拉力(KN) |
240 |
|||
|
副卷揚單繩拉力(KN) |
40 |
|||
|
副卷揚最大拉力(KN) |
160 |
|||
|
大鉤提升能力(KN) |
240 |
|||
|
塔架承載能力(KN) |
280 |
|||
|
鑽塔高度(mm) |
11500 |
|||
|
承重(t) |
25 |
|||
|
鑽杆 |
主鑽杆(mm) |
108×108×7500 |
||
|
副鑽杆(mm) |
Φ89×10×6050mm |
|||
|
液壓油泵
|
型號 |
CBQL-F550/F532-CFHL |
||
|
排量(ml/r) |
50/32 |
|||
|
額定轉速(r/min) |
2000 |
|||
|
額定壓力(MPa) |
20 |
|||
|
BW850/2A型 泥漿泵 |
缸套直徑(mm) |
150 |
||
|
活塞行程(mm) |
180 |
|||
|
理論流量(L/min) |
600 850 |
|||
|
額定壓力(Mpa) |
2 3 |
|||
|
沖次(min-1) |
58 82 |
|||
|
吸水管直徑(mm) |
127 |
|||
|
排水管直徑(mm) |
64 |
|||
|
輸入轉速(r/min) |
470 |
|||
|
輸入功率(kw) |
40 |
|||
|
外型尺寸(mm) |
2000×1030×1400 |
|||
|
重量(t) |
1.5 |
|||
|
配套動力 |
柴油機
|
型號 |
濰柴WP10.270柴油發動機 |
|
|
額定功率(KW) |
191 |
|||
|
轉速(r/min) |
2300 |
|||
|
最大扭矩 |
650N.m/1300-1500rpm |
|||
|
汽車底盤 |
型號 |
北方奔馳 |
||
|
驅動形式 |
6×6 |
|||
|
發動機 |
型號及型式 |
濰柴WP10.270柴油發動機 |
||
|
額定功率(KW) |
191 |
|||
|
轉速(r/min) |
2300 |
|||
|
外形尺寸(長×寬×高)(mm) |
2000×1030×1400 |
|||
|
輪胎 |
9.00-20或10.00-20 7.5V-20 |
|||
|
發電機組 |
型號 |
MF |
||
|
額定功率(KW) |
30 |
|||
|
額定電壓(V) |
400 |
|||
|
額定電流(A) |
27 |
|||
|
功率因數 |
0.8 |
|||
|
轉速(r/min) |
1480 |
|||
|
額定頻率（Hz） |
50 |
|||
|
絕緣等級 |
H |
|||
|
防護等級 |
IP21 |
|||
|
行走最高車速(Km/h) |
70 |
|||
|
重量(kg) |
19350 |
|||
|
運輸尺寸(長×寬×高)(mm) |
10360×2480×13314 |
|||
|
工作尺寸(長×寬×高)(mm) |
11986×2480×3852 |
|||
