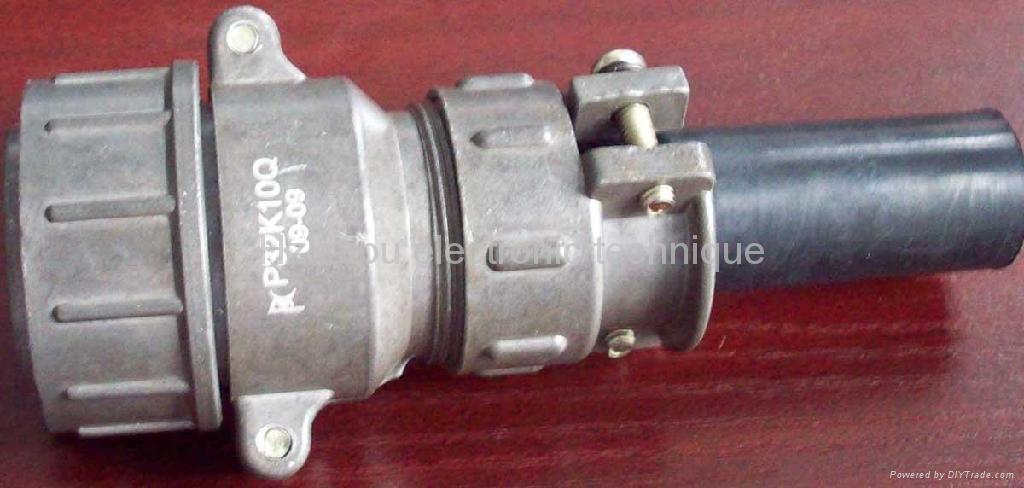

P 型通用型圓形電連接器被廣氾應用於各種電設備，電子儀器，儀表間的電信號連接，由固定在儀器上的部分（插座）和固定在電纜上的部分即插頭組成。它具有螺紋連接，接觸可靠，防震動，接觸電阻小，應用廣氾的特點，插座分普通非密封和密封型兩種類型，法蘭盤式。插頭帶聯結螺帽，供電纜與插座連接之用。符合標準 SJ/T10496.有軍品民品之分。

型號命名

               P  20  J   3   M  P  J

               1   2    3   4  5   6  7

1.主稱代號：   P 型電連接器

2.殼體號:     20,28,32,40,48,55,60

3.接觸件類型:  J—插針，K—插孔

4.接觸對代號:  3: 20號殼體型譜的第三款

5.電連接器類型：插頭不作標記,A—非密封插座,M—密封插座

6.尾附：P—直式屏蔽,Q—直式非屏蔽,R—彎式屏蔽,S—彎式非屏蔽，插座無尾附不注

7.針孔鍍層：J—鍍金,鍍銀不標註。

技術參數

密封式插頭座工作環境溫度-55°C~+55°C
