熱電廠蒸汽流量計

熱電廠蒸汽流量計
型號:LUGB-G
品牌:青島
原產地:中國
類別:電子、電力 / 儀器、儀表 / 流量儀表
標籤︰渦街流量計 , 高溫水熱量表 , 蒸汽流量計
單價: ¥100 / 件
最少訂量:1 件

產品描述



蒸汽流量計分飽和蒸汽(自備鍋爐)和過熱蒸汽(熱電廠供氣)

從計量補償角度出發,嚴格意義上講飽和蒸汽溫度、壓力、密度呈對應關係,補償形式可以溫度、壓力選擇其一,由於壓力變送器的精度高于溫度變送器的精度,壓力補償要比溫度補償更要準確,單價格略高于溫度補償;

由於熱電廠供氣絕大多數是過熱蒸汽,溫度、壓力不成對應關係,所以選擇補償形式要考慮溫度、壓力都要,同是要考慮傳感器的溫度和流量範圍

從選擇的流量傳感器角度出發:

由於渦街流量計在我們國家生產的曆史已經20多年,正規的生產廠家出產的渦街傳感器質量還是比較可靠的,也就是渦街流量計由於測量範圍的可以達到1:20甚至更高,在對外供氣計量中成為首選,很小的流量都可以較為準確的計量,但在安裝時要考慮安裝環境的影響:管道震動較小、沒有大功率的變壓器電磁場的干擾;

渦街流量計廣氾應用於各行業的蒸汽、氣體和液體流量的計算。本傳感器由於檢測體外置不直接接觸高溫介質,使檢測體壽命大大延長,其壽命理論計算值為 10 年,

    本傳感器生產過程嚴格執行行業標準( JB/T9249 — 1999 )和國家計量檢定規程( JJG198 — 94 ),為當前的工業計量、能源管理和工程設計提供了一種符合我國專業水準的新型流量計量產品。



蒸汽流量計的一般特點

1 、流量值低、流量範圍大;

2 、結構簡單,無運動磨損部件;

3 、測量精度高,阻力損失小;

4 、安裝方便,維修簡易;

5 、可遠距離傳輸流量信號,並能與計算機連網,實現集中管理;

6 、完整的傳感器通徑,具有 10mm--500mm 的 20 種不同通徑的傳感器。

蒸汽流量計技術指標

1 、確度等級: 液體 1.0 級、氣體 1.5 級(標準流量範圍內);

2 、公稱壓力: ① 通徑 ≥ DN200mm 2.5MPa ;

                ② 通徑 ≤ DN150mm 4.0MPa ;

                ③ 6.3 MPa ~ 25 MPa (協議定貨);

3 、被測介質溫度: 40 ℃~ 200 ℃, 280 ℃, 350 ℃, 450 ℃;

4 、壓力損失: 阻力係數 Cd ≤ 2.4 ;

5 、重複性誤差 % ≤ 1/3 準確度等級值;

6 、流量範圍: 8 : 1 ~ 40 : 1

7 、供電電源: 12 ~ 24VDC ;

8 、輸出信號: ① 電壓脈衝:低電平 ≤ 0.5V ,高電平 ≥ 5V ;

                ② 標準電流: 0 ~ 10 mA 、 4 ~ 20 mA DC ;

                ③ 標準電壓: 0 ~ 5 V 、 1 ~ 5 V

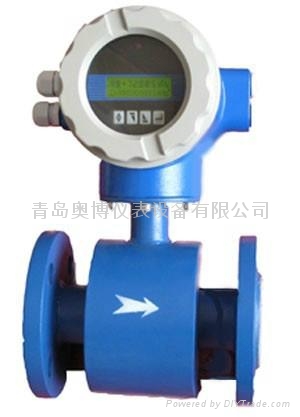

熱電廠蒸汽流量計 1熱電廠蒸汽流量計 2熱電廠蒸汽流量計 3
