PE500×750顎式破碎機使用說明書
一、用途
本破碎機用於粗碎、中碎抗壓強度不超過245MPa的各種岩石或礦石。
二、主要技術性能
進料口尺寸（寬×長）
500×750mm
調整範圍
50—100mm
最大進料粒度
425mm
偏心軸轉速
275r/min
處理能力
40—110t/h
總重量
12t
外形尺寸（長×寬×高）
1980X2080X1870mm
功率 power
55KW

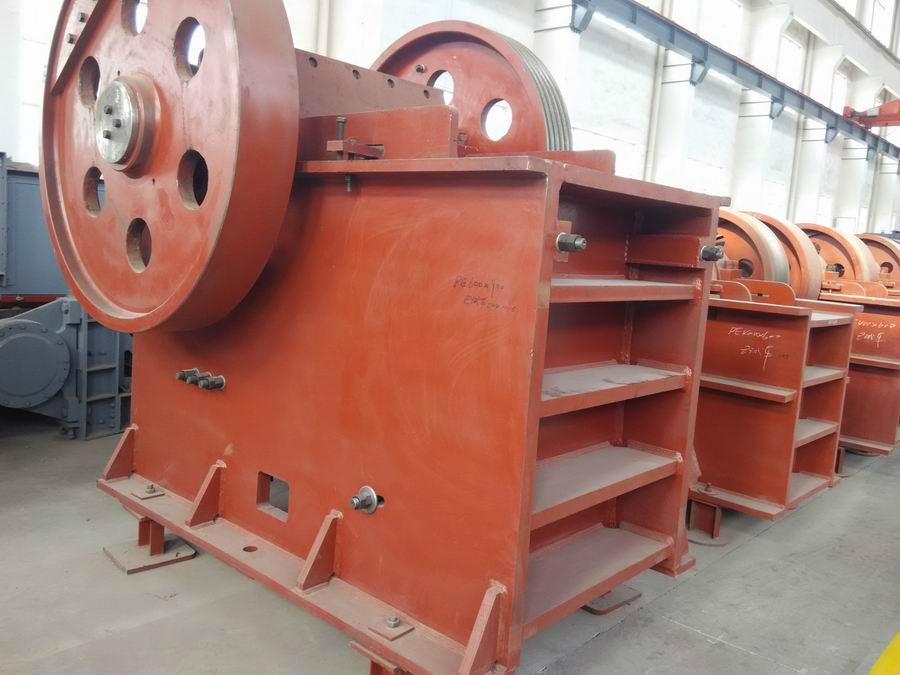

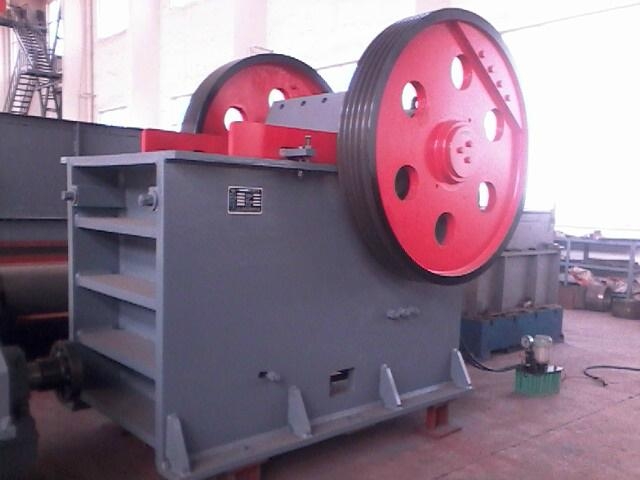

三、結構簡述
本機主要由機架、動顎、偏心軸、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸旋轉，使動顎按照已調好的軌跡進行運動，從而將破碎腔內物料予以破碎。
  機架系優質鑄鋼結構，機架前壁上裝有楔形螺栓緊固的固定顎板。在破碎機左右的機架內側壁上裝有邊護板，以保護機架內側壁的磨損。
  動顎為一成型鑄鋼件，正面裝有活動顎板，其上部借偏心軸與滾柱軸承懸挂在機架上、下部支承在肘板上，並與肘板成滾動接觸，在偏心軸兩端裝有飛輪和槽輪。
肘板的另一端支承于調整橫樑上並與其成滾動接觸。肘板除 對動顎起支承作用外，在外來不能破碎的異物，進入破碎腔內時，破碎機負荷物增加的情況下，起保險作用，既自身斷裂，從而保護其它機件不變損傷。
調整橫梁與機架側牆電焊鋼連接，當排料口調小時，首先放鬆拉杆彈簧和拉緊螺絲，然後用扳手旋轉止動螺釘，使止動螺釘向前頂起墊片組，再插入新增加的墊片，直至所要求的排料口尺寸時，先退回止動螺釘，使墊片組由動顎部件重量壓緊，再旋緊拉緊螺釘並緊固定。最後適當旋緊拉杆彈簧，反之則由小變大（抽掉墊片）。
易損零件明細表
零件名稱    材料          數量
肘板          鑄鐵 HT150          1
上邊護板
下邊護板   δ=35    A3   左右各1
固定顎板     高錳鋼ZGMn13     1
活動顎板     高錳鋼ZGMn13     1
肘板墊         鍛鋼45          1
