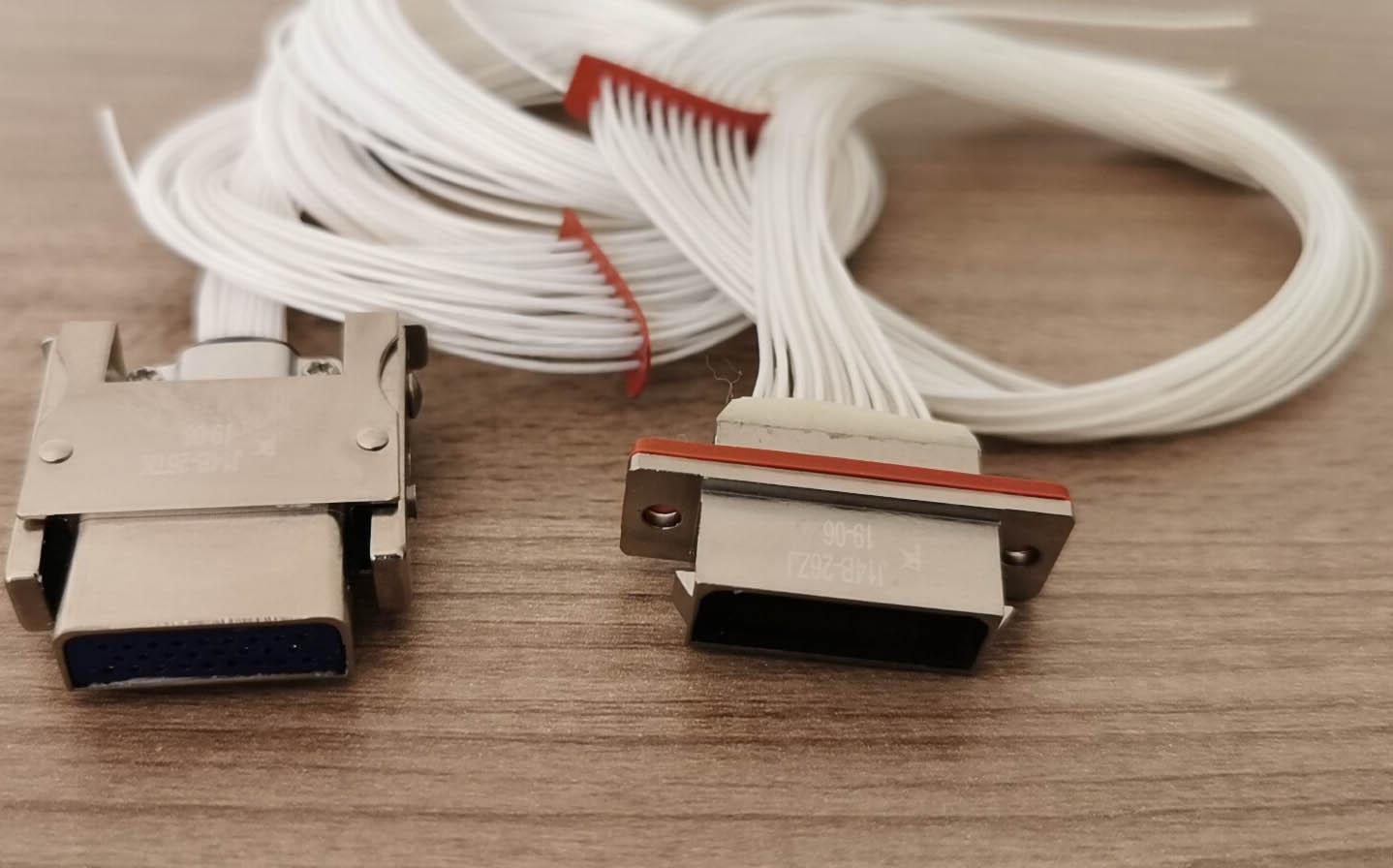

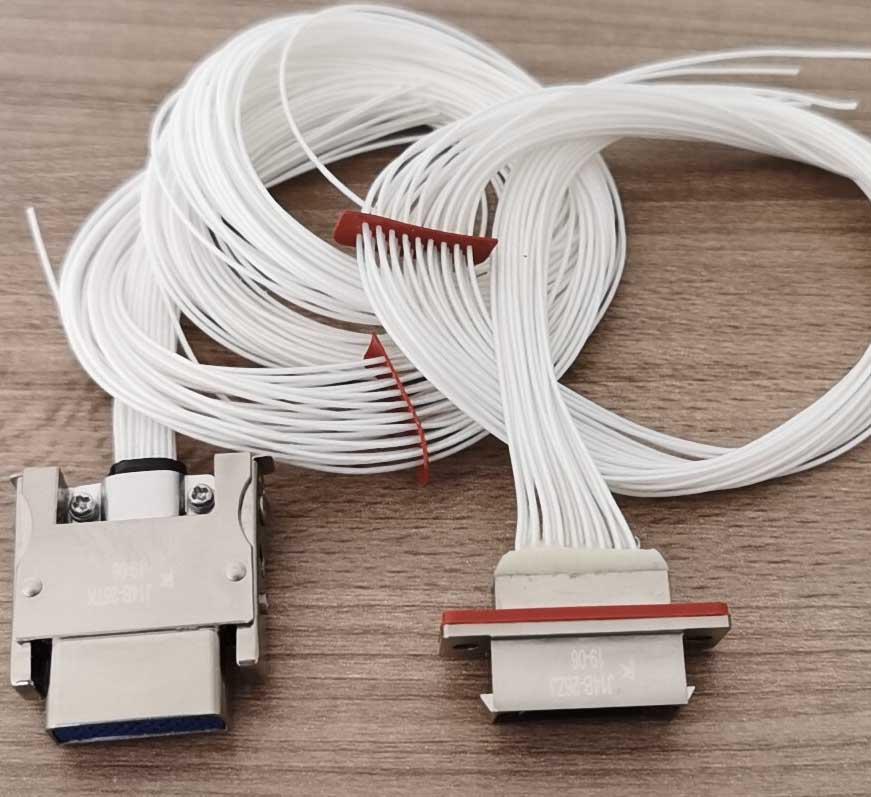

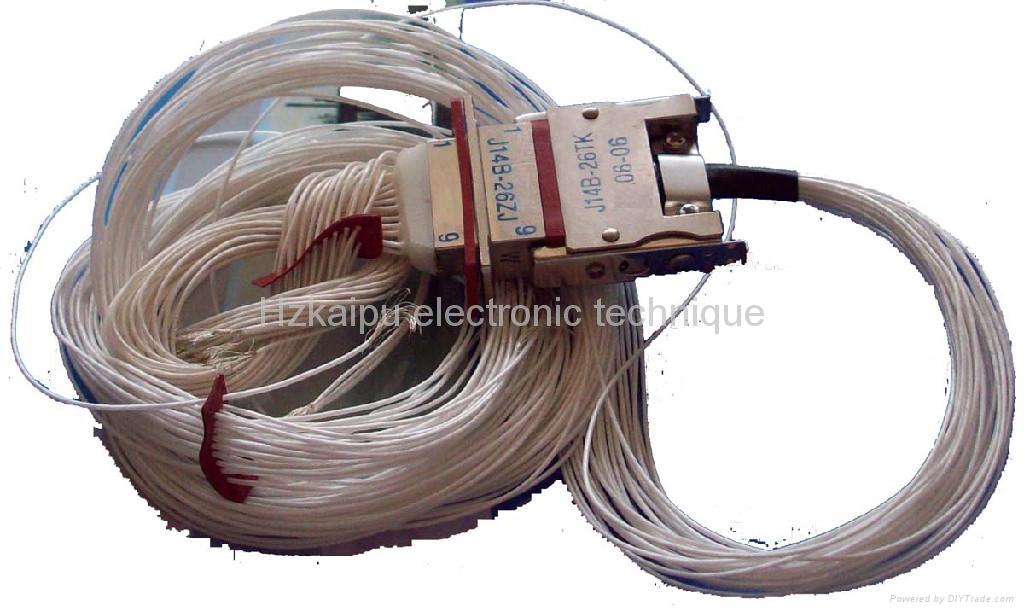

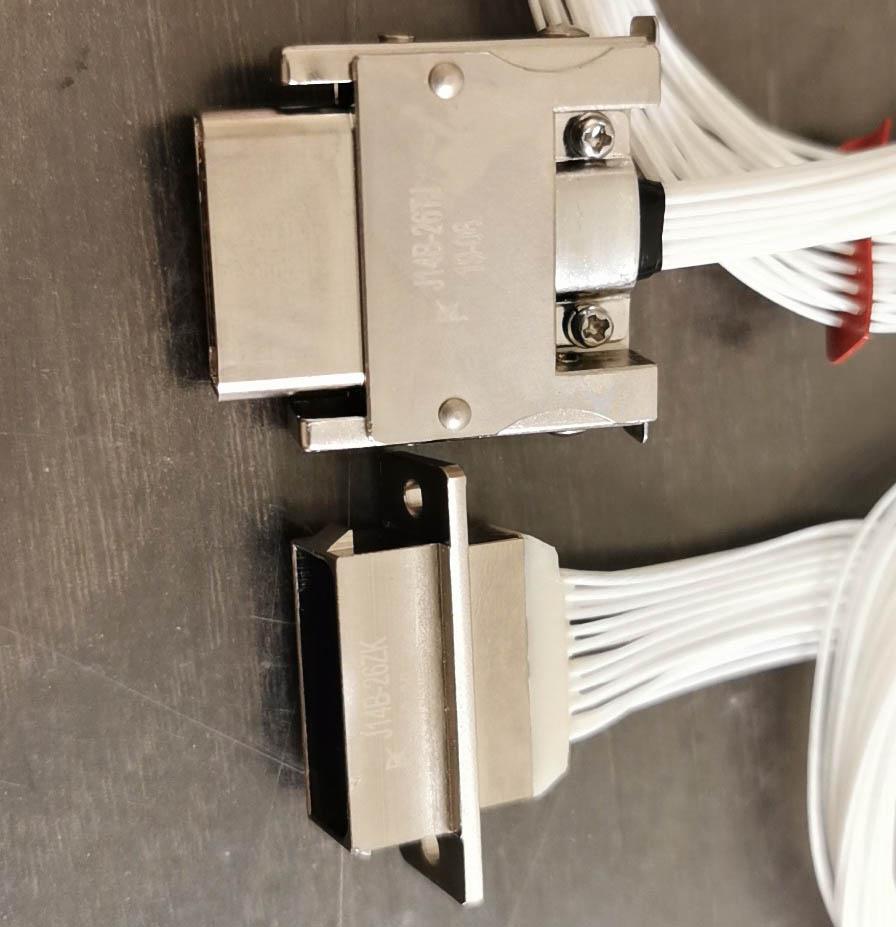

J14B系列軍品電連接器

J14B系列軍品電連接器
型號：J14B-26+0.3m
品牌：KP
原產地：中國
類別：電子、電力 / 電子元器件 / 端子、連接器
標籤︰矩形連接器 , 軍品接插件 , 軍品連接器
單價： US $142 / 套
最少訂量：3 套
發送查詢

產品描述

J14系列小型矩形軍品級電連接器屬於低頻電連接器。J14P系列連接器外殼採用高強度、耐高溫、可金屬化處理的非金屬復合材料注射成型。雙保險鎖緊機構，是矩形電連接器中兼顧操作快捷、使用可靠的連接鎖緊形式。圓角防反插設計。體積小，重量輕。端接形式為焊接。該系列產品規格齊全，可分為針式、孔式插頭；針式面板式、孔式面板式插座；針式電纜式、孔式電纜式插座等多種規格。另外J14A系列插座還有直插印製板形式和90°彎插印製板形式。J14B為焊好線的產品。
本產品適用於戰略武器系統、航天衛星系統、運載火箭、地面保障系統，也可廣氾用於各種電子儀器、儀表及電纜間的連接。
一、使用環境條件
工作溫度：-55～+125℃
相對濕度：溫度為40±2℃時,達90%～95%
大氣壓力：101.3kPa～1.33Pa
振動：頻率為10～2000Hz時,加速度達196m/s2
衝擊：980m/s2
加速度：780m/s2
二、主要技術特性
額定電流(A)：
接觸件插配直徑mm
0.8
1
1.5
2
額定電流
3
5
10
15
接觸電阻（W）：
接觸件插配直徑mm
0.8
1
1.5
    2
壽命試驗前
0.006
0.003
壽命試驗后
0.010
0.005
絕緣電阻：
    正常條件下：2000MΩ；
    高溫條件下：1000MΩ；
    潮濕條件下：20MΩ；
耐電壓：
    正常條件下：800V
    低氣壓條件下：250V
機械壽命：500 次
三、型號標記示例

舉例
插頭：J14B系列，51芯普通焊接插針的插頭型號為J14B-51TJ
插座：J14B系列，51芯插孔，插孔90°彎式插配印製板，法蘭盤為側面安裝的插座型號為J14B-51ZK1B2
使用組合
具有相同改型序號、相同接觸件數目的插針式插頭與插孔式插座（或插孔式插頭與插針式插座）能互配使用。
　　如：J14B-51TJ與J14B-51ZK1B2，J14C-26TK與J14C-26ZJL能互配使用。
四、型號規格、外形及安裝尺寸
   普通插頭與普通焊接電纜式、面板式插座
產品規格︰三、型號標記示例
J14B一般情況下為焊接電線后的J14A
舉例
插頭：J14B系列，51芯普通焊接插針的插頭型號為J14B-51TJ
插座：J14B系列，51芯插孔，插孔90°彎式插配印製板，法蘭盤為側面安裝的插座型號為J14B-51ZK1B2
使用組合
具有相同改型序號、相同接觸件數目的插針式插頭與插孔式插座（或插孔式插頭與插針式插座）能互配使用。
　　如：J14B-51TJ與J14B-51ZK1B2，J14C-26TK與J14C-26ZJL能互配使用。
四、型號規格、外形及安裝尺寸
普通插頭與普通焊接電纜式、面板式插座
產品優點︰J14B系列小型矩形軍品級電連接器屬於低頻電連接器。J14P系列連接器外殼採用高強度、耐高溫、可金屬化處理的非金屬復合材料注射成型。雙保險鎖緊機構，是矩形電連接器中兼顧操作快捷、使用可靠的連接鎖緊形式。圓角防反插設計。體積小，重量輕。端接形式為焊接。該系列產品規格齊全，可分為針式、孔式插頭；針式面板式、孔式面板式插座；針式電纜式、孔式電纜式插座等多種規格。另外J14B系列插座還有直插印製板形式和90°彎插印製板形式。
本產品適用於戰略武器系統、航天衛星系統、運載火箭、地面保障系統，也可廣氾用於各種電子儀器、儀表及電纜間的連接。
一、使用環境條件
工作溫度：-55～+125℃
相對濕度：溫度為40±2℃時,達90%～95%
大氣壓力：101.3kPa～1.33Pa
振動：頻率為10～2000Hz時,加速度達196m/s2
衝擊：980m/s2
加速度：780m/s2
二、主要技術特性
絕緣電阻：
正常條件下：2000MΩ；
高溫條件下：1000MΩ；
潮濕條件下：20MΩ；
耐電壓：
正常條件下：800V
低氣壓條件下：250V
機械壽命：500 次
主要市場︰全球
參考單价︰142
付款方式︰預付
最小訂量︰3
交貨日期︰4 周
認可標準︰GJB142A
J14B系列軍品電連接器 1J14B系列軍品電連接器 2J14B系列軍品電連接器 3J14B系列軍品電連接器 4J14B系列軍品電連接器 5
