產品特點
應用在煤礦、礦井等高危場所
外殼採用不鏽鋼材料製造
直立安裝
防護罩、攝像機、云台集成
高分辨率黑白攝像機
帶冷光投射燈
350°最大水平轉動範圍
+90°~ -90°垂直轉動
視窗採用堅固的鋼化平板玻璃
採用支架安裝或基座安裝 防護等級達IP66

產品描述

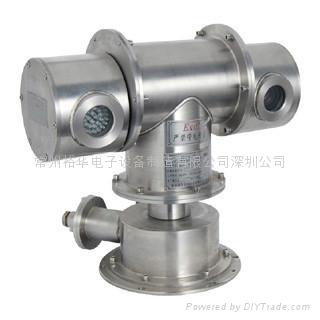

KBA113A礦用防爆攝像儀云台一體機是最新的防爆監控設備，它融合了眾多的優點，憑借成熟的設計理念，使得礦用監控設備的易用性和可操作性得到有效提升。該產品可單獨應用在具有易燃易爆氣體的礦山、礦井環境中。

機體採用一體化結構設計，集高清晰黑白攝像機、六倍變焦鏡頭、全方位云台于一身，云台與攝像儀之間無外連接線纜，能作水平、垂直、全方位旋轉。

冷光投射燈提高低照度環境下的監視效果。

供電電壓127VAC。

具備8°/s的水平轉速，270°或者350°的水平轉角；8°/s的垂直轉速，-45°~+45°或者-90°~+90°垂直轉角。

配合KTG102-127礦用隔爆光端機，可以實現光纖遠距離高品質傳輸。

不鏽鋼構造，能在0℃到+40℃溫度條件下長時間穩定工作。

視窗採用特殊的鋼化平板玻璃製作，在堅固耐用的同時，保証了畫質的清晰。

安裝方便，可選用固定支架、基座、立柱、塔架方式安裝。

認証
防爆標誌           ExdⅠ
防爆合格証號     2072976
煤安標誌號        MAK070006
生產許可証編號  XK06-123-00251

機械指標
材質                 不鏽鋼304或者316L
防護等級           IP66
水平轉動           270°或者350°
垂直轉動           +90°~ -90°或者+45°~ -45°
水平轉動速度     8°/S
垂直轉動速度     8°/S
視窗                 厚度16mm
視窗面積           Φ66mm
出線孔數量        2
出線孔螺紋規格  M24x1.5
單位重量           25Kg
運輸重量           35Kg
安裝方式           固定支架、基座、立柱

電氣指標
輸入電壓           127VAC, 50/60Hz
輸入電壓範圍     -25%~+10%
工作電流           ≤1A
功耗                 67W
冷光燈投射距離  20米
冷光燈投射角度  30°
控制方式           電壓驅動
 云台驅動電壓    127VAC
 鏡頭驅動電壓     6VDC~12VDC
 紅外燈供電電壓 127VAC
 冷光燈供電電壓 127VAC
電氣連接           14芯綜合電纜連接視頻、電源、控制
 云台控制          5芯電纜
 鏡頭控制          4芯電纜
 視頻輸出          同軸電纜
 電源輸入          2芯電纜

攝像機及鏡頭參數
制式                 NTSC, PAL
掃描方式           2:1隔行掃描
圖像傳感器        1/2″ CCD
同步系統           內同步
視頻輸出           復合視頻，1Vp-p，75Ω
線數                 570線
最低照度           0.0003Lux，F1.4
信噪比              50dB
焦距                 8mm~48mm
光圈                  F1.2~560
視角                 44.6°（Wide）/ 8.0°（Tele）
