標清無線移動視頻傳輸設備

標清無線移動視頻傳輸設備
型號:SM-W3032A
品牌:賽迪訊
原產地:中國
類別:電子、電力 / 通信和廣播電視設備 / 其他通訊產品
標籤︰賽迪訊科技 , W3032 , 無線圖像
單價: -
最少訂量:1 件
發送查詢
点击这里给我发消息

產品描述

產品介紹:
        SM-W3032A
無線圖像實時傳輸系統,是我公司生產的廣播級高清晰的圖像實時傳輸系統。採用當前領先的 COFDM 調製技術,有相對窄的空中帶來( 2MHz )和很強的抗多徑干擾能力,克服模擬技術和常規調製技術下圖像傳輸多徑反射及遮擋所帶來的困擾,實現在高速運動中拍攝並實時非視距傳輸高質量圖像,特別適合於複雜環境的使用;視音頻編碼採用 MPEG2 標準,清晰度達到D1720*576@PAL/720*480@NTSC ,具有畫質清晰,色彩亮麗,圖像流暢的特點。
應用範圍:

可應用於 公安、消防、 交警、人防應急、城管執法、環保監控、消防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等 . 適合城區、海上、山地等多種複雜環境中高質量圖像的實時移動傳輸。
產品特點與優勢:
        適合高速數據傳輸,速率一般大於 2M bps ,滿足高質量視音頻的傳輸 。高質量的視音頻除對攝像機的要求外,對編碼流、信道速率要求十分高。
        COFDM
技術每個子載波可以選擇 QPSK 16QAM 64QAM 等高速調製,合成后的信道速率一般均大於2M bps 。因此,可以傳輸 MPEG2 4:2:0 4:2:2 等高質量編解碼,接收端圖像分辨率可達到 576×720 480×720 ,滿足後期分析、存儲、編輯等要求。
COFDM 具備很好的抗電磁干擾性能

對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越,通過各個子載波的聯合編碼,具有很強的抗衰落能力。在單載波系統中(如數字微波,擴頻微波等),單個衰落或干擾能夠導致整個通信鏈路失敗,但是在多載波 COFDM 系統中,僅僅有很小一部分子載波會受到干擾,並且這些子信道還可以採用糾錯碼來進行糾錯,確保傳輸的低誤碼率。
信道利用率很高:

這一點在頻譜資源有限的無線環境中尤為重要;當子載波個數很大時,系統的頻譜利用率趨於 2Baud/Hz
車載設備應用形式:

適用於單兵車、車指揮中心。由於設備功率大距離遠、可進行現場大範圍移動式高清晰圖像傳輸。視距下可傳輸90公里

 發射機技術指標

工作頻段:

300MHz800MHz,頻率可調20MHz(通過控制面板設置頻率步進125KHz

輸出功率:

10-30W可調

延時:

<100ms



符合MPEG-2技術標準

工作電壓:

DC12V

功率調節:

通過控制面板調功率10W-30W連續可調

供 電:

DC 12V/6.5A

通道帶寬:

4/6/8MHz

電池:

可連續工作4小時供電

碼流:

0.8Mbps~6Mbps

傳輸距離:

機載使用> 150 公里 ;海事應用:> 70 公里;城區應用> 8 公里;郊區應用: 15 公里

調製方式:

COFDM2K, QPSK

使用方式:

揹負

音視頻格式

MP@LL



一路ASI/SPI接口,(可選)

視頻輸入:

PAL/NTSC

FEC

Viterbi 1/22/33/4

音頻通道:

Line Input/Output0dBm@10kΩ

保護間隔:

1/321/161/81/4

圖像清晰度

傳輸速率為25/s時,分辨率為720×576

供電:

DC12V

誤碼率:

≤10-6

外形尺寸:

485 ×340 ×90 mm (L×W×H)



具有電源指示,音視頻輸入狀態指示

重量:

車載式5.0kg



提供一路視頻、二路音頻;



前面板提供三個指示燈;電源指示、功率指示、視頻指示

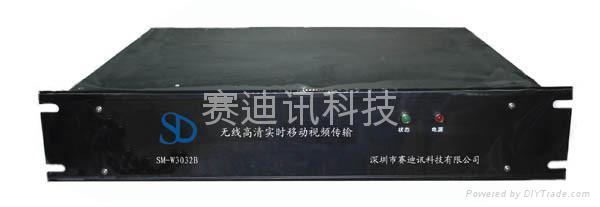

接收機技術指標

接收方式:

多天線分集技術

外形:

1U19英吋機箱

音頻輸出:

兩路 (PAL/ NTSC

重量:

2.0kg

視頻壓縮標準:

MPEG-2



利用遙控器可在顯示器上顯示信號強度、信號質量

視頻速率:

25/S



前面板提供電源指示、紅外線指示

分辨率:

720×576

供電:

AC 220V

接收靈敏度

-100dBm



提供RJ45接口(可選)

通過紅外燈用遙控器可調頻率、信道帶寬、保護間隔。(可在顯示器上顯示)
