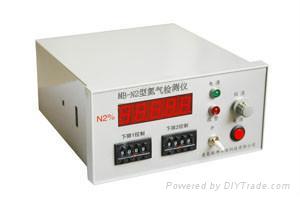

氮氣檢測儀

型號：	MB-2N
品牌：	明博環保
原產地：	-
類別：	電子、電力 / 儀器、儀表 / 分析儀器
標籤︰	氮氣檢測儀 , 氮氣分析儀 , 氮氣濃度
單價：	-
最少訂量：	1 台

發送查詢

產品描述

氮氣檢測儀廣氾用於化肥、石油化工、空分以及生物發酵等工業生產過程中氮氣含量的檢測 .空分制氮、化工流程氮氣純度自動分析，磁性材料等高溫燒結爐的保護性氣體中氮含量分析；電子行業、玻璃、建材行業等工業生產過程中氮氣純度的在線檢測。

一、概述

本儀器是採用測氧原理, 通過氧氣傳感器把氣體中的氧濃度轉換成電信號,經減法器的計算從而倒算出氮氣含量，並直接顯示被測氣體中的氮氣百分比含量。儀表採用先進的中大規模集成電路及5位半L E D高亮度數字顯示器，具備數碼撥盤設定下限控制功能，方便快捷。當被監控系統的氮含量低於設定值時,控制觸點啟動，並有聲/光同時報警。儀表還有4-20MA同步信號輸出，並有自動穩零功能，儀器能直接顯示十萬分之一讀數(99.999%)，具有響應快、精度高、穩定、可靠、操作簡便等特點。本儀器可利用空氣的氮氣的含量79.0%定標，操作方便，並設有量程自動轉換電路，當氮氣濃度大於90.3%時，這時儀器量程自動轉換，讀數為90.300%。

當氮氣濃度低於1號下限設定值時(假如是99.96%),報警指示燈亮，同時有報警聲響，1號報警輸出開關啟動(可當預警提示,或啟動相應的設備).. 當氮氣濃度繼續下降低於2號下限設定值時(假如是99.93%), 2號報警輸出開關啟動.(可根椐需要啟動相應的控制設備)..這樣更有利於產品質量的生產管理.如果只用1路設定值,那就把2號下限控制數碼撥至90.00即可.2種儀表都帶有4～20mA信號輸出可與記錄儀連接。
本儀器適用於變壓吸附制氮機，空分設備，以及氮氧混合氣中的氮氣濃度分析、監測和控制。

二、產品特點

報警點及觸點輸出任意設置,N2 顯示供用戶選擇,進口新型長壽命的離子流檢測器，靈敏度高、響應速度快,上下限報警點能在全量程范,高精度的溫度自動補償系統，消除環境溫度的影響。

檢測原理：傳感器
監測氣體：氮氣

三、技術指標：

1.測量範圍：70～99.999%
2.精度： 98～99.999±0.02％N2 ；

3.最小檢測量： 0.001％
4.響應時間： ≦10秒

5.環境溫度： 0～40℃；
6.環境濕度： ≤85%RH。；
7.電源： 220V±10％；
8.穩定性：48小時內漂移小於±0.2％

9控制點容量：A C220 V 1 A

10.外形尺寸：160×160×80mm(長×寬×高)(開孔尺寸150×75)

11.重量： 1.2Kg
12.記錄輸出：4～20mA

13.功耗: ≤5 W

四、原理：

儀器由氧電極、放大器、比較器、減法器,報警器等部分組成。氧電極：為極譜法隔膜式，採用鉑金為陰極，銀氯化銀為陽極，以聚四氟乙稀為滲透隔離膜，氣樣中氧可透過薄膜到達陰極，在650mV的極化電壓下發生如下反應。

陰極：O₂+H₂O+4e→40H^—

陽極：Ag⁺+C1^-→AgC1↓+e

反映可迅速達到平衡，同時產生一個極限擴散電流，此電流的大小正比于氣樣中的氧分壓。此電流通過放大器放大，通過減法器由顯示屏直接顯示出被測氣中的氮氣含量，同時輸出4-20電流.供外接記錄儀或微機作數據記錄，可使測量資料存檔。另外信號經撥盤數碼開關控制.，當被測氣體中的氮氣含量超過設定值時，儀器發出聲,光報警.同時啟動相應的控制繼電器動作,以帶動各類控制設備.
