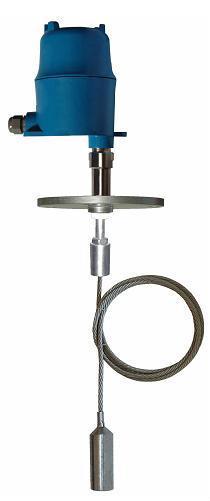

射頻導納物位變送器採用導納測量法將被測介質的阻抗和容抗信號綜合在一起，提高了長期測量的可靠性、穩定性、靈敏度和精度，幾乎能測量所有介質的物位而不受傳感大器探頭上挂料、溫度、介質密度變化影響。

   射導納物位變送器可廣氾應用於石油、化工、冶金、電力、醫藥、食品、造紙、建材等工業領域的液位、料位的連續測量。變送器將被測物位轉換成4~20mADC標準電流信號，可以與DDZ – III 型電動儀表及DCS集散控制系統配套使用，實現工藝流程的自動檢測和自動控制。

結構及工作原理

二線制射頻導納物位變送器利用電容的變化來測量貯罐內的料位，它是一種精確而獨立的過程測量儀表。變送器隨着貯罐內料位的變化，電極與罐壁之間的電容量也隨之變化。

   二線制射頻導納物位變送器的固態電子線路將連續監測這一變化，並將這一變化與一個非常穩定的基準電路進行比較然後輸出一個與料位成正比的精確而以獨立呈線性變化的4~20mADC電流信號，遠傳至控制室，實現工藝流程的自動控制。

主要技術參數

工作電源：24VDC

輸出信號：4~20mADC

負載電阻：＞300Ω

響應時間：20mS

相對溫度：≤85％

防爆等級：ExdiaIIBT4

防護等級：IP65

電纜的電感、電容：≤2mH，0.8μF

安裝方式：頂裝、側裝

連接方式：3/4″NPT  3/4″管螺紋 1–1/2″管螺紋 法蘭（可選）

接液材質：316不鏽鋼，陶瓷，1Cr18Ni9Ti，四氟乙烯，高溫塑料

環境溫度：-40℃~+60℃

介質溫度：-180℃~+500℃
