ZY-30錨杆拉拔儀（杭州同祺）

一、錨杆拉拔儀概述

錨杆拉拔儀（又稱鋼觔拉拔儀、錨杆拉力計）是用於測試螺杆與基礎件結合的牢固程度，它廣氾用於采煤、國防、交通運輸等各種坑道作業，是一種簡便科學測試工具。手動油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站，在使用配套油缸及專用工具的情況下進行各種作業檢測等。

二、錨杆拉拔儀結構及特點

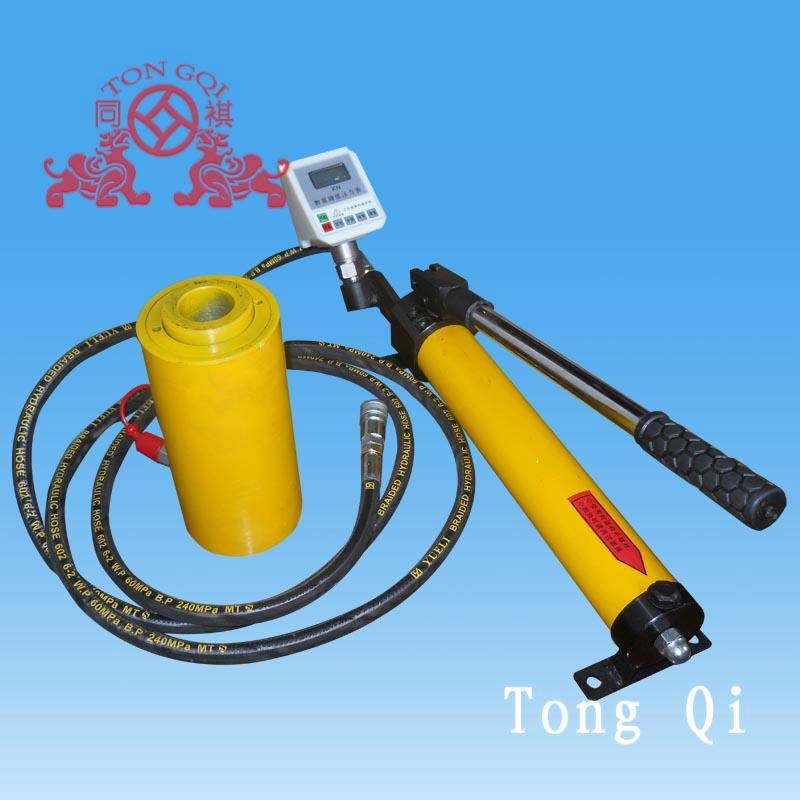

錨杆拉拔儀分手動油泵，配套空心油缸兩部分，並用高壓橡膠管連接而成。在手動泵體內有高低壓兩路及相應的閥，故在輕負荷時，大量的低壓油與少量的高壓油同時進入油缸，使活塞迅速上升，重負荷時，低壓油自動卸荷排回油管，以減輕壓杆所需作用力，降低勞動強度。由於手動油泵和空心油缸是分離的，所以油缸在使用時，不論直立橫臥式倒置均勻。被測螺杆所受之拉力可先在壓力表上直讀出指示數（MPA）,並在換算表中查出相應的承受拉力（噸）。如使用的是數顯峰值表直讀顯示即可，使用數顯峰值表詳讀使用說明書。

三、錨杆拉拔儀油泵的性能與規格

壓力	高壓	MPa	63
	低壓		1
流量	高壓	M1/次	2.3
	低壓		12.5
最大手搖力（約）		N	500
重量		Kg	9
外形尺寸（長寬高）		mm	630*175*170
貯油量		L	0.7

四、錨杆拉拔儀技術參數

空心油缸	1、額定拉力（T）	30
	2、公稱油壓（MPa）	60
	3、活塞最大行程(mm)	自動60	手動80
	4、中心孔內徑(mm)	45
	5、重量(Kg)	自動12	手動11.8

五、錨杆拉拔儀裝箱單

1、液壓缸 1 個

2、手動泵（帶包裝鐵箱）或木箱 1 台

3、產品合格証 1 份

4、使用說明書   1份

5、連接電纜線 1 根

6、保修卡 1 份

7、數顯壓力表 1 只

用於玻璃幕牆檢測的是ZY-100錨杆拉拔儀，技術參數如上面所示。

六、錨杆拉拔儀選配件

M6、M8、M10、M10、M12、M14、M16、M18等的轉換接頭、夾片、夾套和拉杆

七、錨杆拉拔儀注意事項

錨杆拉拔儀嚴禁超負荷使用，數顯峰值表禁止超出最大量程。

應保持系統清潔，連接拉油管前應將接頭處灰塵擦淨，油缸測試完畢應復位。

油缸工作時底部應擺平放穩，與所測錨杆成直線，不得超行程工作。

高壓膠管每年應作一次耐壓試驗，以防老化發生意外
