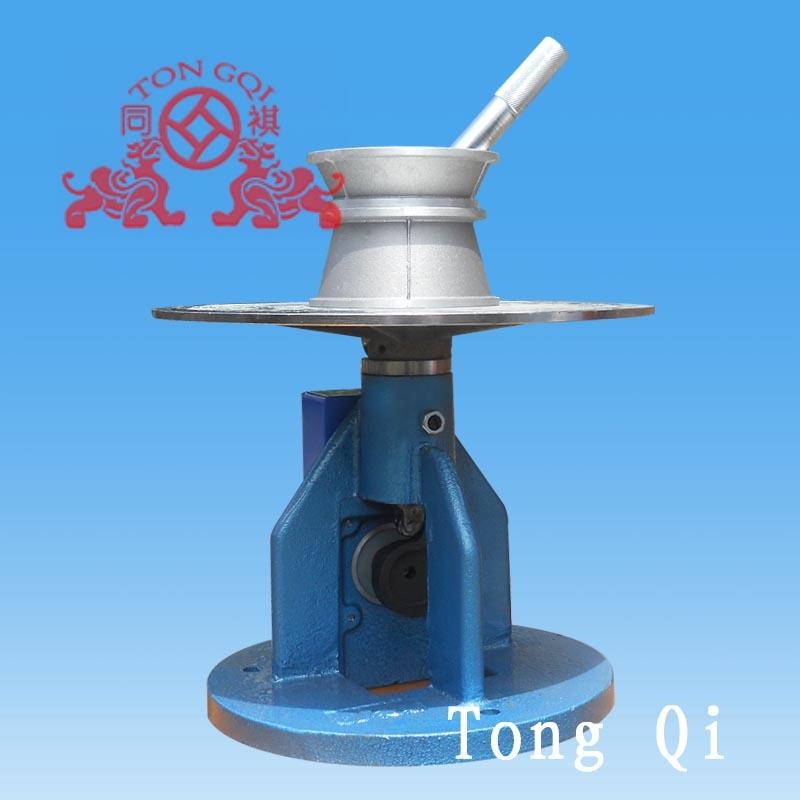

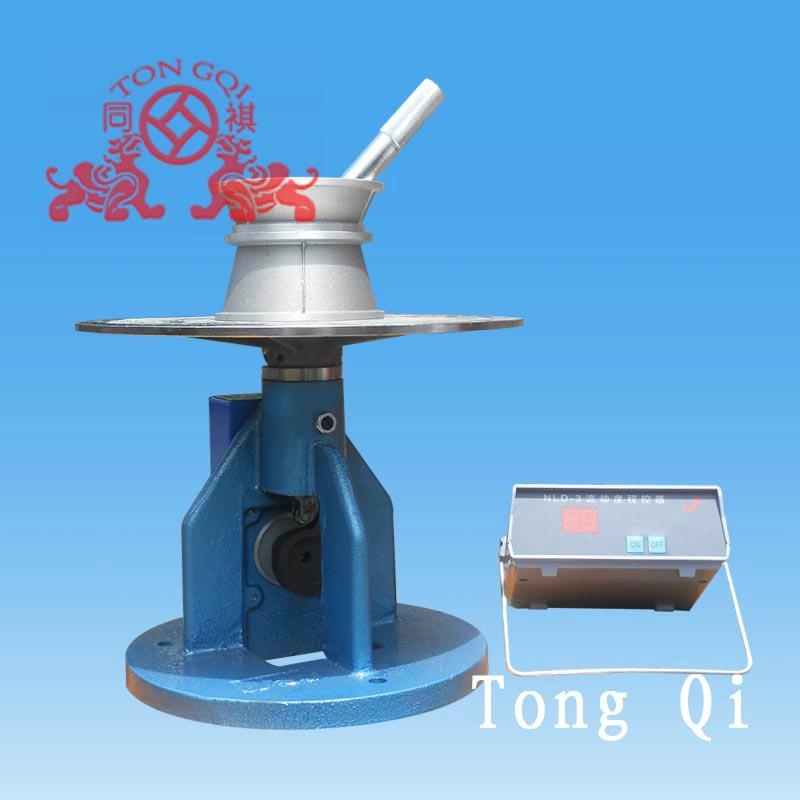

NLD-3水泥膠砂流動度測定儀

一、水泥膠砂流動度測定儀概述

NLD-3型水泥膠砂流動度測定儀（又稱跳桌）由中國建築材料科學研究院與參研製，用於2005年發布的新標準GB/T2419-2005《水泥膠砂流動度測定方法》的流動度試驗，是該標準唯一指定用儀器。

二、水泥膠砂流動度測定儀主要參數

1、振動部份總重量：4.35Kg±0.15Kg

2、振動部份落差：10mm±0.2mm

3、振動頻率：1Hz

4、振動次數：25次

5、圓盤桌面直徑：￠300±1 mm

6、包裝尺寸：440*410*450mm

7、毛重/淨重：26kg

8、凸輪表面硬度：不低於55HRC

9、搗棒長度：不小於200

10、搗棒直徑：￠20

11、材料：鑄鋼，工作面鍍硬鉻

三、水泥膠砂流動度測定儀安裝調試

水泥膠砂流動度測定儀必須可靠接地，儀器用膨脹螺栓固定在基座上。儀器基座由混凝土澆筑而成（或磚混基礎），底面尺寸約為400*400mm，高約690mm。在基座和儀器機架之間宜填墊圈（見圖八.基礎安裝圖），可通過調整墊圈高度調節桌面水平。儀器安裝后，其桌面沿彼此成直角的兩個直徑方向測量時均應成水平。跳桌安裝好后，採用流動度標準樣(JBW01-1-1)進行檢定，測得的流動度值如與給定的標樣流動度值相差在規定範圍內, 則該跳桌的安裝及使用性能合格。

四、水泥膠砂流動度測定儀使用方法

試樣的製作與填裝方法按GB2419-2005和GB17671-1999的有關規定，也可參照本說明書附錄。

1、使用前，請用檢規檢查落距。

2、將插頭接入計數器后對應孔內，將計數器接通電源。

3、如跳桌在24小時內未被使用，先空跳一個週期25次。

五、水泥膠砂流動度測定儀維護與保養

使用完畢后，應擦淨儀器，清除儀器週圍殘留膠砂，用輕油稍稍潤滑推杆、桌面和凸輪表面。長期不用，儀器應防塵保護，控制器放置在包裝盒內。

如儀器不計數，請檢查接近開關是否鬆動、與凸輪間隙是否為1mm~2mm，如有偏離或鬆動，請調整間隙后緊固。
