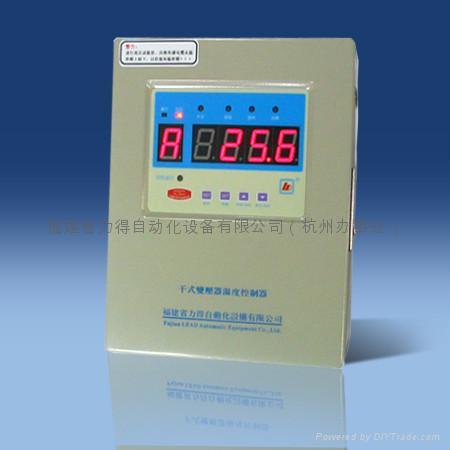

LD-B10干式變壓器溫控儀

型號：	LD-B10-B220
品牌：	力得
原產地：	中國
類別：	電子、電力 / 儀器、儀表 / 溫度儀表
標籤︰	B220D , B220F , B220E
單價：	-
最少訂量：	-

發送查詢

產品描述

一、主要特點

▲採用大數碼數字顯示器，使溫控器的工作狀態及測量值的顯示更加直觀。
▲採用了I2C調整與存儲技術，實現斷電數據保護存。
▲具有“模擬輸出狀態檢測”的人性化功能和黑匣子功能。
▲採用線性度高的鉑電阻（Pt100）與非線性的熱敏電阻（PTC）共同進行繞組溫度檢測與控制，大大地提高了系統的可靠性。
▲溫控器具有超溫報警，超溫跳閘，風機啟停功能。
▲具有4－20mA模擬電流輸出和RS－485通訊功能。

二、型號及功能

型號	功能
LD-B10-B220D	三相巡迴測量並顯示/最大值測量並顯示及兩種功能相互切換；輸入開路及故障自檢顯示並輸出；冷卻風機自動啟停輸出；超溫報警顯示並輸出；超溫跳閘顯示並輸出；風機手動控制/自動控制兩種狀態顯示、輸出及相互切換；各通道顯示值數字補償；“黑匣子”功能；風機定時啟停控制功能；輸出狀態檢測。
LD-B10-B220E	同LD-B10-B220D型，增加三路獨立的4~20mA模擬電流輸出。
LD-B10-B220F	同LD-B10-B220D型，增加RS-485/232串行通訊功能。
LD-B10-B220G	同LD-B10-B220D型，增加一路機房環境溫度監測與控制。
LD-B10-B220I	同LD-B10-B220D型，增加一路變壓器鐵心溫度測量及報警。

三、技術指標

1、測量範圍：0.0～200.0℃
2、測量精度：±1%FS(溫控器0.5級,傳感器0.5級)
3、分辨力：0.1℃
4、數字補償範圍：-19.9℃~+19.9℃
5、使用條件：環境溫度 -20~+55℃
                          相對濕度 < 90％ (25℃)
                          電源電壓 220V (+10％，-15%)
                          電源頻率 (50HZ~60HZ)±2HZ
6、繼電器觸點輸出：風機觸點容量：16A/250VAC
                                       控制輸出容量：7A/250VAC；10A/30VDC
7、溫控器功耗：≤8W
8、溫控器重量：約2.5kg
9、外形尺寸：260+1 mm * 200+1 mm * 70+1mm (高 * 寬 * 厚)
10、傳感器型號：Pt100(φ4×40mm)& PTC150℃、PTC140℃
11、模擬電流輸出：4～20mA(線性對應0.0～200.0℃)，負載電阻≤500Ω
12、通訊：RS-485通訊，配接RS-485/232轉換接口，最多接28台溫控器，通訊距離可達1200米
13、生產標準：JB/T7631-2016《變壓器用電阻溫度計》
14、通過的認証標準：ISO9001-2015國際質量管理體系認証
15、通過的試驗標準：IEC61000-4：2002 國際標準
                                         GB/T17626-2008《電磁兼容試驗和測量技術》標準
16、通過的抗干擾試驗項目：
       1）對共模AC 250V（50HZ）或串模AC 200mV（50HZ）干擾電壓，顯示值變化小於基本誤差值。
       2）電快速瞬變：溫控器的電源線和輸入/輸出端能承受頻率為5KHz、電壓分別為2KV 和1KV的電快速瞬變試驗，顯示和控制附加誤差限的絕對值均滿足標準要求。
       3）靜電干擾：溫控器能承受8KV的靜電放電試驗，顯示和控制附加誤差限的絕對值均滿足標準要求。
       4）空間射頻干擾：溫控器能承受頻率為80~1000MHz、場強為10V/m的幅射電磁場試驗，其顯示和控制附加誤差限的絕對值均滿足標準要求。
