拉姆齊電子皮帶秤

拉姆齊電子皮帶秤
型號:ICS-1017
品牌:拉姆齊
原產地:中國
類別:電子、電力 / 儀器、儀表 / 量具、衡器
標籤︰徐州電子皮帶秤 , 拉姆齊電子皮帶秤 , 科利達公司皮帶秤
單價: -
最少訂量:1 件

產品描述

 拉姆齊皮帶秤系列

 拉姆齊皮帶秤系列

概述
拉姆齊14系列高精度皮帶秤

     動態累計誤差小於±0.125%,為商業結算提供了最佳的計量性能,獲得NTEP型式認証,以及OIML和EECI級標準的認証。
    14系列皮帶秤主要由四部分組成:10-14型全懸浮式稱重橋架、60-12C型測速傳感器、MT2301-D型數字轉換器、MT2301型積算器。
    稱重橋架裝有的稱重傳感器檢皮帶上物料重量,送入數字轉換,轉換器將傳感器模擬星轉換為字量,送入積算器Z測速傳感器將帶輸送機的速度信號也送入積算器;積算器把接收到的速度信號及量信號進行處理,得到物料的累計量及瞬時流量。
    秤架:拉姆齊10-14型稱重橋架為具有三組或四組托輥的全懸浮式結構,無耳軸支點和運動部件,採用矩形鋼管設計,維護量極少。二個橫樑上吊有四只拉式稱重傳感器對稱重 橋架提供支承。稱重橋架為單元組結構,可方便、迅速地在現場安裝,只需八只螺栓安裝固定。
    該秤架適應皮帶寬度從400-2000mm。
    接姆齊MT2301-D型數字轉換器作為10-14型稱重橋架與MT2301積算器的聯繫紐帶,為稱重傳感提供激勵並將稱重傳感器輸出的擬信號轉換為實際的數字信號, 穩定的數字輸出提供了非常高的溫度穩定性並且因為稱重傳感器輸出信號是數字信號,線損實際上已被消除,而且維持了信號的完整性。
    MT2301-D型數字轉換器無需週期性調整和標定,不需維護,外殼採用鋼制,防水、防塵,符合NEMA4標準。
    注:當秤架與儀表的距離小於600米時,可以不用MT230lD數字轉換器,只選用拉姆齊MT2201型儀表。

    拉姆齊17系列皮帶秤:
    動態累誤差小於±0.25%,用於工廠和過程稱重中,監測生產量、控制產品裝 載及監測產品庫存量,為企業現代化管理提供重要的信息。

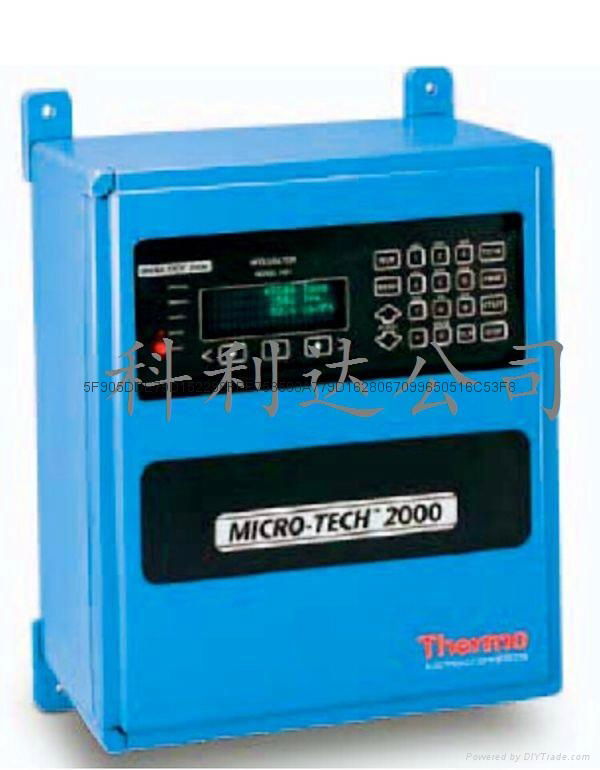

    17 系列皮帶秤主要由三部分組成:10-17型槓桿式稱重橋架、60-12C型測速傳感器、MT2001型積算器或MT2101型積算器。稱重橋架中的稱重傳感器檢測皮帶上物料重量,送入積算器;測速傳感器檢測皮帶速度,將速度信息送入積算器。積算器把接收到的速度信號及重量信號進行處理,得到物料的累計量及瞬時流量。
10-17型稱重橋架在雙槓杆裝有四組托輥,採用二只拉式傳感中間支承,外側支承採用無磨擦軸支點,這種封閉裝置對以防震、防潮、防腐及防止物料堆積,因而在劣的環境中不發生使用刀口裝置軸承裝置帶來的問題。
     稱重橋架的主梁採用矩型鋼管,這使整個稱重橋架具有足夠高的鋼性、較小的自重,外表積灰面積達到最低。為了保証整個系統的穩定性,高精度電阻應變片式傳感器安裝于受拉部位,以減少非線性誤差。
     稱重橋架可以直接裝在各種不同寬度的皮帶輸送機架內,位於上下皮帶之間,不占用空間高度,它是一個已在工廠組裝好的整體,可以迅速方便地安裝和校準。該稱重橋架適應皮帶寬度從400-2000mm。

    拉姆齊20系列皮帶秤:
    動態累誤差小於±0.5%,用於一般工廠帶輸送機稱重,以及對破碎機、球機、篩分機或其它過程精確的控給科量。也可用於監測生產量、控產品裝載及監測產品庫存量。
    20系列皮帶秤主要由三部分組成:10-20型槓桿式稱重橋架、60-12C型測速傳感器、MT2001型積算器或MT2101型積算器。
    10-20型稱重橋架可分為兩種形式:一種是雙托輥(10-20-2型)一拉式稱重傳感器;另一種是單托輥(10-20-1型)一只拉式稱重傳感。單托輥種架適應皮帶寬度從 500-1800mm,而雙托輥秤架適應皮寬度從500-1200mm。
    堅固的拉姆齊10-20型橋架與輸送機框架永久性連接,並具有安裝、連接簡單而迅速的性能,所以在工廠中應用廣氾。並有附加支撐件來降低輸送機撓度。
     單托輥和雙托輥都採用三點支承式、無磨擦耳軸支點。此全封閉式結構利於防潮、防震及防物料的堆積從而減少了通常刀口和軸承相聯接產生的許多問題。


    稱重傳感器:
    14系列、17系列、20系列皮帶秤採用的稱重傳感器均為應變片式力傳感器。主要技術指標:

  • 外殼:“S”型密封保護
  • 激勵: 10VDC±5%
  • 靈敏度輸出:3MV/V土1%
  • 非線性:<O.03%FS
  • 非重複性:O.01%FS
  • 蠕變:<0.02%FS
  • 工作溫度:-65°F到200°F
  • 溫度靈敏度: 間隔:0.0008%FS/°F 零點:0.0015%FS/°F
  • 過載:傳感器容量的150%


    101系列皮帶秤:
    101系列皮帶秤專用於要求投資不高而且安裝簡易的場合,特別是用於低值物的計量工作,它可以提供最基本的流量和累計量信號以滿足控制和監控的要求。
    101系列皮帶秤主要有三部分組成: 稱重模塊、速度傳感器和11-101積算器。 根據帶寬不同101系列皮帶種配有一個或兩個稱重模塊。

    稱重模塊

  • 無耳軸支點設計消除了機械滑動造成的誤差;
  • 過載保護在工廠內安裝並校準;
  • 緊湊型設計易於安裝和找正;
  • 無運動部件消除維修隱患;
  • 無物料堆積,因此產生的零點飄移的可能性不復存在;
  • 稱重模塊為同一型號,可以用於各種帶寬,並可方便地從一皮帶移到另一條皮帶。



       測速傳感器
       拉姆齊14系列、17系列、20系列、101系列皮帶秤均使用 60-12C型測速傳感器。它直接連在從動滾筒或大直徑的托輥(安裝于回程皮帶的上表)上,消除了皮帶的任何打滑機會,並且保証能和皮帶可靠地接觸。
     測速傳感器為無碳刷式脈衝發生器,它發出一系列脈衝,每個脈衝代表皮帶行程的一個單位,脈衝頻率和皮帶速度成正比。

  • 適應于戶外安裝的牢固鑄鋁外殼;
  • 交流脈衝發生器不需調 整或更換碳刷。
拉姆齊電子皮帶秤 1拉姆齊電子皮帶秤 2拉姆齊電子皮帶秤 3拉姆齊電子皮帶秤 4
