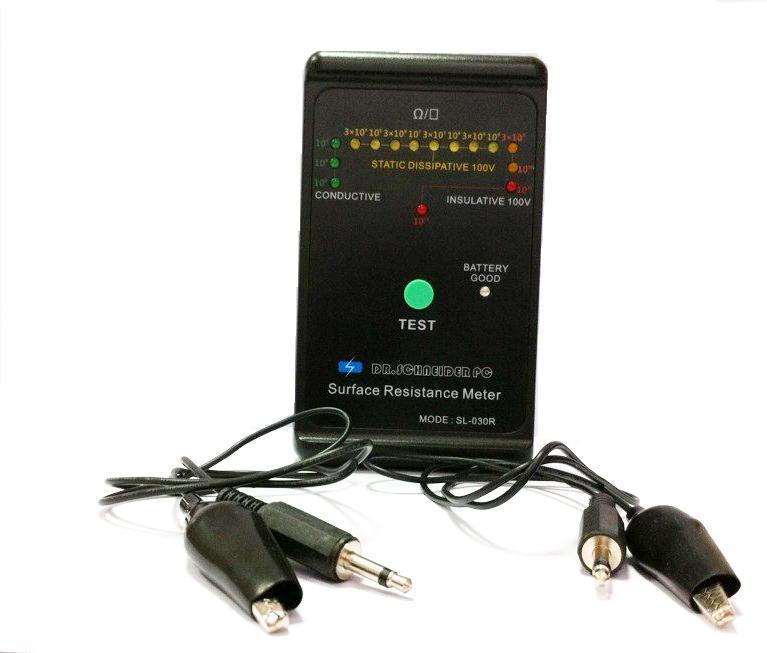

這種小巧袖珍型檢測表既可測量表面阻抗,又可測量對地電阻,量程範圍廣,從103歐姆/□到1012歐姆/□,精度為±1/2量程。

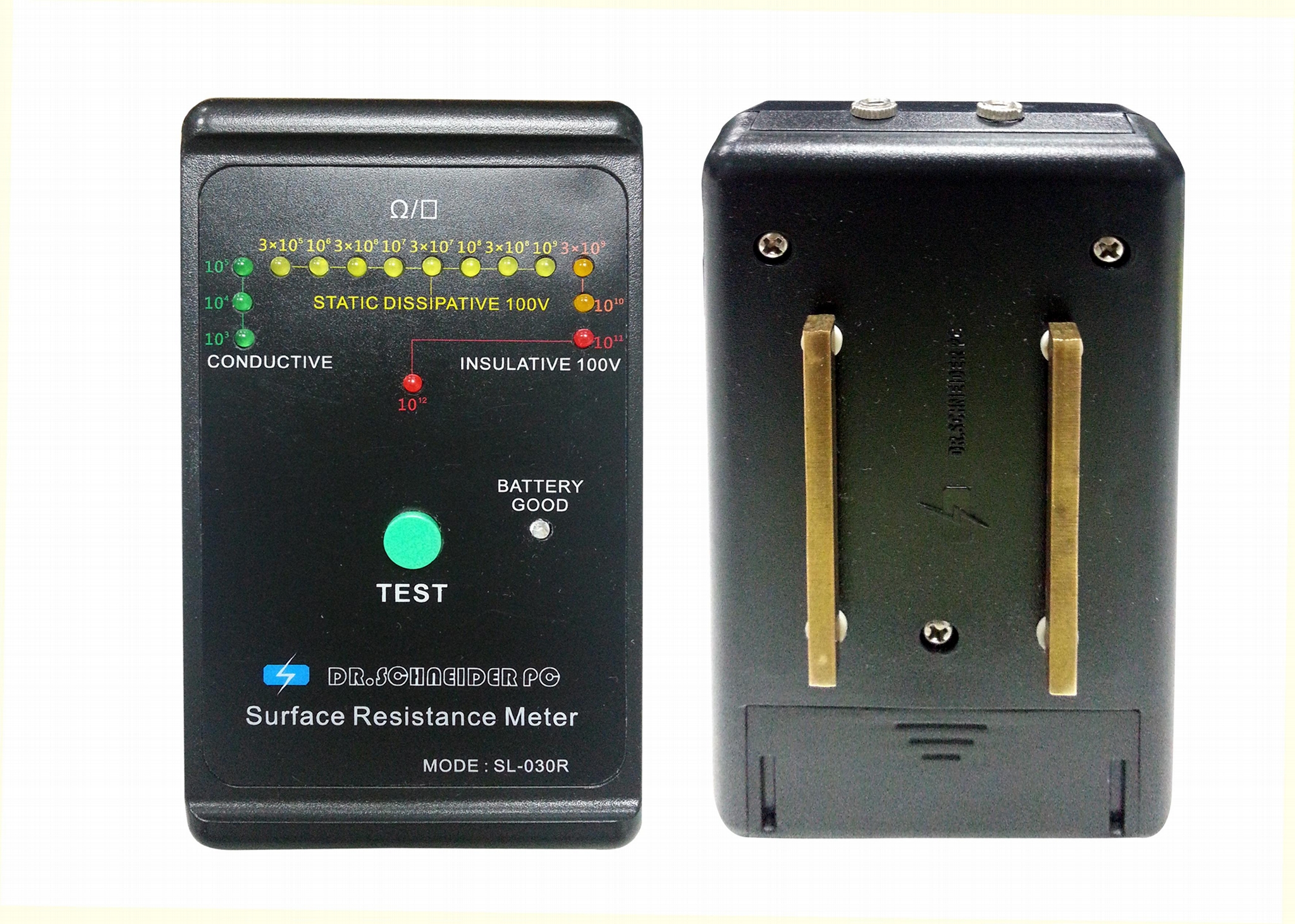

SL-030R採用ASTM標準D-257平行電極傳感方法,可以簡便、重複地測量各種傳導型、靜電泄放型、絕緣型表面。
使用:
要測量表面阻抗,將表放在被測表面上,按住紅色的測量(TEST)按鈕,持續發亮的發光二極管(LED)即指示出測量的表面阻抗量級。
103=1千歐姆 綠色LED
104=10千歐姆 綠色LED
105=100千歐姆 綠色LED
3*105=3千歐姆 黃色LED
106=1兆歐姆 黃色LED
3*106=3兆歐姆 黃色LED
107=10兆歐姆 黃色LED
3*107=30兆歐姆 黃色LED
108=100兆歐姆 黃色LED
3*108=300兆歐姆 黃色LED
109=1000兆歐姆 黃色LED
3*109=3000兆歐姆 橙色LED
1010=10000兆歐姆 橙色LED
1011=100000兆歐姆 紅色LED
1012=1000000兆歐姆 紅色LED
>1012=絕緣 紅色LED
測量對地電阻
將接地線插入接地(Ground)插座,這樣絕緣了表的右側檢測電極(與插座在同側)。將鱷魚夾接到你的地線上。
將表放在被測表面上,按住測量(TEST)按鈕,持續發光的LED指示出對地電阻值的量級。這個測量值的單位是歐姆。
SL-030R表面阻抗表校準步驟
SL-030R表採用的是1%超薄膜電阻和高速放大電路,其校準步驟是基於該產品的線性電路技術而進行的。
阻抗值的轉換點為1/2級對數即3.16×10n,轉換點的線性值為每測量檔的中值(mean value per unit)的±10%。
測量用儀器:十進電阻箱,測試電極
電阻箱的電阻需要有1×103歐姆到 999×106兆歐姆或109,測量大於109阻值時採用CAD技術(cad Generated techniques),因為採用9伏電壓驅動很難驗証阻抗值大於999×106的電阻。
將電阻箱的兩個電極連接到ACL-380的兩個平行電極上,將電阻調到1K位置,表的103發光二極管(LED)應亮,其它檔的校準依此類推,測量阻抗轉換點時,按下開關的同時連續調節阻抗電橋的阻抗值,並觀察下一檔LED燈常亮時的阻抗值(這時的值為轉換阻抗值)。
|
