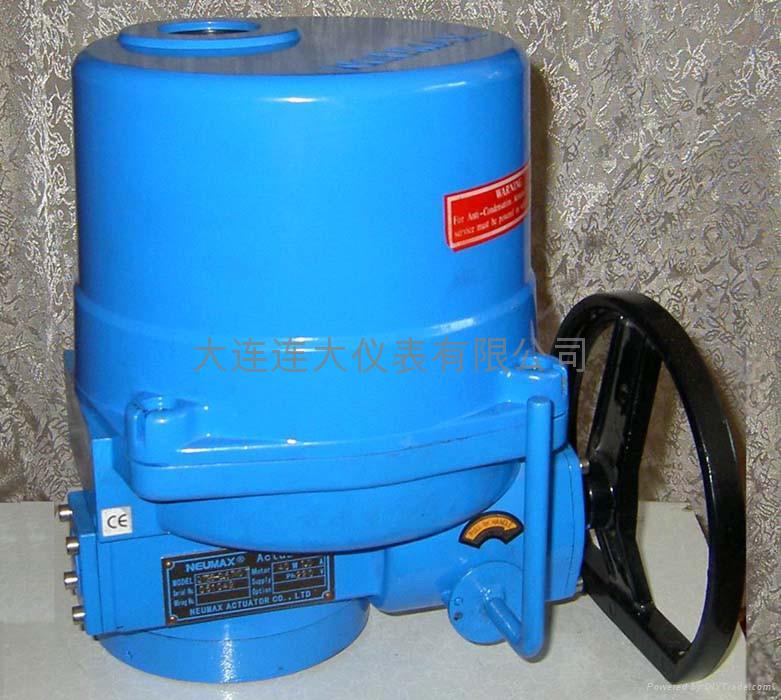

開關型電動執行器

型號：	QT
品牌：	NEUMAX
原產地：	中國
類別：	電子、電力 / 儀器、儀表 / 電動單元組合儀表
標籤︰	NEUMA , QT執 , 電動執行器
單價：	-
最少訂量：	1 件

發送查詢

產品描述

一、簡介

QT系列（NEUMAX）開關型執行器是新一代角行程電動執行器。採用蝸輪和蝸杆減速機構。具有鎖定功能。適用於控制蝶閥、球閥、旋塞閥等90度迴轉的閥門。該產品箱體採用壓鑄鋁，外形美觀、體積小、重量輕，高效率、高可靠性、低噪音等特點。可現場操作，也可遠距離控制。可廣氾用於石油、化工、發電廠、水處理、造紙等各行業。

該產品的防護等級為IP67

控制電機可選用AC220V或AC380V供電。

二、技術參數

1、 QT1~QT4型（220V單相電機）

項目型號	規格	輸出轉矩 N.m	輸出轉速 r/min	電機功率 kW	電機堵轉流 A	90度運行間 S	參考淨重 kg
QT1	QT04-0.86	40	0.86	0.01	0.41	17.5	6
	QT06-0.86	60		0.015	0.52		9
	QT09-0.86	90		0.025	0.70		10
QT2	QT15-0.73	150	0.73	0.04	1.1	20.6	12
QT2	QT19-0.73	190	0.73	0.04	1.1	20.6	13
QT3	QT28-0.57	280	0.57	0.04	1.1	26.3	17
	QT38-0.57	380		0.06	1.5		18
	QT50-0.57	500		0.09	2.1		19
QT4	QT60-0.5	600	0.5	0.12	2.1	29.4	22
	QT80-0.5	800		0.18	3.63		23
	QT100-0.5	1000		0.20	4.09		25
	QT250-0.5	2500		0.40	8.00		30

2、 QT1~QT4型（380V三相電機）

項目型號	規格	輸出轉矩 N.m	輸出轉速 r/min	電機功率 kW	電機堵轉流 A	90度運行間 S	參考淨重 kg
QT2	QT5-1	50	1	0.025	0.55	19.2	9
	QT10-1	100		0.025	0.55		10
	QT15-1	150		0.04	0.70		12
	QT-20-1	200		0.06	1.00		13
QT3	QT30-0.5	300	0.5	0.06	1.00	24.2	17
	QT30-1	300	1	0.06	1.00	12.2	17
	QT40-0.5	400	0.5	0.09	1.32	24.2	18
	QT40-1	400	1	0.09	1.32	12.2	18
QT4	QT60-0.5	600	0.5	0.12	1.76	27.8	22
	QT60-1	600	1	0.12	1.76	13.9	22
	QT80-0.5	800	0.5	0.18	2.64	27.8	25
	QT800-1	800	1	0.18	2.64	13.9	25
	QT100-0.5	1000		0.18	2.64	27.8	25
