JYT-DM801 10/100M多模系列
JYT-DS801 10/100M單模系列
一.概述
雙纖雙向光纖收發模塊是用來將以太網的電信號轉換成光信號的光電信號轉換器,它的特點是用一對(芯)光纖就可以同步進行光信號的發送和接收,由於信號是以光脈衝的形式在光千種傳輸信號所以其相對於銅導線有許多又優點:安全性,可靠性,傳輸速度,傳輸距離都非常適用於局域網,城域網組網,採用模塊化設計便於上機架進行集中管理。
JYT-DM801系列和JYT-DS801系列是10/100M自適應雙纖雙向光纖收發模塊,它完全符合IEEE802.3, IEEE802.3u,10BaseT,100BaseTX, 100Base-FX標準。並已通過了信息產業部電信設備進網測試

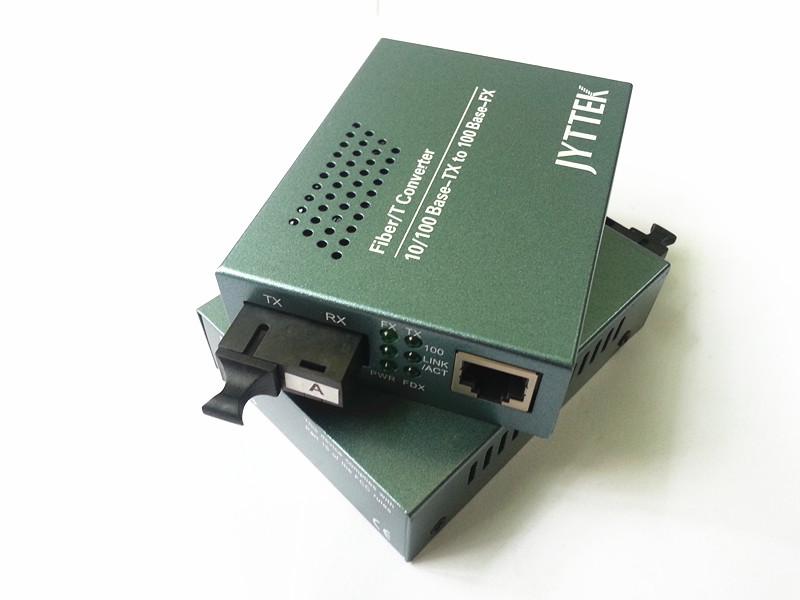

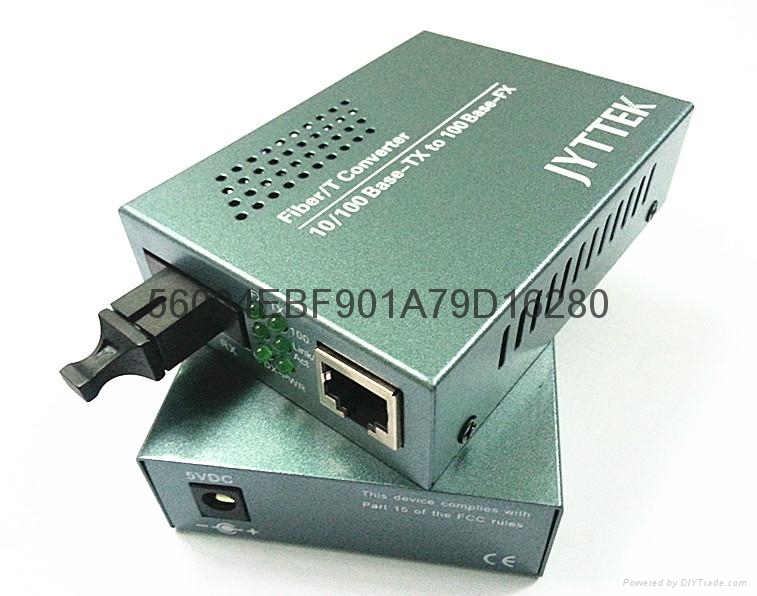

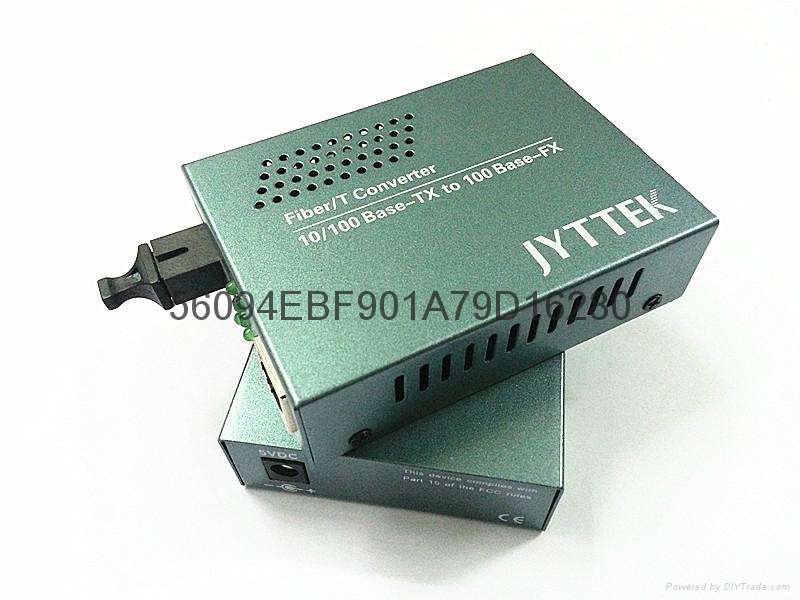

JYT-DM801系列是多模百兆雙纖收發模塊;JYT-DS801是單模百兆雙纖收發模塊。雙纖雙向收發器有1個RJ45接口和1個SC單芯接口,分別用來連接雙絞線和光纖。單纖收發器有6個LED指示燈:POWER、TX100、FX100、FX Link/Act、TX Link/Act、Fdx。
二.規格與特性說明
△:符合 IEEE 802.3 IEEE 802.3u IEEE 802.3X IEEE802.1Q 100BASE-TX,100BASE-TX, 100Base-FX 標準
△:支持TCP/IP、PPPOE、DHCP、ICMP、NAT協議
△:流控方式:全雙工採用IEEE 802.3X,半雙工採用Backpressure標準
△:電端口支持自動協商功能,自動調整傳輸方式和傳輸速度
△:端口支持Auto-MDI/MDIX自動翻轉
△:支持存儲轉發模式
△:支持電口的10M,100M模式或自適應模式的切換
△:提供狀態指示燈,外置電源(輸出5V~50HZ 1A)
△:接口: 電氣口: RJ45 光纖口: SC
△:雙絞線: 超5類,6類
△:多模光纖: 50/125,62.5/125µm
△:單模光纖: 8/125,8.3/125, 9/125µm
△:工作溫度: 0 ~ 50℃
△:存儲溫度: -20 ~ 70℃
△:濕 度: 5% ~ 90%
△:體 積:26*70*93mm(高*寬*長)
30*110*140(高*寬*長)
