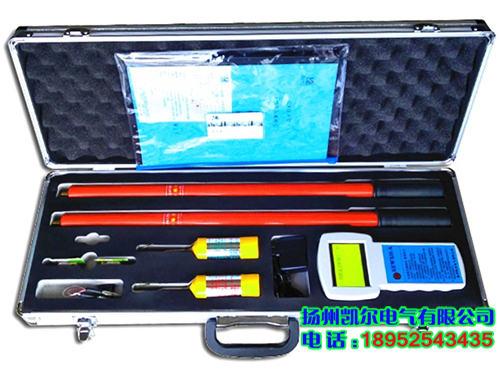

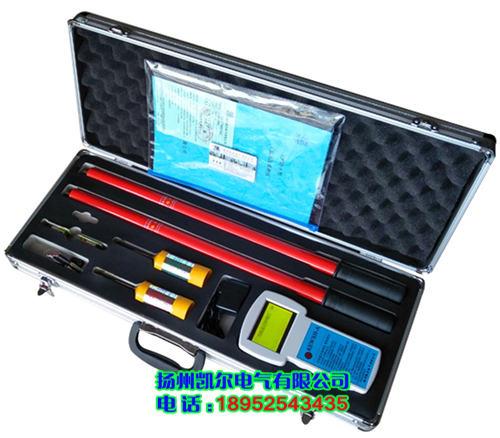

KEWXH-A型 無線高壓核相儀

一、無線高壓核相儀 產品概述
       KEWXH-A型無線高壓核相儀應用於電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由採集器取出，經過處理后直接發射出去。由核相儀接收並進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
二、無線高壓核相儀 安全事項
       1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作；
       2、所測試絕緣杆電壓等級:≤ 500KV。
三、無線高壓核相儀 技術特性
       1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、、；
       2、電源：主機採用可充電電源，X 和 Y 採集器 5 節 AG13 電池；
      3、自動關機：開機后8分鐘左右主機自動關機；
      4、接觸被測強電場時，儀器會自動報警。

四、技術指標
       1、準確度：同相誤差≤15°，不同相誤差≤15°
       2、采樣速率：3 次 / 秒
       3、X和Y採集器電源電壓為：12.0V±1.5V（新式採集器電池改為內置式高性能電池，摒棄了老式紐扣式電池）
       4、X和Y採集器工作電流：≤4mA
       5、主機和 X、Y採集器的視距傳輸距離：X/Y≥150m
       6、工作環境：-35°～+50°           濕度：≤95％RH
       7、儲存環境：-40°～+55°           濕度：≤95％RH
       8、本產品主機所測電壓等級為：0.2KV～500KV
       9、外形尺寸：長565mm×寬290mm×高100mm
     10、儀器重量：4.1kg
五、使用方法
       1、主機檢測
      （1）系統自校：
       把產品附帶的專用測試線插頭插入交流220V電源中，另一端的兩個信號測試環分別套在採集頭X和Y的採集頭處，主機顯示屏應顯示X、Y同相，如X、Y均不顯示，應將220V插頭調換即可。
      （2）現場校驗
       現場核相時，先將兩棒放到同一相上自校。
      2、使用方法
       1. X採集器顯示                        2. Y採集器顯示
       3. X採集器電池電力不足           4. Y採集器電池電力不足
       5. X採集器的相位波形              6. Y採集器的相位波形
       7. 主機電源                              8. 相位差顯示
       9. X的頻率                             10. Y的頻率
       核相定性同相或不同相，以漢字顯示為準，核相時看主機各種顯示：
       a、X和Y分別表示收到X和Y棒的信號。
       b、在X下方出現或在Y下方出現，則說明X棒或Y棒電池電壓低。
       c、在X和Y的上方出現說明主機電壓的高低。
       d、在顯示屏的上方出現“無線高壓核相儀”說明主機已開機。
       e、在X棒、Y棒或主機電池電壓低時，必須更換電池（注：X棒和Y棒應同時更換電池）。
        f、如主機顯示屏出現異常現象,則應關機再開機，主機則會自動恢復正常。
      3、採集器檢測 :
       電池更換：本新式採集器為內置高性能電池（正常使用時間為4-6年），如需要更換電池，請與本公司售后客服聯繫；
      4、現場核相說明：
       ① 先將X和Y採集器分別挂到同一高壓線路上，主機顯示屏應顯示X、Y同相；
       ②在高壓線核相時應分別將X和Y採集器按以下方法排列進行核相：AA′同相000°左右，AB′不同相120°左右，BB′同相000°左右，BC′不同相120°左右，CC′同相000°左右；
       ③如果要得到精確數值，應將其中一採集器放到高壓線一採集點上不動，再將另一採集器圍繞高壓線另一採集點前後左右移動，以找出精確的相位角度；
       ④在核相時，如 AA′、AB′、BB′.BC′、CC′的測試數據均為顯示不同相，這是由於所測的兩組供電線路接線組別不同，可能會出現30或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果以應為：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)；
       ⑤ 在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相；
       ⑥在≥66KV核相時，X和Y採集器可以採取接觸或非接觸方法核相。（如測量110KV和220KV時，將X和Y採集頭放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y採集頭放在高壓電線下方1000mm～2000mm處，測量左右允許偏差300mm）；
       ⑦測相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°則說明是順相序，該相應為“B”，如顯示240°則是逆相序，該相應為“C”；
       ⑧ 驗電:將其中一個採集器挂在高壓電線上，如主機屏幕顯示相應採集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該採集器的符號，則說明該高壓線無電。
