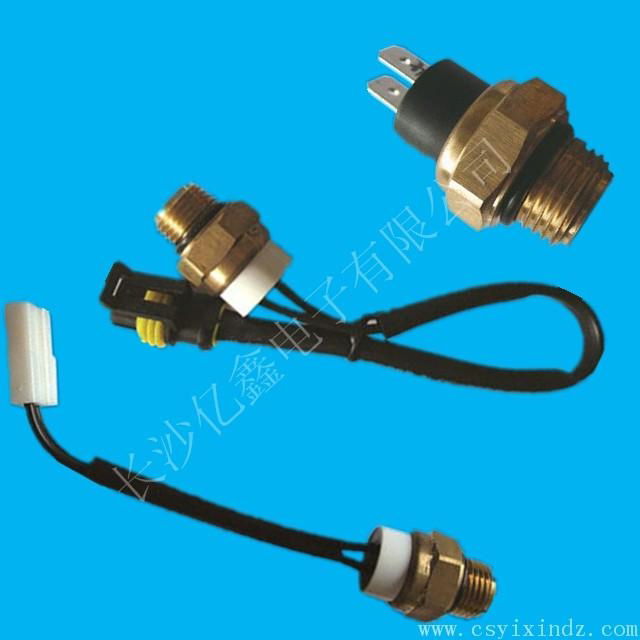

SX-B1汽車水箱用熱保護器
利用國外優質碟形雙金屬片作溫度采樣元件，將水溫開關安裝在水箱溫度敏感部位，動態採集水箱內水的溫度變化，通過碟形金屬片在溫度下產生變形，並在溫度點暫停跳動的原理，配合機構的作用，使兩觸點迅速接通，啟動風扇，冷卻水箱內的水，對汽車發動機起到安全保護作用。
1． 使用條件
① 相對濕度在+20℃環境下達95%
② 大氣壓力86-106Kpa
③ 工作位置: 任意
2． 技術參數
|
動作溫度
|
-10℃---160℃（任意溫度）
|
|
復位溫度
|
動作溫度減去5℃---20℃（此範圍內）
|
|
額定工作電壓
|
VDC=24V
|
|
額定工作電流
|
10A
|
|
絕緣電阻
|
DC500V 10MΩ(常態)
|
|
接觸電阻
|
動靜觸頭接觸時電阻Rs≤50mΩ(初始值)
|
|
開路電阻
|
動靜觸頭斷開時電阻Rk≥10MΩ
|
|
耐壓
|
AC1000V 50Hz,30S(常態)
|
|
開關壽命
|
自行通斷開關次數≥100000次（額定負載）
|
|
接口形式
|
普通螺紋: M14×1.5; M16×1.5; M18×1.5; M20×1.5;
米制錐螺紋: ZM10×1; ZM14×1.5; ZM18×1.5;
60°圓錐管螺紋: NPT1/8; NPT1/4; NPT3/8; NPT1/2;
根據用戶要求可開發不同的接口及裝插形式
|
|
適用範圍
|
適用於微車、轎車、卡車等汽車水箱制冷風扇電機的控制，有利於汽車發動機保持最佳水溫
|
|
備註
|
可根據用戶要求可開發其他溫度系列、不同的接口及裝插形式、不同電氣參數（額定工作電壓及額定工作電流）的產品
|
3． 安裝尺寸
4． 使用注意事項
1.安裝前請檢查產品規格是否與您的發動機相適應；
2.此產品安裝須經專業維修人員進行安裝。
|
