型號: | hw 020 |
---|---|
品牌: | 進口材料FIEST WALL |
原產地: | 美國 |
類別: | 運動、休閑 / 體育用品 / 羽毛球、壁球用品 |
標籤︰ | 批蕩壁球館 , 模板壁球館 , 室內壁球場 |
單價: |
¥88000
/ 件
|
最少訂量: | 1 件 |
標準:國際壁球協會比賽標準
國際壁球競賽場地標準
寬6400毫米,長9750毫米,前高4570毫米,后高2130毫米,天花板高度5000-6000毫米,響聲板高度480毫米,正面發球線高度1830毫米,地面發球線距后牆4260毫米,半場線將地面發球線與后牆從中心向左右平分,發球區為1600毫米見方,牆面平整誤差為+3毫米(用2500毫米直尺測量)。
場地系統包括:前牆、兩面側牆、 玻璃后牆、 木質地板、照明系統,空調及通風系統,空調系統的送風口應位於靠近前牆的房頂內。
為了適合國內的消費水平和對國內眾多壁球場地產品進行仔細分析、比較,開發出中、美合資的壁球館產品組合:
一、 產品組合

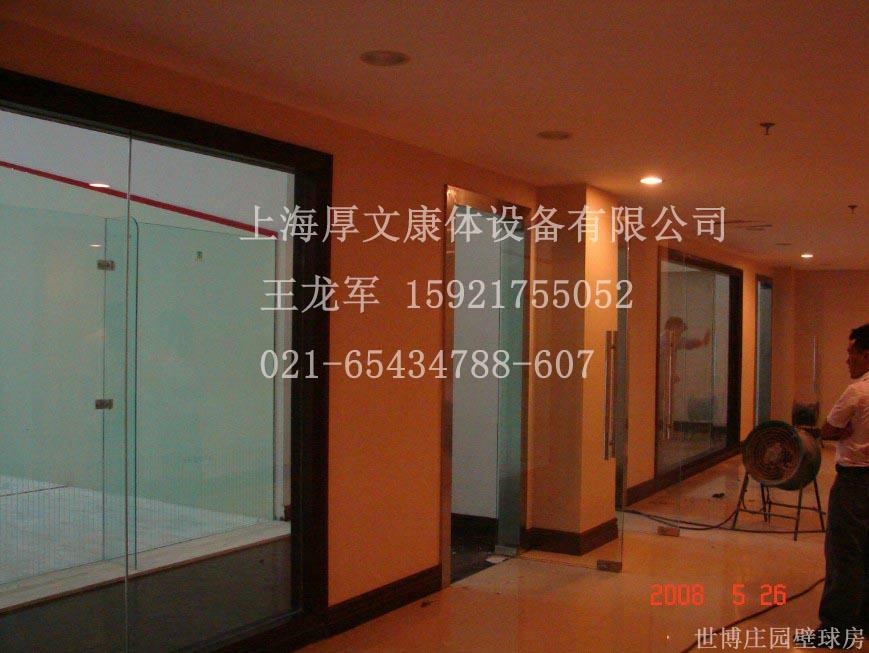

A、 玻璃門系統
產品性能:
1、 高強度的五金配件:
澆鑄的鋁制配件比其他塑料配件強度高出率20%以上。
2、 美觀大方:
五金配件表面均勻塗抹一層燦爛的金屬塗料,與深色的壁球相映襯,更顯高貴典雅,極富美感。
3、 結構合理:
玻璃門系統所有的結構都使用12mm的安全玻璃製成;所有的邊緣都經過打磨;板與門之間的接縫處,利用12mm厚的玻璃在其側面兩翼做均勻支撐。
4、 安全性能良好:
安全性能是最被關注的重點。系統的每個部分都經過安全性的反復測試,能經受強烈的衝擊和超重負荷。如門板或側翼支撐板偶然破裂,玻璃將會粉碎為細小鈍的碎片,不會對人體造成傷害。

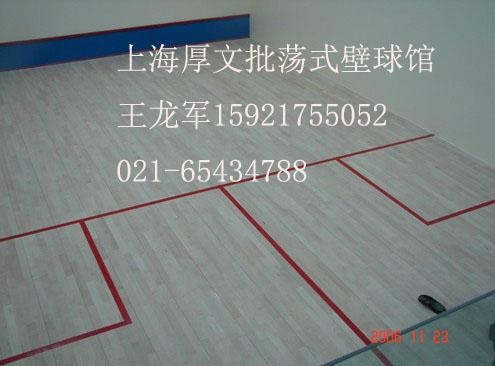

B、 地板系統
彈性減震地板系統有防潮層,彈性橡膠墊層,松木龍骨以及楓木地板組成。楓木地板的楔型接口保証表面平滑一致,楓木的反彈均勻,性能優異。
材料性能:
1、 (為施工中圖片)
2、 對球的反彈性能良好
3、 減震、抗震
4、 隔音效果好
5、 獨有“Grandeur”彈力軟墊,為堅硬的楓木地板提供特有彈性及承受重壓,降低運動員在地板上因彈跳所帶來的震傷機會。
施工工藝:
選擇以堅韌度高及級數第一見稱的楓木,每條楓木地板尺寸為57mm寬,20mm厚,長度由200mm至2400mm不等,用特製的雨鉤釘在60mm寬,40mm厚,2000mm長的松木方上,其底部附有彈力軟墊,平放在預鋪有0.08mm厚的防潮膠紙的平整地面上。

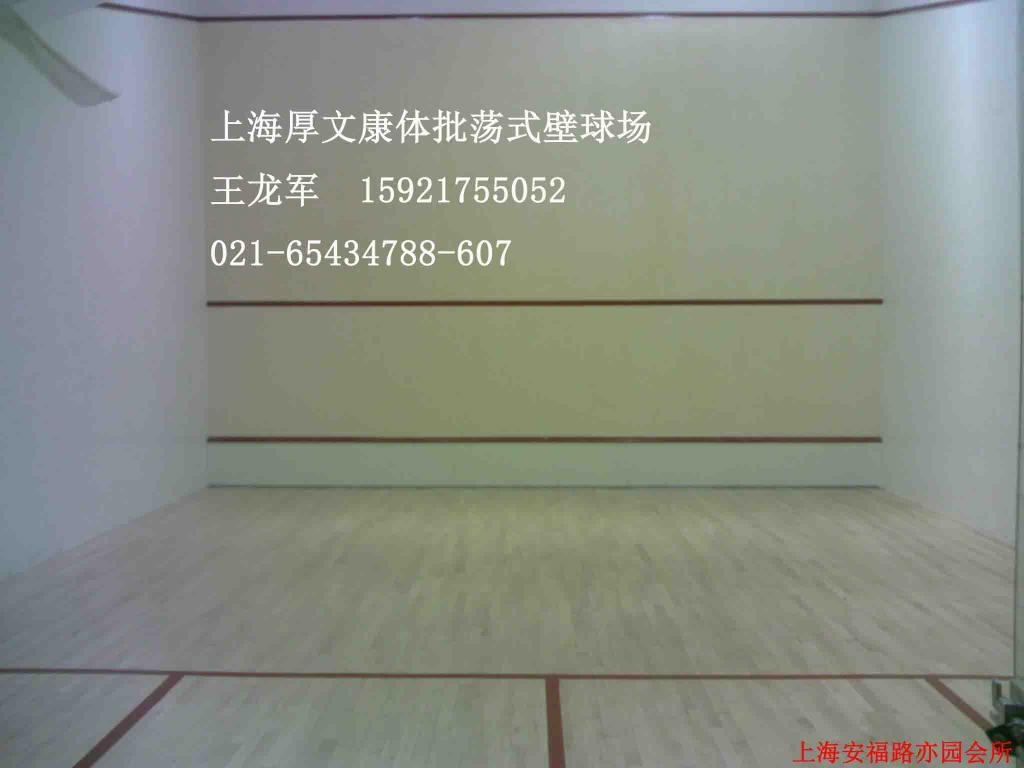

C、 牆體系統
根據壁球場競賽規則的要求,設計建造此類型壁球場。為了更好的使運動員完成各項運動。我們在磚及混凝土砌筑的牆面上,鋪裝彈性批蕩樹脂材料。批蕩樹脂鋪裝完畢后在表面滾塗面油層,顏色為白色或淺色。牆體鋁合金界線及可調試響板,能有效反映球體是否出界。
材料性能:
1、 在球的高速撞擊和球拍的不斷打擊下依然不改變其顏色
2、 極好的預防球的反作用力
3、 彈性,強度適中,極好的保持均勻的回彈力
4、 易維護.
施工工藝:
1、施工前牆體尺寸符合壁球場地競賽規則要求,且牆體必須做好防潮層。
2、將基層牆體清潔並查找牆體是否有空鼓.有空鼓處需要將空鼓處去處並修補完畢后方可施工。
3、牆體處理完畢后,在牆體四角做50MM*50MM標觔塊,並根據牆體平整度調整標高。待標觔乾燥后將標觔與標觔連接。用刮尺刮平。
4、調整好標高后,分層鋪裝且充分打磨粗彈性批蕩基層及細彈性批蕩面層材料。使表面平整。
5、以上工序完成后,滾塗批蕩面油層,顏色為白色或淺色.塗刷均勻完成面反光一致無色差。
D、 照明及空調系統
壁球場照明燈具可根據場地特點配置。照明燈具應避免眩光對運動員的影響。
1、燈光照度標準的推薦標準500LUX、最小標準為300LUX、電視標準為1200LUX。
2、牆體任一位置都清晰可見,平均照明度超過15%。
3、應採用無影燈,以免外界干擾。
4、場地和觀眾席都將提供一套通風系統以保証每小時四次完全的空氣調節。
5、供熱、通風或其它設施的任一部分都不允許突出在場地裡面。
6、燈光和通風系統是屬於基礎建設的一部份,在壁球館材料進場之前,這一部分就應做好並可正常使用,我公司備有燈光通風系統佈置圖和說明提供給土建方。
二、 設備清單
1、 紅以線下採用彈力批蕩系統
2、 玻璃后牆
3、 國產楓木地板及基底
4、 犯規線及配件
三、 施工前技術要求
1、 甲方負責: (甲方負責紅線以上部分裝飾)
(1)、完全按照圖紙要求進行土建施工;
(2)、牆身必須符合乙方要求,如平整度在半徑3米圓周內誤差不超出3毫米等,牆身之伸縮縫必須平滑,不可有沙漿水泥刮痕;
(3)、消防、裝修、水電、油漆、天花等等,必須在牆身批蕩開工前完成所有工序;
(4)、水泥地必須符合廠方要求:在地面同級度,地面不可有其他砂石水泥痕跡,令平整度在半徑3米圓周內誤差不超出3毫米;
(5)、施工牆壁需乾燥、避免有油、垃圾、油漬;
(6)、施工前室內溫度必須在10攝氏度以上,濕度在25%以下;
(7)、施工光線要均勻需500LUX光亮度。施工中不能有其他施工人員干擾施工。
2、 乙方負責:(乙方負責紅線以下部分裝飾)
(1)、乙方有權審核甲方土建施工圖,有修改圖紙的權力。正式圖紙按乙方修改后的圖紙為準;
(2)、乙方在土建施工中派至少一名技術人員進入現場指導施工。
四、 保証條款
1、 在甲方正常使用前提下:
保証:批蕩系統可正常使用5年;楓木地板可正常使用3年。
2、 保質期為1年,在1年內若發生質量問題,乙方派技術人員抵達現場,免費維修。
五、 施工週期及交貨期
1、 施工週期:具備施工條件,設備運抵現場20天內完工。
2、 設備交貨期:現貨(上海倉庫)供應。
六、 施工範圍
1、 牆體系統(標線以下部分)2、地板系統3、玻璃牆系統4、響板與標線(項目;頂,空調,消防設施,燈光都由業主做好,我方可以提供指導方案)
