一、工作原理

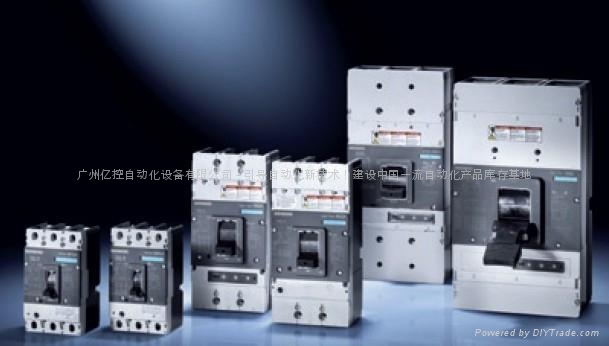

1、3VL斷路器

3VL斷路器是利用短路電流通過觸頭迴路時所產生的電磁斥力將觸頭迅速斥開，產生電弧，限制短路電流的迅速上升，並將電弧迅速熄滅，從而切斷故障迴路的原理而設計的。限流作用將有效地保護系統部件在發生電氣故障時免受短路電流的熱效應和電動力效應的影響。

為保護較小的過載或短路故障，3VL斷路器配有熱/磁式過電流脫扣器或電子式脫扣器。熱/磁式過電流脫扣器是借助雙金屬或電磁線圈來實現過電流保護的。有整定值固定型和整定值可調型兩種。線路保護用四極斷路器具有兩種過電流脫扣器，一種是可在所有四極中提供過電流保護，另一種是在第四(N)極中不帶過電流保護。110A及以上，第四(N)極中的脫扣器整定在60%的三相主電路電流(Ir)，以便保証導電截面減小的N極的安全。隔離開關具有整定值固定的短路保護脫扣器，因而無需使用後備熔斷器。同時也沒有過載保護，四極斷路器在第四(N)極中也沒有短路保護。

電動機保護用3VL160～VL630斷路器的電子式過電流脫扣器（ETU）由3個電流互感器、帶微處理器的電子測量裝置、脫扣電磁線圈組成。在發生過載或短路故障時，微處理器輸出脫扣信號，通過電磁線圈使斷路器跳閘。脫扣器不需要使用輔助電源，但要使其正常工作，最小負荷電流約為斷路器額定電流In的20%。3VL的電子脫扣器都測量實際RMS電流，可在配電系統中有諧波時，保証精確地測量電流。

3VL的接地故障脫扣器“G”檢測流入大地並可能在系統中引起火災的故障電流。几台串聯連接的斷路器可借助可調的動作時間實現選擇性保護。

表3 3VL斷路器主要技術數據
