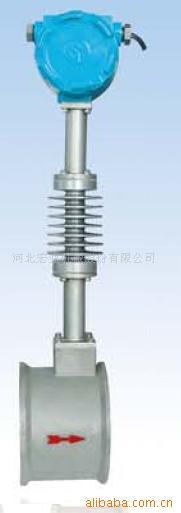

渦街流量傳感器簡介



渦街流量傳感器用途：

LUGB型渦街流量傳感器廣氾用於石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由於傳感器材料為1Cr18Ni9Ti，也可用於城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。防爆型LUGB型渦街流量傳感器，採用是本安防爆技術。電池供電的渦街流流量傳感其防爆標誌為“Ex ia II BI4”，適合不高于II類B級的0區、1區、2區含有T1-T4組合的危險場所使用；靠安全柵供電的渦街流量傳感器其防爆標誌為“Ex ia II BT5”，適於II類B 級的0區、1區、2區含有T1-T5組的危險場所使用。

渦街流量傳感器的特點：

1.渦街流量傳感器結構簡單，無可動部件，安裝維修方便，壽命長。

2.渦街流量傳感器壓力損失小，量程範圍寬。

3.渦街流量傳感器壓電應力檢測體獨立地安裝在旋渦發生體后方，減少了介質中臟物的影響。

4.渦街流量傳感器檢測元件不直接與被測介質接觸，尤其適合於惡劣環境下的流量測量。

5.渦街流量傳感器可現場顯示，也可遠傳，還可與計算機控制系統聯網。

主要技術參數：

公稱通徑：DN25、40、65、80、100、125、150、200、250、300 DN>300採用插入式結構
被測介質：液體、氣體、蒸汽
精度：液體1級 氣體1.5級
使用溫度：-20°C~+100°C;100°C~+280°C; 100°C~+350°C
最高使用壓力：2.5MPa(>2.5MPa 協商供貨）

材質:1Cr18Ni9Ti（其他材料協議供貨）

輸出信號：

有三線制電壓脈衝信號型渦街傳感器，低電平≤１V　高電平≥５V

有二線制4～20mA標準電流信號渦街流量傳感器。

有現場直讀型渦街流量計。

供電電源:

（1）、24V直流電源，適用於帶電壓脈衝信號或標準電流信號輸出型傳感器。（注：防爆型渦街須由安全柵供電）

（2）、內裝電池供電：普通型渦街用3.6V; 7.5Ah鋰電池；防爆型渦街用兩節LR6 1.5×2南孚電池。

本公司生產的流量儀表，還有有LFX蒸汽流量計、LU渦街流量計、LNV橢圓齒輪流量計、楔型流量計、內繞流流量計、食品流量計、一體化智能節流式流量計七大類几十種型號。





插入式渦街流量傳感器

插入式渦街流量傳感器屬於LUGB渦街流量計的系列產品，它具有LUGB渦街流量傳感器的全部特點。如果在插入口處安裝球閥和提升機構，還可以進行不斷流拆裝，便於傳感器的清理和維護。插入式結構是目前測量大、中型管道內流量較好的有效方法。

主要技術參數

1 公稱直徑;200-3000

2 精度等級：測量頭的等級：液體1級：氣體1.5級 傳感器整機計量精度：2.5級

3 工作壓力: ≤1.6mpa

4 測量範圍：(1)被測介質為液體時，測量的流速範圍為0.55m/s-5m/s

            (2)被測介質為氣體時（含蒸汽），測量的流速為3m/s-35m/s

凡管道內的介質流量在此範圍之內均可實現準確測量

5 測量頭的深度：（1）平均流速處 H=0.121D其中D為管道內徑

               （2）最大流速處 H=0.5D其中D其中D為管道內徑

6 測量頭插入方向允差

測量頭的軸線應與管道軸線平行，夾角允差為+-5度

補償型渦街流量傳感器

補償型渦街流量傳感器分為一體式補償型渦街流量傳感器和分體式補償渦街流量器

安裝方式由法蘭卡裝式和法蘭連接式兩種。
