本公司供應匯訊 HWY 系列防微壓傳感器質量保証，歡迎咨詢洽談！
1.產品特點
電纜浮球液位開關 是一個能夠控制桶、槽或井中的液位開關，性能穩定可靠（不因液面的波動而引起誤動作），同時還具有無毒，耐腐蝕，安裝方便，價格低廉，使用壽命長等特點。廣氾應用於農村農田灌溉、養殖業給排水、園林澆灌、小旅館、食堂、高層建築等場所供水之用。

2.動作原理
  微動開關 ：
 浮球開關是利用微動開關接點控制。當水面與上揚線角度超過28°的時候，開關便會有“ON”或“OFF”的接點信號輸出。
 水銀開關 ：
 浮球開關是利用 水銀開關 做接點控制，當液位上升接觸浮球時，浮球以重錘為中心隨水位上升做角度變化。當水面與上揚線角度超過10°時，開關便會有“ON“或“OFF”的接點信號輸出。

  3. 微動開關技術參數和接線說明
     技術參數

1，接點容量： 10A/250VAC
2，接點形式： NO/NCorSPDT
3，適用溫度： 0℃~60℃
4，適用比重： 0.6
5，耐壓： 2kg/㎡
6，引線長度： 3m，5m，10m
7，開關種類： 微動開關

1，接點容量： 10A/250VAC
2，接點形式： NO/NCorSPDT
3，適用溫度： 0℃~60℃
4， 適用比重 ： 0.6
5，耐壓： 2kg/㎡
6，引線長度： 3m，5m，10m
7，開關種類： 微動開關

1，接點容量： 10A/250VAC
2，接點形式： NO/NCorSPDT
3，適用溫度： 0℃~60℃
4，適用比重： 0.6
5，耐壓： 2kg/㎡
6，引線長度： 3m，5m，10m
7，開關種類： 微動開關
接線說明
當浮球未接觸液面，浮球與水平面呈垂直，此時藍， 棕黑線 處於接通狀態，即NC模式。
當浮球接觸液面，浮球逐漸往上浮起，因受到重錘的阻力，使浮球以重錘為中心浮動，超過動作角度28°，此時藍，棕線處理接通狀態，即NO模式。（如圖）


  3. 水銀開關技術參數和接線說明
 技術參數

接線說明
當浮球未接觸液面，浮球與水平面呈垂直，此時藍，黑線處於接通狀態，即NC模式。
當浮球接觸液面，浮球逐漸往上浮起，因受到重錘的阻力，使浮球以 重錘 為中心浮動，超過動作角度10°，此時藍，黑線處理接通狀態，即NO模式。（如圖）


  5.接線盒規格
A
材質：pp+玻纖
防護：IP65
B
材質：鋁合金
防護：IP65
C
材質：PC
防護：IP65
N
材質：不鏽鋼金
防護：ExiaⅡCT3-CT6
6.安裝注意事項
安裝時相關尺寸
浮球動作長度a必須小於 槽壁 與電纜距離A,浮球控制最低水位d必須大於泵之最低水位“D”，以保護馬達。


安裝時注意事項
安裝位置與抽水機入水口應保持適當距離以免浮球液位計被入水口吸入。


  安裝位置與入水口應保持適當距離以免被水衝擊造成感應不正確;若無 法避免時可加裝 防波管 或防波板改善。

  7.訂購說明
  使用者可依需求選購不同型式之組合。

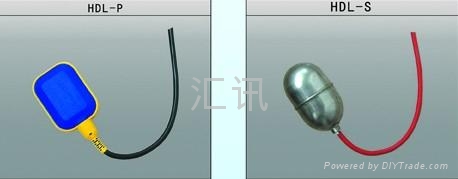

  例：酸碱桶槽、一般廢水可選用HDL-P浮球組合
  高溫廢水可選用HDL-S 浮球組合
