| 一、用途: |
| |

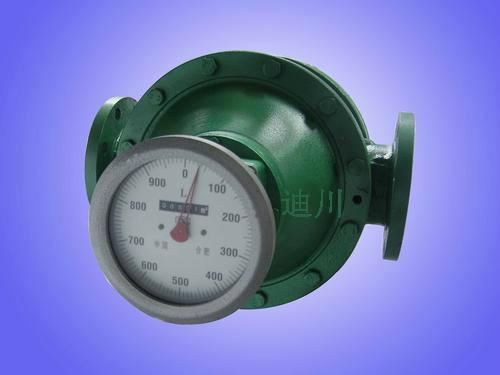

LC系列橢圓齒輪流量計是容積式流量計中的主要類型，用於計量在一定壓力下封閉管道中滿管流的流體流量。它具有精確度高、可靠性好、壽命長、量程範圍大、壓力損失小、粘度適應強等優點，測量基本上不受溫度、壓力變化的影響，且安裝方便。主要用於測量石油制品的累積流量，也可用於其他化工溶液（腐蝕性介質除外）的計量。該流量計系直讀累積式流體流量計，是由裝有一對橢圓齒輪轉自的計量室、密封聯軸器（小口徑流量計採用靈敏度高的磁性聯軸器）和技術機構組成。
|
| 二、基本參數： |
| |
|
基本誤差限（%）
|
±0.5
|
|
公稱壓力（MPa）
|
1.6
|
|
工作溫度（℃）
|
-30-＋160
|
|
液體粘度（mPa﹒s）
|
0.6-200
|
|
型 號
|
公稱通徑（mm）
|
流量範圍（m2/ h）
|
|
石油產品粘度（mPa﹒s）
|
化學液體粘度（m2/ h）
|
|
0.6-2
|
2-8
|
8-200
|
0.6-200
|
|
LC-10
|
10
|
0.15-0.4
|
0.08-0.4
|
0.04-0.4
|
0.1-0.4
|
|
LC-15
|
15
|
0.38-1.5
|
0.25-1.5
|
0.15-1.5
|
0.3-1.5
|
|
LC-20
|
20
|
0.75-3
|
0.4-3
|
0.3-3
|
0.6-3
|
|
LC-25
|
25
|
1.5-6
|
0.8-6
|
0.6-6
|
1.2-6
|
|
LC-40
|
40
|
3-15
|
2-15
|
1.5-15
|
2.4-12
|
|
LC-50
|
50
|
4.8-24
|
3.2-24
|
2.4-24
|
3.8-19
|
|
LC-80
|
80
|
12-60
|
8-60
|
6-60
|
10-50
|
|
LC-100
|
100
|
20-100
|
13-100
|
10-100
|
16-80
|
|
| |
LC系列橢圓齒輪流量計外形尺寸表（鑄鐵、不鏽鋼）
單位：mm
|
| |
|
型 號
|
公稱通徑Dg
|
總長L
|
總寬H
|
總高B
|
中心高A
|
法蘭D
|
法蘭孔D1
|
螺栓孔n-φ
|
|
LC-15
|
15
|
180
|
124
|
205
|
158
|
95
|
65
|
4-φ14
|
|
LC-20
|
20
|
180
|
124
|
225
|
168
|
105
|
75
|
4-φ14
|
|
LC-25
|
25
|
245
|
184
|
240
|
171
|
115
|
85
|
4-φ14
|
|
LC-40
|
40
|
250
|
184
|
270
|
187
|
145
|
110
|
4-φ18
|
|
LC-50
|
50
|
340
|
255
|
305
|
210
|
160
|
125
|
4-φ18
|
|
LC-80
|
80
|
420
|
310
|
390
|
260
|
195
|
160
|
8-φ18
|
|
LC-100
|
100
|
440
|
330
|
440
|
280
|
215
|
180
|
8-φ18
|
|
| |
LC系列橢圓齒輪流量計尺寸表(鑄鋼)
單位：mm
|
| |
|
型 號
|
公稱通徑Dg
|
總長L
|
總寬H
|
總高B
|
中心高A
|
法蘭D
|
法蘭孔D1
|
螺栓孔n-φ
|
|
LC-15
|
15
|
200
|
138
|
220
|
160
|
105
|
75
|
4-φ14
|
|
LC-20
|
20
|
250
|
164
|
232
|
180
|
125
|
90
|
4-φ18
|
|
LC-25
|
25
|
300
|
202
|
252
|
185
|
135
|
100
|
4-φ18
|
|
LC-40
|
40
|
300
|
202
|
293
|
208
|
165
|
125
|
4-φ23
|
|
LC-50
|
50
|
384
|
262
|
394
|
312
|
175
|
135
|
4-φ23
|
|
LC-80
|
80
|
450
|
337
|
452
|
332
|
210
|
170
|
8-φ23
|
|
LC-100
|
100
|
555
|
442
|
478
|
370
|
250
|
200
|
8-φ25
|
注：鑄鋼流量計用於高壓（6。4MPa、低腐蝕介質的計量 )
|
| 五、帶回零裝置的橢圓齒輪流量計 |
| |
|
