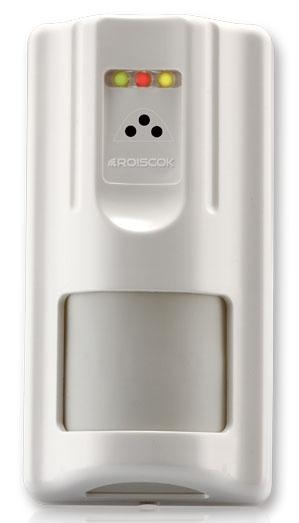

iDo602多功智能探測器說明書

玻璃破碎＋紅外探測器

iDo602復合式多功能探測器利用紅外探測技術和聲音識別技術，能夠探測玻璃破碎聲音和人體入侵並分別報警。探測玻璃破碎時由於採用了最先進的過程識別分析技術，最大限度地抑制了其他聲響所導致的誤報現象。在紅外探測技術方面，iDo602採用先進的人體移動探測技術，數字運算識別技術，能夠準確判斷入侵，並屏蔽干擾信號輸入，最大限度地減少誤報和漏報。

主要特性：

l         玻璃破碎探測範圍：正前方8米，45º方向6米

l         紅外探測距離：11米

l         採用專業過程識別分析技術

l         雙元被動紅外探測技術

l         信號獨立報警

l         帶微處理控制器，減少誤報

l         真實溫度補償技術

l         雙極性脈衝計數可調

l         抗白光干擾

l         低功耗

l         穩定性高、誤報率低

l         專業設計，方便安裝和調試；

l         靜態待機超低功耗，綠色環保；

l         LED顯示工作狀態；

l         可連接多種報警主機、硬盤錄像機計及其他信號採集設備。

技術指標
