江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器

江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器
型號:DWQZ
品牌:江陰眾和
原產地:中國
類別:電子、電力 / 儀器、儀表 / 其他儀器、儀表
標籤︰江陰眾和 , DWQZ-ZH3000 , 電渦流傳感器
單價: ¥2500 / 套
最少訂量:1 套

產品描述

概述:

   江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器是一種非接觸式的線性化測量工具。具有長期工作可靠性好、測量範圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點,因此廣氾應用於電力、石油、化工、冶金等行業對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械的動態和靜態非接觸式位移測量。列如:徑向和軸向的軸位移、差脹、軸偏心、軸振動、鍵相、轉速。

江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器組成:

DWQZ系列電渦流傳感器由DWQZ探頭、DWQZ延伸電纜、DWQZ前置器三部份組成。

探頭由電感、保護罩、不鏽鋼殼體、高頻電纜、高頻接頭等組成,根據不同的測量範圍,可以選用不同直徑規格(如:Φ8mm、Φ11mm、Φ25mm)的探頭;根據不同的安裝要求,可以選用不同安裝方式(如:正裝、反裝、無螺紋)和1m或0.5m電纜長度的探頭;

延伸電纜的兩端都安裝有SMA自鎖插頭,其中一頭配備了防油保護套,專用於保護自鎖插頭不受油污介質污染,以提高系統可靠性。延伸電纜長度可分為4m、4.5m、8m、8.5m四種。

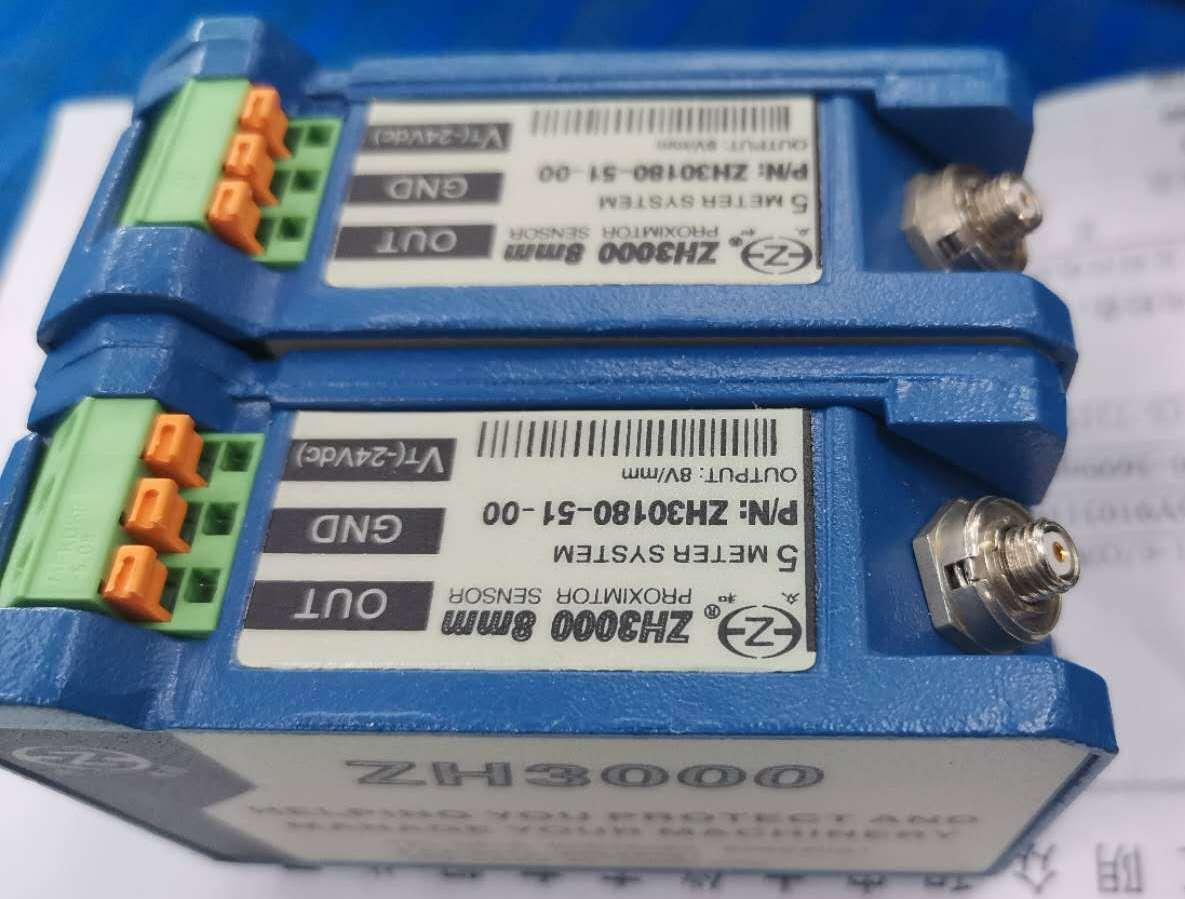

前置器是系統的核心部分,它包括了整個傳感器系統的振盪、線性檢波、濾波、線性補償、放大等電路,與延伸電纜、探頭一起構成各種規格的DWQZ型電渦流傳感器。拫據配用探頭的直徑規格,DWQZ前置器分為Φ8mm、Φ11mm、Φ25mm三種規格,根據系統電纜總長(探頭電纜長度+延伸電纜長度),每種規格又分為5m、9m二種類型。

江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器選型舉例:

DWQZ-φ8mm軸振動電渦流傳感器包含:

8108探頭:8108-01-A40-B03-C01-D01-E108108-01-A60-B03-C01-D02-E10

8300前置器: 8300-A08-B50,8300-A08-B90

8200延長電纜:8200-A40-D01,8200-A80-D02

DWQZ-φ11mm軸向位移電渦流傳感器包含:

8111探頭:8111-01-A50-B03-C01-D01-E108111-01-A60-B03-C01-D02-E10

8300前置器: 8300-A11-B50,8300-A11-B90

8200延長電纜:8200-A40-D01,8200-A80-D02

DWQZ-φ25mm脹差電渦流傳感器包含:

8125探頭:8125-01-A50-B03-C02-D01-E108125-01-A60-B03-C01-D02-E10

8300前置器: 8300-A11-B50,8300-A11-B90

8200延長電纜:8200-A40-D01,8200-A80-D02



江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器選型舉例:

ZH3000-φ8mm軸振動電渦流傳感器包含:

ZH30103探頭:ZH30103-A000-B040-C10-D01-E00ZH30104-A000-B40-C10-D01-E00

ZH30180前置器:ZH30180-A90-A91-B00,ZH30180-A50-A51-B00

ZH30130延長電纜:ZH30130-A040-B02-C00,ZH30130-A080-B02-C00

ZH3000-φ11mm軸向位移電渦流傳感器包含:

ZH30703探頭:ZH30703-A000-B040-C10-D01-E00,ZH30704-A00-B040-C10-D01-E00

ZH30780前置器: ZH30780-A90-A91-B00,ZH30780-A50-A51-B00

ZH30730延長電纜:ZH30730-A040-B02-C00,ZH30730-A080-B02-C00

ZH3000-φ25mm脹差電渦流傳感器包含:

ZH30851探頭:ZH30851-A002-B040-C10-D01-E00,ZH30851-A00-B040-C10-D01-E00

ZH30850前置器: ZH30850-A90-A91-B00,ZH30850-A50-A51-B00

ZH30854延長電纜:ZH30854-A040-B02-C00,ZH30854-A080-B02-C00

江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器 1江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器 2江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器 3江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器 4江陰眾和原裝DWQZ-ZH3000系列電渦流傳感器 5
