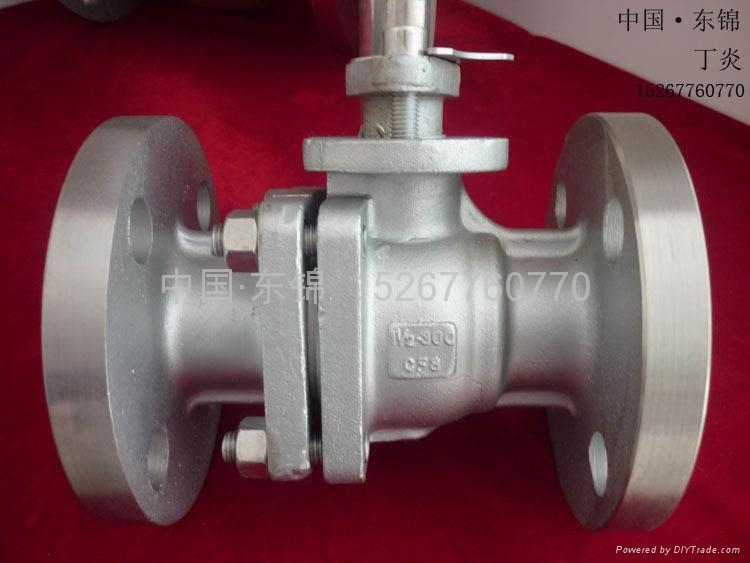

美標球閥、美標不鏽鋼球閥

一、用途

球閥在石油、天然氣、煤炭和礦石的開採、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種； 在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系 統中；在治金生產系統中得以廣氾的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。 球閥密閉在各類管路系統種用於截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。



二、主要零件材料及性能

閥體	閥杆	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不鏽鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨 編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

三、特點及優點

1、手動部分可採用鋼板壓制的手柄或不鏽鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，

當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關　位置避免誤操作。手柄上有明顯地開和關標識。

2、閥杆採用A182F（1Cr13）整體鍛造並調製處理，硬度達到HB220～250。閥杆通過平鍵或花鍵或方契與手柄連接，

通用性強，拆裝方便。閥杆設有防吹出結構。

3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥杆在一定的潤滑情況下實現可靠的密封。

4、根據需要，球閥可設計成防靜電結構，在球體與閥杆、閥杆與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，

確保系統安全。

5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為

固定球形式。

6、球閥閥座處可設置輔助密封結構，在閥座和閥杆部位加裝注脂閥，緊急情況下可暫時密封，並可根據需要加長閥杆

以適宜埋地鋪設得場所。

四、 主要連接尺寸及重量

Class 150Lb

公稱通經DN		2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800	800	800	800
	Wt(Kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940	7540	9320
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115	-	-	-
	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410	-	-	-
氣動	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468	1538	1370	1450	-	-	-
	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840	-	-	-

Class 300Lb

公稱通經DN		2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050
