英國銀翼公司為了完善其儲罐檢驗設備，銀翼公司設計開發出一系列的真空箱檢測系統—用於檢測焊縫洩露。我們提供的真空箱以世界範圍的廣大客戶的需求為基礎。

　　現在能夠提供的兩種主要型號的真空箱檢測系統：
　　a)標準“高壓”型號能夠產生20in Hg (10 psi)的真空，滿足EEMUA, API以及ASME的關於地上儲罐的規範要求。
　　b)“低壓”型號能夠產生10in Hg (5 psi)的真空，適合於新儲罐焊縫的完整性檢測，這類檢測主要檢測的是整體缺陷。

　　高壓型號和低壓型號都能夠使用電泵或是外接壓縮器來獲取真空。兩種標準型號的真空箱分別對應校準過的20in Hg、10in Hg的減壓閥。

　　標準、輕便、便攜式的真空箱能夠檢測任意大小儲罐底板上的搭接/對接焊縫，以及直徑5米以上的儲罐底板上的環焊縫。對於各種焊縫的完整性評估，英國銀翼公司的真空箱檢測系統是一種高效、快速、經濟的檢測方法。

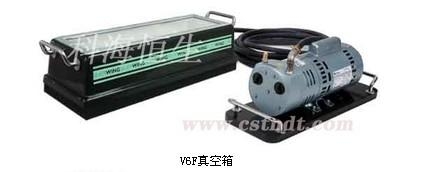

V6F真空箱



V6LP低壓真空箱







V4C真空箱



真空泵



V6F上的真空計和安全閥





高壓真空箱	高壓真空箱
配置V6E真空泵，壓力達20in.Hg的高壓真空箱	可自配真空發生器，使用外接壓縮機，壓力達20in.Hg的高壓真空箱
V6F 儲罐底板對接，搭界焊縫的檢測	V6FAVG 儲罐底板對接，搭界焊縫的檢測
V4C 內部的環焊縫的檢測	V4CAVG 內部的環焊縫的檢測
低壓真空箱	低壓真空箱
配置V6F真空泵，壓力達10in.Hg的高壓真空箱	可自配真空發生器，使用外接壓縮機，壓力達10in.Hg的高壓真空箱
V6LP 儲罐底板對接，搭界焊縫的檢測	V6LPAVG 儲罐底板對接，搭界焊縫的檢測







技術、性能參數：





V6F真空箱
尺寸：	L780*W280*H230mm
重量：	11kg
焊縫檢測長度：	600mm
檢驗焊縫類型：	罐底的搭接、對接焊縫
儲罐直徑：	能應用於所有直徑的儲罐
V4C真空箱
尺寸：	長660mm，高度和寬度取決于角度
重量：	8.95kg
焊縫檢測長度：	400mm
檢驗焊縫類型：	角焊縫
儲罐直徑：	≧5米
V6LP低壓真空箱
尺寸：	L660*W220*H150mm
重量：	2.5kg
焊縫檢測長度：	600mm (24inch)
檢驗焊縫類型：	罐底板的搭接、對接焊縫
儲罐直徑：	適合所有直徑儲罐
真空泵（用於V4C與V6F）
尺寸：	L500mm*W250mm*H310mm
電壓：	110/220v 50/60Hz
泵的類型：	帶有風扇的電動真空泵
設計壓力：	20in.Hg (10 psi)
電纜長度:	5m (15英呎)
軟管長度：	9m (30英呎)
重量：	27.7kg
