油管接箍J55

產品描述

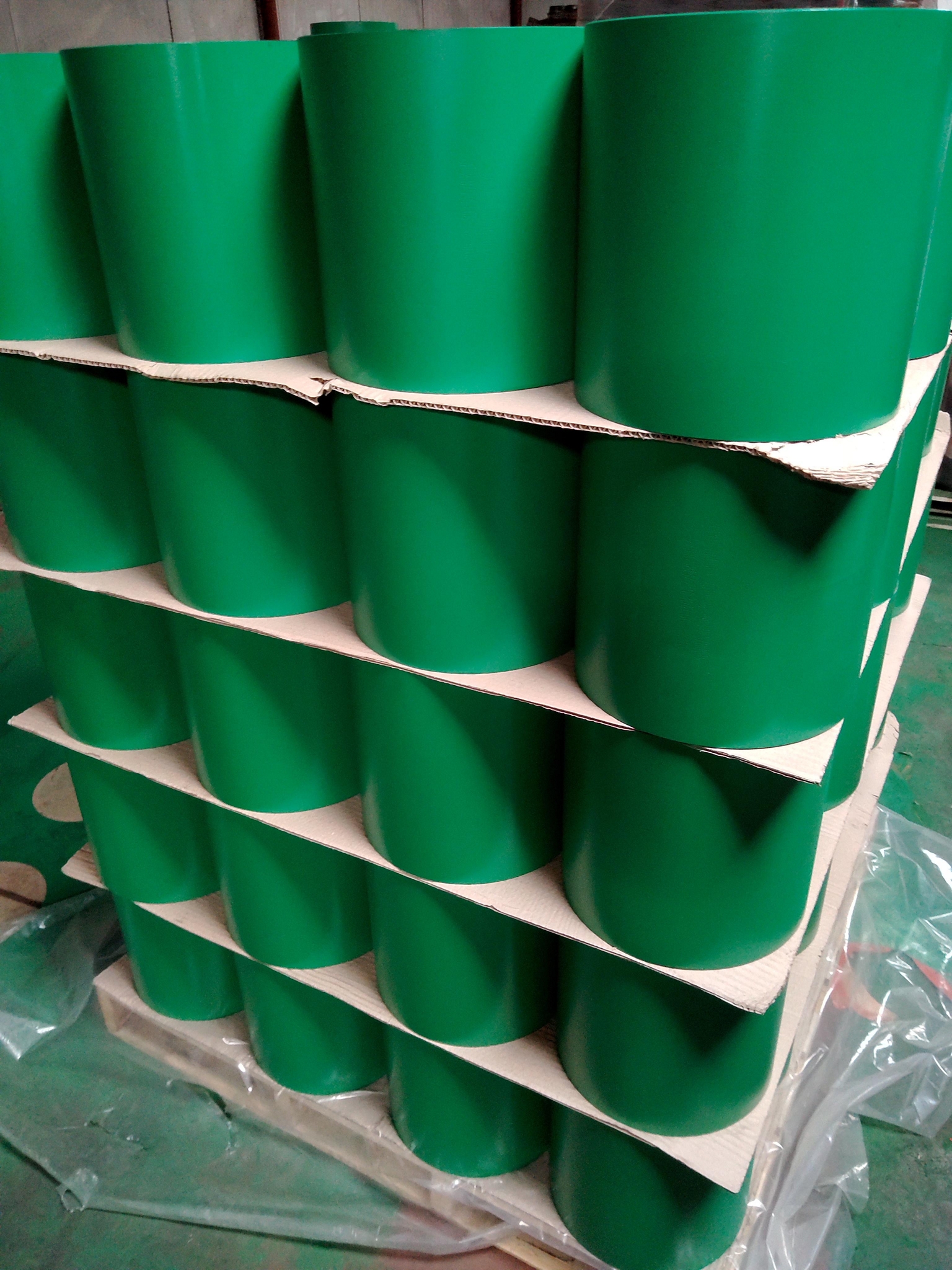

加厚油管接箍J55 4”

產品名稱：油管接箍

執行標準：API SPEC 5CT、API SPEC 5B、ISO 11960:2004

產品材質：H40、J55、N80-1、N80Q、L80、C90、T95、P110

規格範圍：外徑55.88~141.3mm(1.9"~4 1/2")

螺紋扣型：不加厚螺紋（NU）加厚螺紋(EUE)、特殊間隙螺紋(SCC)

產品用途：用於連接兩根帶螺紋的油管，並具有內螺紋的圓筒體

代號1	規格a	外徑	最小長度	鏜孔直徑	承載面寬度	特殊倒角的最大承載面直徑	重量
代號1	外徑D mm	Wb mm	NL mm	Q mm	b mm	Bf mm	kg
1	2	3	4	5	6	7	8
1.900 2-3/8 2-7/8 3-1/2 4 4-1/2	48.26 60.32 73.02 88.90 101.60 114.30	55.88 73.02 88.90 107.95 120.65 132.08	95.25 107.95 130.18 142.88 146.05 155.58	49.86 61.93 74.63 90.50 103.20 115.90	1.59 4.76 4.76 4.76 4.76 4.76	52.07 66.68 80.98 98.42 111.12 123.19	0.56 1.28 2.34 3.71 4.35 4.89
a 接箍的規格代號和相應的管子規格代號相同。 b 外徑W的公差為±1%。
