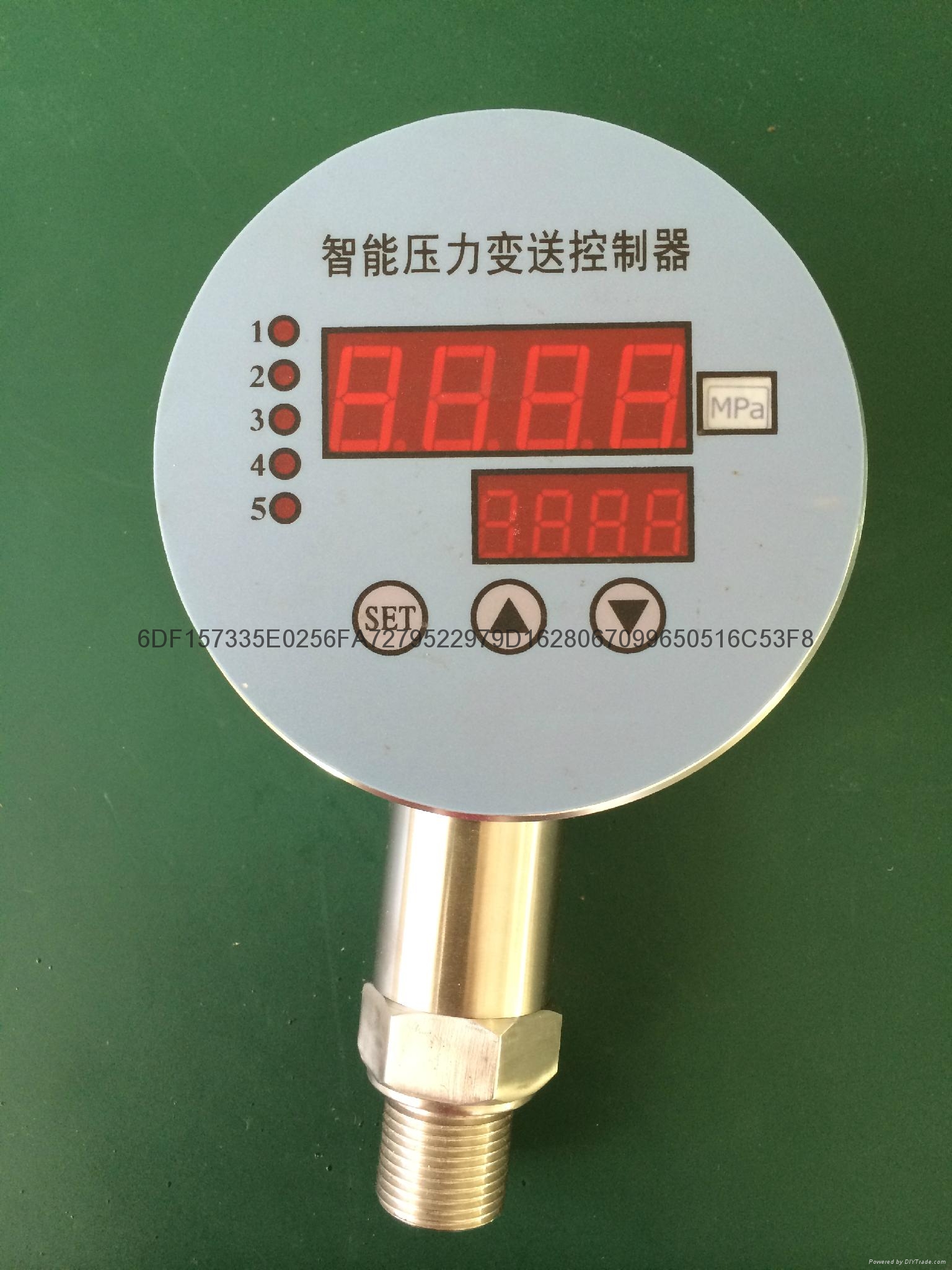

PCT2088壓力變送器
| 型號： | PCT2088 |
|---|---|
| 品牌： | GDL |
| 原產地： | 美國 |
| 類別： | 電子、電力 / 儀器、儀表 / 壓力儀表 |
| 標籤︰ | 壓力傳感器 , 壓力變送器 , 壓力控制器 |
| 單價： |
¥100
/ 件
|
| 最少訂量： | 1 件 |
產品描述
產品簡介
PCT2088壓力變送器採用干式陶瓷電容壓力傳感器作為核心傳感元件，它工作溫度範圍高達-40～125℃，而且具有測量的高精度、高穩定性。量程可以小到500Pa，PCT2088壓力變送器的高輸出，廣量程，特別適合製造高性能的工業控制用壓力變送器。本系列產品可廣氾應用於石油、化工、電力、水處理、冶金、造紙、船舶和鍋爐等各行各業的壓力測量。
PT-2088 系列壓力變送器採用具有國際先進水平的變送器，配合高精度電子元件，經嚴
格的工藝過程裝配而成。充分發揮了傳感器的技術優勢，使此系列通用變送器具有優異的技
朮性能。它抗過載和抗衝擊力強、溫度漂移小、穩定性高，具有很高的測量精度。PT-2088
系列通用壓力變送器選用的壓力傳感器，是一個內裝固態壓力敏感芯片的帶不鏽鋼隔離膜片
的全焊接不鏽鋼體。剛體內部灌注硅油。被測壓力作用在膜片上並通過硅油傳遞到敏感芯片
上。敏感芯片通過導線與變送器專用放大電路想連接。它利用半導體硅材料的壓阻效應，實
現壓力與電信號的轉換。由於敏感芯片上的惠斯通電橋輸出的電信號與作用壓力有着良好的
線性關係，所以可以實現對壓力的準確測量。
工作原理
抗腐蝕的干式陶瓷電容壓力傳感器沒有液體的傳遞，過程壓力直接作用在陶瓷膜片的前表面，產生0-0.03mm的位移，使膜片的電容量發生變化。過載時，由於膜片貼到陶瓷襯底上，當壓力恢復到正常時，膜片又恢復到原始狀態，所以不會不會損坏。
電容的變化量和作用在陶瓷膜片表面的壓力成正比，電容的變化值經激光微調及專用信號調理電路ASIC放大輸出高達500~4000mV的直流電壓，內置的溫度傳感器不斷測量介質的溫度並進行溫度補償，變送模塊再將這個電壓信號轉換成為標準的4-20mA電流信號輸出。
產品特點
1、抗過載能力強，可達量程的5倍，
2、可測量小壓力，量程可以小到500Pa，
3、卓越的抗腐蝕、抗磨損性能
4、高精度、高穩定性
5、可測量正負表壓和絕對壓力
6、線性好，抗干擾性能強
技術參數
1、量程: 2.5kPa～7Mpa
2、響應時間：<1mS
3、綜合誤差(包括：線性，遲滯，重複性)：0.1...0.2FS%
4、溫度特性(溫補範圍：-20-80℃)：±0.01 %FS/℃
5、穩定性：<0.1% FSO/年
6、介質溫度: -40℃~125℃
7、工作電壓：12-36VDC
8、絕緣阻抗: 100VDC時,100MΩ
9、輸出信號: 4~20mA
10、負載阻抗: <500Ω
11、殼體材質: SUS304/鋁氧化
12、密封材料: 氟橡膠
