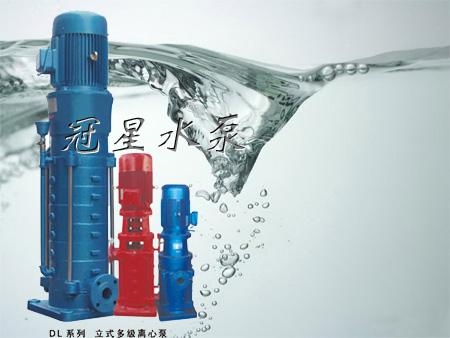

產品名稱：DL（F）型立式多級管道增壓輸送泵

一、用途：本泵標準採用JB/TQ809-89，JB/T6435.2-92

DL（F）型立式多級管道離心泵是我廠根據我國對高層建築給水及消防有關規範開發的新產品，由於採用了國家推薦使用的高效節能產品IS型泵的水力模型，因此DL型泵的效率高、性能範圍廣，更好地滿足使用要求。在結構上採用了立式、分段型式，因而運轉安全、平穩、壽命長、佔地面積小、安裝維修方便。此泵型特別適用於高低層建築的住宅、醫院、旅館、百貨大樓等等的消防、生活供水以及空調機組循環、冷卻水輸送等。

二、結構說明：

1、DL（F）型泵是立式多級的節段式結構。用螺栓把進水段、中段、出水段夾緊聯成一體。泵每一級裝一個葉輪、一個導水葉。泵的軸向力平衡方法解決，殘餘軸向力由一個不球軸軸承受，並用油脂潤滑。軸封可用軟填料或機械密封兩種結構；

    2、DL（F）泵的主要零部件有：進水段、中段、出水段、電機座、葉輪、導葉、末級導葉、軸、軸套、密封環、件用鑄鐵；

3、軸套、上下軸承、密封環、葉輪為易損件，檢修時應按磨損程度更換。

三、水泵型號及意義（例：80DLF54-20×3）：80--吸入排出口徑為80mm  DL--立式多級泵F--不鏽鋼軸銅葉輪54--設計點流量54m3/h 20--一級泵設計點揚程20M 3--水泵級數3

四、材質選用：鑄鐵
