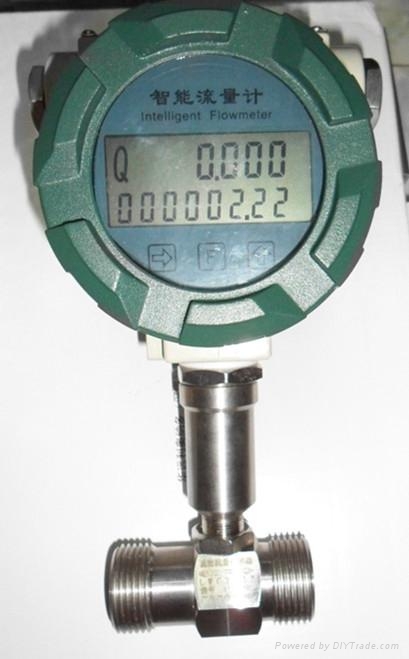

水渦輪流量計 小流量 高精度

(1)結構特征

傳感器為硬質合金軸承止推式，不僅保証精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

流體流經傳感器殼體，由於葉輪的葉片與流向有一定的角度，流體的衝力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之後葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由於葉片有導磁性，它處於信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，週期性的改變着線圈的磁通量，從而使線圈兩端感應出電脈衝信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈衝波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量範圍內，脈衝頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：

            f——脈衝頻率[Hz]

            k——傳感器的儀表係數[1/m3]，由校驗單給出。若以[1/L]為單位

            Q——流體的瞬時流量（工作狀態下）[m3/h]

         3600——換算係數

 每台傳感器的儀表係數由製造廠填寫在檢定証書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
