凝汽器膠球清洗裝置、清洗裝置

一、用途
    膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器冷卻管，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。

二、系統組成

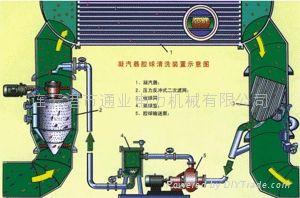

    本裝置由收球網、二次濾網（另行簡介）、裝球室、膠球輸送泵和電氣控制櫃等部件組成。對大機組通常採用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一台；對於小機組通常採用共用制系統即凝汽器兩側共用裝球室、膠球輸送泵各一台，收球網、二次濾網、分匯器等每側各一台。

三、工作原理
    選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點（約1-2mm），且濕態比重與水相近。將海綿膠球從裝球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7%～13%。然後啟動膠球泵，打開系統中的控制閥門，在膠球泵的作用下，膠球就在比循環水進口壓力略高一些的水流帶動下，送入循環水進水管，隨着循環水的流動，膠球進入凝汽器水室。因膠球是一個多維微孔柔軟的彈性體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行一次擦洗，使管內壁污垢隨水流帶出，膠球通過凝汽器管后與循環水一起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨後被膠球輸送泵抽出，再進裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔。

四、各組成設備介紹
1、收球網
    收球網是凝汽器膠球清洗裝置中回收膠球的關鍵設備，它安裝在凝汽器循環水的出水管路中，從凝汽器出來的循環水和膠球經過收球網后，循環水自收球網板流出，而膠球被收球網收回，並由膠球引出管流進膠球輸送泵送入裝球室，供再循環使用。

    我單位設計生產的第二代收球網，採用了最新結構及國外先進技術設計。

2、裝球室
    裝球室是凝汽器膠球清洗裝置中用於加球、收球、換球及觀察膠球運行情況的一種設備。它由外殼、漏斗、切換閥等組成，並配有觀測窗、放汽放水閥門等。

    >膠球輸送泵是一種無障礙離心泵，是凝汽器膠球清洗裝置中膠球循環輸送的動力設備。在輸送膠球的過程中不會產生堵塞和切損膠球現象。除適用於輸送膠球外，還可以適用於輸送含磨耗性小的固態物質混合液。

4、分匯器
   分匯器是一個三通（管）閥。通過其中導向板的切換可使膠球進入需要清洗的凝汽器一側。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。
